Редукторы 1ЦУ 100, 1ЦУ 160, 1ЦУ 200, 1ЦУ 250

Редуктор 1ЦУ – механическое приспособление, предназначенное для передачи энергии вращения от одного вала к другому. Широко применяется в машиностроении.

Основные технические характеристики

Наименование технических характеристик		Типоразмер редуктора
Наименование технических характеристик		1ЦУ-100	1ЦУ-160	1ЦУ-200	1ЦУ-250
Допускаемая радиальная консольная нагрузка, Н	На быстроходном валу	630	1250	2800	4000
Допускаемая радиальная консольная нагрузка, Н	На тихоходном валу	2240	4500	6300	9000
Номинальный крутящий момент на тихоходном валу, Н.м		315	1250	2500	5000
Масса, кг		17	78	135	250

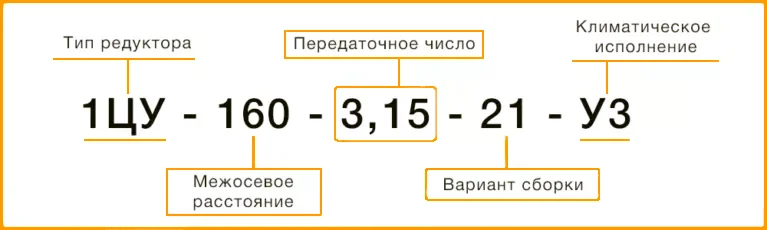

Расшифровка маркировки редуктора 1ЦУ

1ЦУ – тип редуктора
160 – межосевое расстояние
3,15 – передаточное число
21 – вариант сборки
У3 – климатическое исполнение

Варианты сборки редуктора 1ЦУ

Габаритные и присоединительные размеры

Типоразмер редуктора	A_w	A	A₁	B	B₁	H	H₁	h	L	L₁	L₂	L₃	L₄	L₅	d
Редуктор 1ЦУ-100	100	224	95	140	132	224	112	22	315	256	85	132	136	155	15
Редуктор 1ЦУ-160	160	355	125	185	175	335	170	28	475	405	136	195	218	218	24
Редуктор 1ЦУ-200	200	437	165	212	200	425	212	36	670	580	165	236	230	265	24
Редуктор 1ЦУ-250	250	545	185	265	250	530	265	40	710	615	212	290	280	315	28

Присоединительные размеры выходных валов

Типоразмер редуктора	Быстроходный вал						Тихоходный вал
Типоразмер редуктора	d	d₁	l	l₁	b	t	d	d₁	l	l₁	b	t
Редуктор 1ЦУ-100	25	М16х1,5	60	42	5	13,45	35	М20х1,5	80	58	6	18,55
Редуктор 1ЦУ-160	45	М30х2,0	110	82	12	23,45	55	М36х3,0	110	82	14	28,95
Редуктор 1ЦУ-200	55	М36х3,0	110	82	14	28,95	70	М48х3,0	140	105	18	36,38
Редуктор 1ЦУ-250	70	М48х3,0	140	105	18	36,38	90	М64х4,0	170	130	22	46,75

Присоединительные размеры канонических валов редуктора 1ЦУ

Присоединительные размеры цилиндрических валов

Типоразмер редуктора	Входной вал				Выходной вал
Типоразмер редуктора	d	l	b	t	d	l	b	t
Редуктор 1ЦУ-100	22	42	6	24,5	30	58	6	32
Редуктор 1ЦУ-160	40	82	12	43	50	82	14	53,5
Редуктор 1ЦУ-200	50	82	14	53,5	65	105	18	71
Редуктор 1ЦУ-250	65	105	18	71	85	130	22	90
