Редукторы РК-450, 500, 600

Редукторы цилиндрические двухступенчатые РК-450, РК-500, РК-600 – механические приспособления, предназначенные для передачи энергии вращения от одного вала к другому. Применяются в машиностроении для увеличения крутящего момента и уменьшения частоты вращения посредством двухступенчатой цилиндрической зубчатой передачи. Комплектуются валами с различными концами (цилиндрическими, коническими, муфтовыми и полыми шлицевыми). Подходят для работы в повторно-кратковременных и постоянных режимах, используются в приводах грузоподъемных кранов, элеваторах, дробилках и горнодобывающей промышленности.

Основные технические характеристики

Наименование технических характеристик	Типоразмер редуктора
Наименование технических характеристик	РК-450	РК-500	РК-600
Передаточные числа	8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50
Допускаемая радиальная консольная нагрузка, Н на быстроходном валу	79000	111000	128000
Номинальный крутящий момент на тихоходном валу, Н.м	7500	10500	18300
КПД	98	98	98
Масса, кг	1030	1230	2130

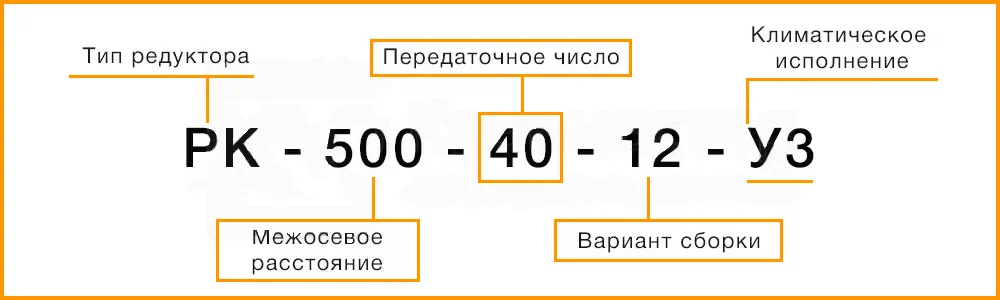

Расшифровка маркировки редуктора РК

РК – тип редуктора (цилиндрический двухступенчатый).
450, 500, 600 – межосевое расстояние тихоходной ступени, мм.
40 – передаточное число (может быть 8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50).
12 – вариант сборки (может быть 11, 12, 21, 22).
Климатическое исполнение: У, ХЛ, Т, М, МТ.

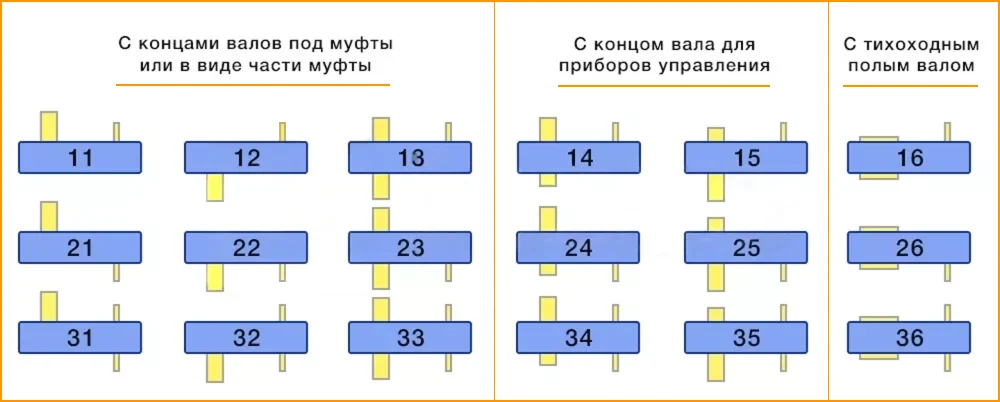

Варианты сборки редуктора РК

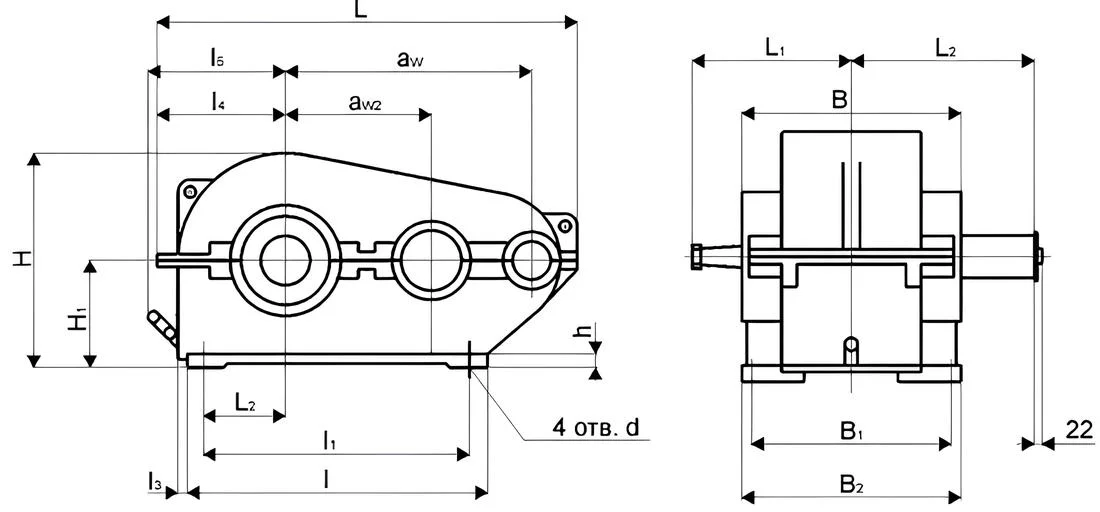

Габаритные и присоединительные размеры

Типоразмер редуктора	A_w	A_w2	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅	B	B₁	B₂	B₃	H	H₁	H₂	h	d
Редуктор РК-450	750	450	1448	450	475	1025	620	275	230	491	525	510	450	510	356	743	320	130	35	25
Редуктор РК-500	850	500	1632	510	550	1100	610	300	205	546	530	580	520	580	408	875	400	105	35	35
Редуктор РК-600	1000	600	1896	550	696	1350	870	350	250	639	645	660	590	660	1172	965	400	200	340	32

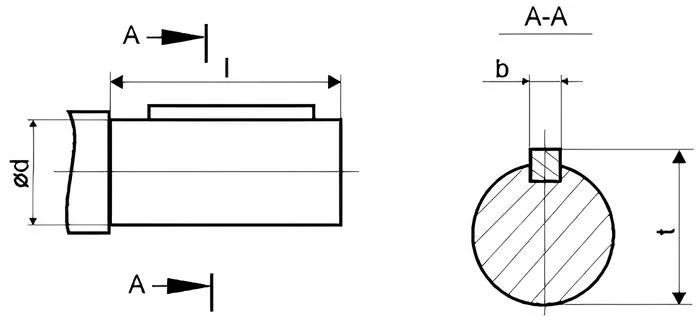

Присоединительные размеры цилиндрических выходных валов

Типоразмер редуктора	dm6	b	l	t
Редуктор РК-450	110	28	160	120
Редуктор РК-500	130	32	200	141
Редуктор РК-600	150	36	200	162

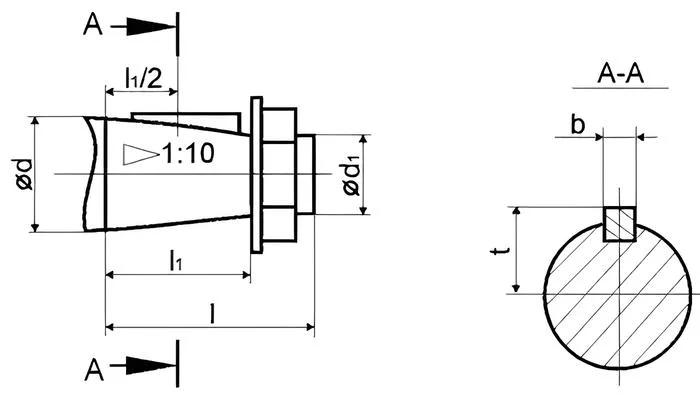

Присоединительные размеры конических выходных валов

Типоразмер редуктора	d	d1	l	l1	b	t
Редуктор РК-450	80	M48x3	140	105	18	41,25
Редуктор РК-500	90	M64x4	170	130	22	46,8
Редуктор РК-600	90	M64x4	170	130	22	46,8

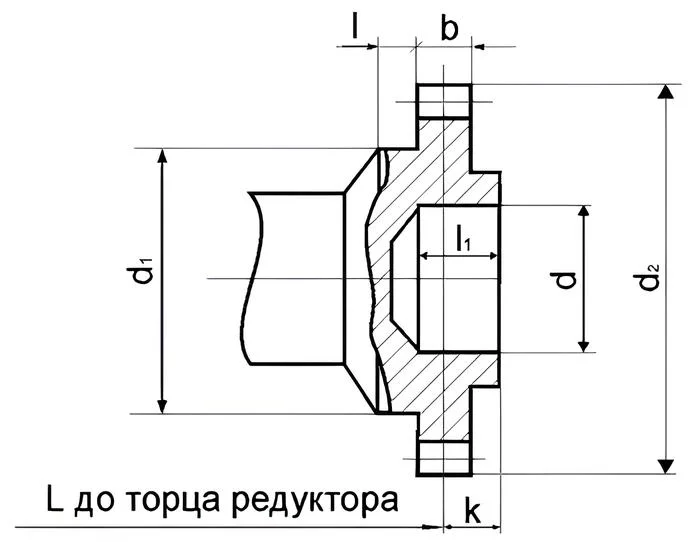

Присоединительные размеры муфтовых выходных валов

Типоразмер редуктора	b	L	l	k	l1	d	d1	d2	m	z
Редуктор РК-450	45	65	20	36	70	170	220	380	6	56
Редуктор РК-500	50	73	22	40	78	190	260	448	8	54
Редуктор РК-600	50	70	22	40	78	190	280	500	10	48
