Редукторы ЦДНД 200, ЦДНД 315, ЦДНД 400

Редукторы цилиндрические двухступенчатые ЦДНД-200, ЦДНД-315, ЦДНД-400 – механические устройства, предназначенные для передачи вращательного движения между валами. Используются в машиностроении для увеличения крутящего момента и снижения частоты вращения посредством двухступенчатой цилиндрической зубчатой передачи.

Основные технические характеристики

Наименование технических характеристик	ЦДНД-200	ЦДНД-315	ЦДНД-400
Передаточное число	12,5; 16; 20; 25; 31,5; 40
Номинальный крутящий момент на выходном валу, Н·м	2100	7000	14000
Габаритные размеры, мм: длина	685	1000	1265
Габаритные размеры, мм: ширина	472	632	780
Габаритные размеры, мм: высота	412	635	820
Масса, кг, не более	152	424	865

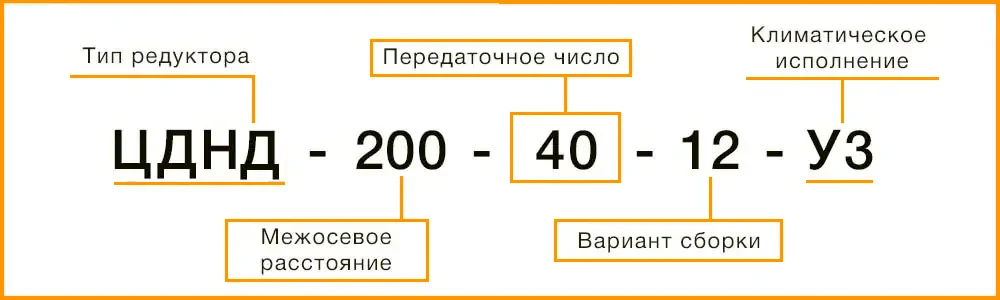

Расшифровка маркировки редуктора ЦДНД

ЦДНД – тип редуктора (цилиндрический двухступенчатый).
400 – межосевое расстояние тихоходной ступени, мм.
40 – передаточное число (может быть 12,5; 16; 20; 25; 31,5; 40).
12 – вариант сборки редуктора
У3 – климатическое исполнение.

Варианты сборки редуктора ЦДНД

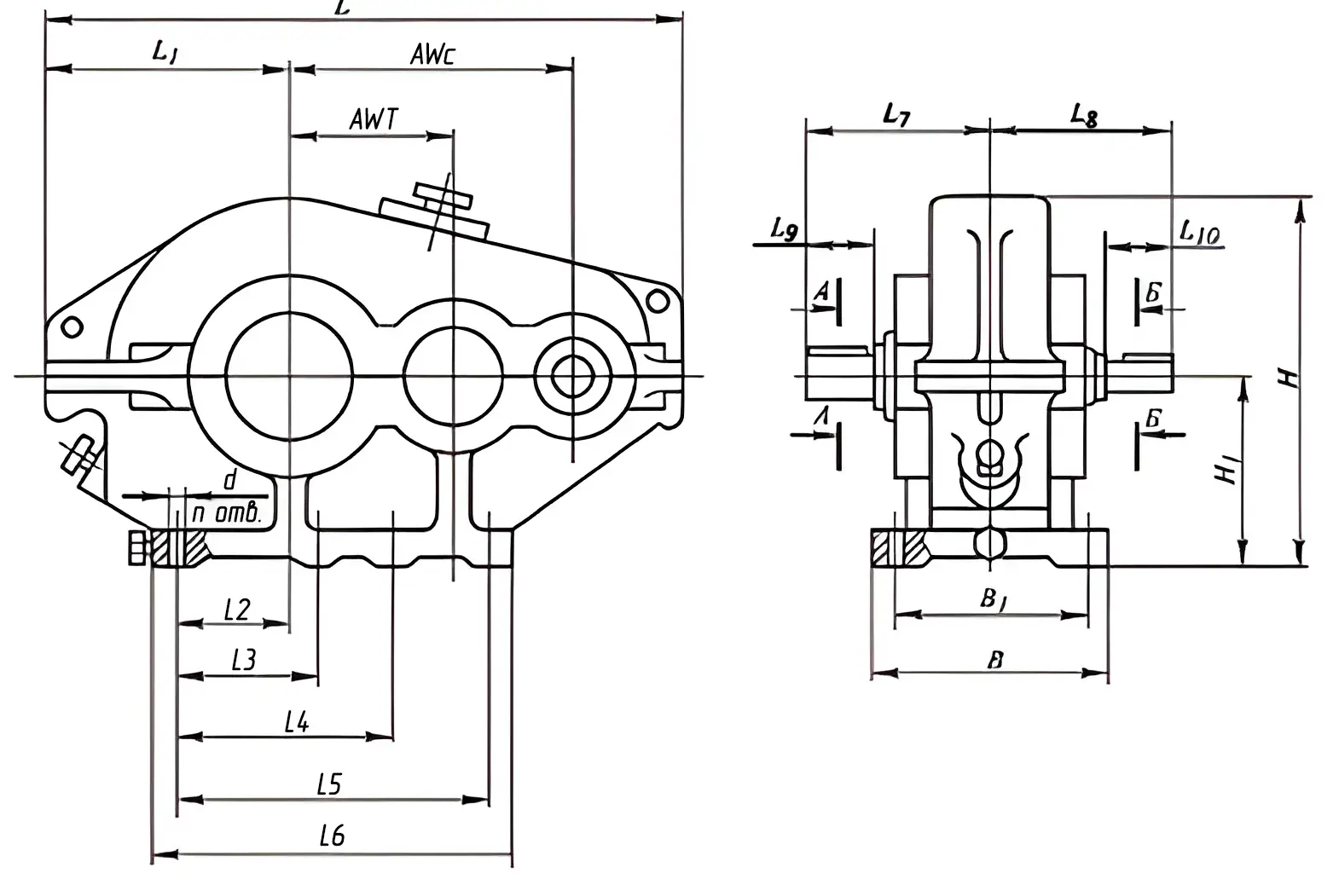

Габаритные и присоединительные размеры

Типоразмер редуктора	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	L₉	L₁₀	B
Редуктор ЦДНД-200	685	245	60	-	-	310	440	252	220	105	82	245
Редуктор ЦДНД-315	1000	345	110	-	240	480	630	365	267	165	82	345
Редуктор ЦДНД-400	1265	445	155	215	430	645	820	450	330	200	105	425

Присоединительные размеры валов

Редуктор	Вал	l	d	b	t
Редуктор ЦДНД-200	Входной	64	40	12	43
Редуктор ЦДНД-200	Выходной	105	60	18	64
Редуктор ЦДНД-315	Входной	82	50	14	53,5
Редуктор ЦДНД-315	Выходной	165	110	28	116
Редуктор ЦДНД-400	Входной	105	65	18	69
Редуктор ЦДНД-400	Выходной	200	140	36	148
