Редукторы ЦДН-25, ЦДН-35, ЦДН-40, ЦДН-50, ЦДН-450, ЦДН-500, ЦДН-630, ЦДН-710

Редукторы цилиндрические двухступенчатые ЦДН-25, ЦДН-35, ЦДН-40, ЦДН-50, ЦДН-450, ЦДН-500, ЦДН-630, ЦДН-710 – механические приспособления, предназначенные для передачи энергии вращения от одного вала к другому. Применяются в машиностроении для увеличения крутящего момента и уменьшения частоты вращения посредством двухступенчатой цилиндрической зубчатой передачи.

Основные технические характеристики

Типоразмер редуктора	Передаточные числа	Номинальная радиальная нагрузка на тихоходном валу, Н	Номинальный крутящий момент на тихоходном валу, Нм	Масса, кг	КПД
ЦДН-25	8…50	5000-7000	794-1070	81	0,96-0,98
ЦДН-35	8…50	10000-12000	1840-2480	150	0,96-0,98
ЦДН-40	8…50	13000-15000	2630-3450	240	0,96-0,98
ЦДН-50	8…50	14000-16000	4830-6475	375	0,96-0,98
ЦДН-450	8…50	71000	40000	1530	0,96-0,98
ЦДН-500	8…50	100000	56000	2900	0,96-0,98
ЦДН-630	8…50	-	71000	3691	0,96-0,98
ЦДН-710	8…50	-	100000	4750	0,96-0,98

Расшифровка маркировки редуктора ЦДН

Ц – конструктивное исполнение типа передачи
Д – двухступенчатый - количество передач
Н – с зацеплением Новикова - тип зацепления зубьев колес и вал-шестерней
25 – общее межосевое расстояние
36 – номинальное передаточное число
21 – вариант сборки
Ц – цилиндрический - исполнение выходного вала
У2 – климатическое исполнение

Варианты сборки редуктора ЦДН

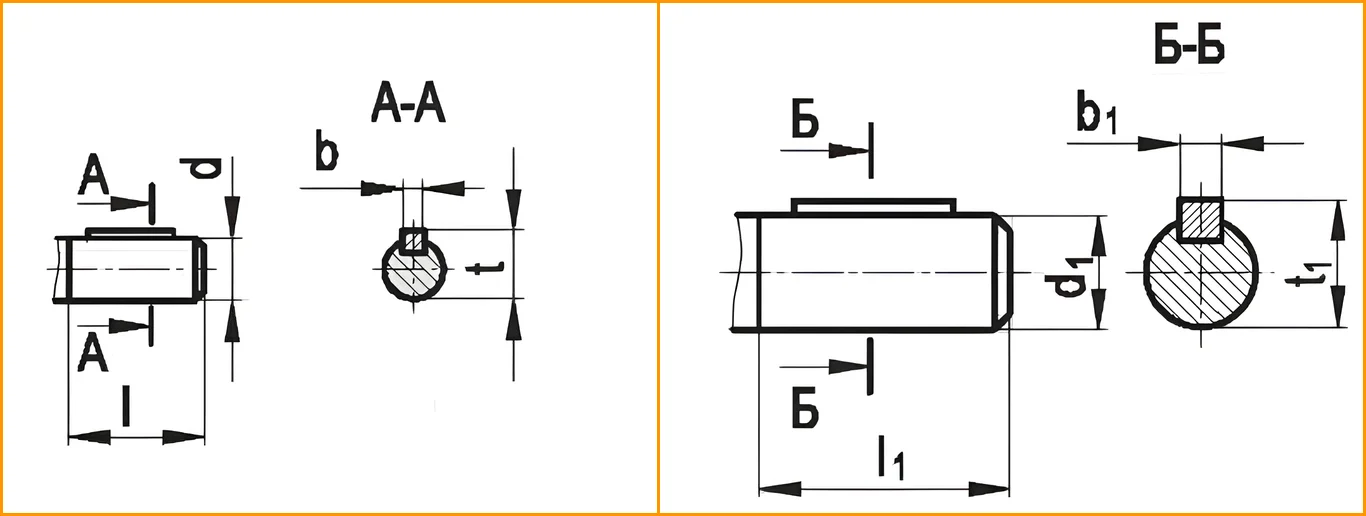

Габаритные и присоединительные размеры

Типоразмер редуктора	Габаритные размеры, мм				Присоединительные размеры валов, мм
Типоразмер редуктора	A_WT	A_Wб	L	H	d₁ (быстроходный)	l₁ (быстроходный)	d₂ (тихоходный)	l₂ (тихоходный)
Редуктор ЦДН-25	150	100	520	307	28	55	50	75
Редуктор ЦДН-35	200	150	695	405	28	55	50	75
Редуктор ЦДН-40	250	150	790	503	40	60	85	115
Редуктор ЦДН-50	300	200	955	600	45	70	95	145
Редуктор ЦДН-450	450	280	1460	955	80	170	160	300
Редуктор ЦДН-500	500	315	1660	1030	900	170	180	170
Редуктор ЦДН-630	630	400	1960	630	80	170	220	360
Редуктор ЦДН-710	710	450	2250	710	100	170	250	410
