Редукторы Ц2У 315К, 400К

Редукторы цилиндрические двухступенчатые Ц2У-315К, Ц2У-400К – механические приспособления, предназначенные для передачи энергии вращения от одного вала к другому. Применяются в машиностроении для увеличения крутящего момента и уменьшения частоты вращения посредством двухступенчатой цилиндрической зубчатой передачи.

Основные технические характеристики

Наименование технических характеристик		Типоразмер редуктора
Наименование технических характеристик		Ц2У-315К	Ц2У-400К
Номинальное передаточное отношение		8; 10; 12,5; 16; 20; 31,5; 40; 50
Продолжительность включения (ПВ, %)		15 / 25 / 40	15 / 25 / 40
Номинальный крутящий момент на тихоходном валу, Н·м, min / max	ПВ=15%	8600 / 9700	15900 / 18300
	ПВ=25%	7600 / 9200	14600 / 17700
	ПВ=40%	7600 / 8800	14600 / 17500
Номинальная передаваемая мощность, кВт, max / min	ПВ=15%	190 / 27	229 / 53
	ПВ=25%	175 / 24	220 / 46
	ПВ=40%	169 / 24	222,5 / 46
Допускаемая радиальная консольная нагрузка, Н	на тихоходном валу, min / max	31500 / 31500	50000 / 50000
Допускаемая радиальная консольная нагрузка, Н	на быстроходном валу, min / max	2000 / 4000	3150 / 7100
Масса, кг, не более		460	870

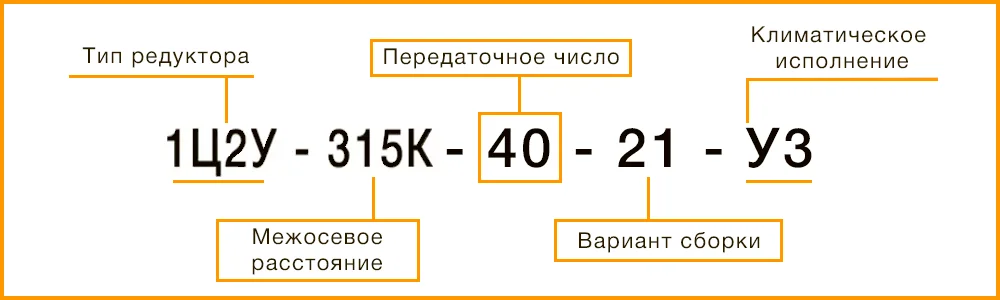

Расшифровка маркировки редуктора Ц2УК

Ц2УК – тип редуктора (цилиндрический двухступенчатый).
315 – межосевое расстояние тихоходной ступени, мм.
40 – передаточное число (может быть 8; 10; 12,5; 16; 20; 31,5; 40; 50).
12 – вариант сборки (может быть 11, 12, 21, 22, 31, 32, 33).
У3 – климатическое исполнение.

Варианты сборки редуктора Ц2УК

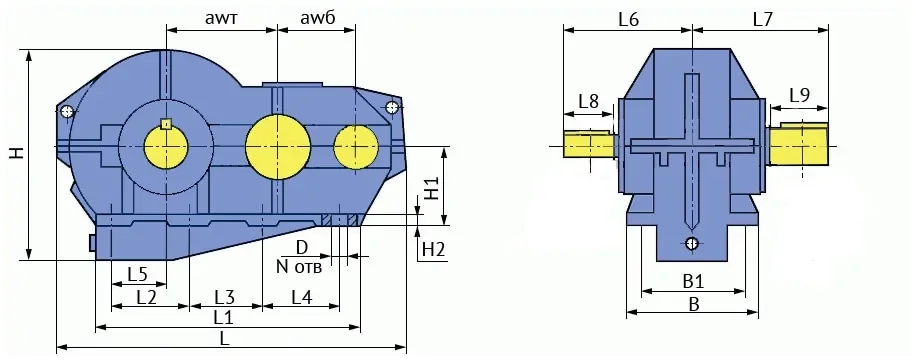

Габаритные и присоединительные размеры

A_Wт	A_Wб	H	H₁	H₂	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	L₉	B	B₁	ØD
315	200	633	300	35	1030	620	240	240	–	95	300	420	110	210	340	290	26
400	250	800	320	35	1270	830	215	215	215	155	380	500	140	250	420	360	26

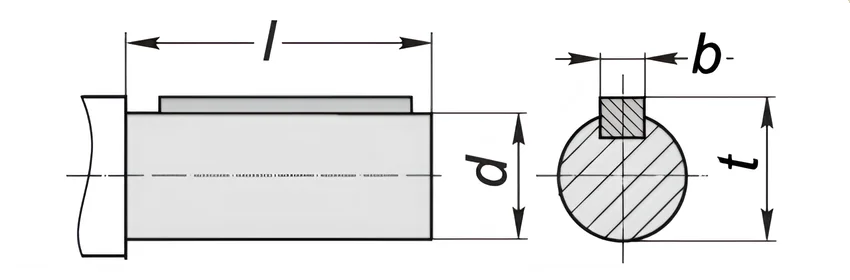

Присоединительные размеры выходных валов

Редуктор	Вал	l	d	b	t
Редуктор Ц2У-315К	Входной	110	50	14	53,5
Редуктор Ц2У-315К	Выходной	210	110	28	116
Редуктор Ц2У-400К	Входной	140	60	18	64
Редуктор Ц2У-400К	Выходной	250	140	36	148
