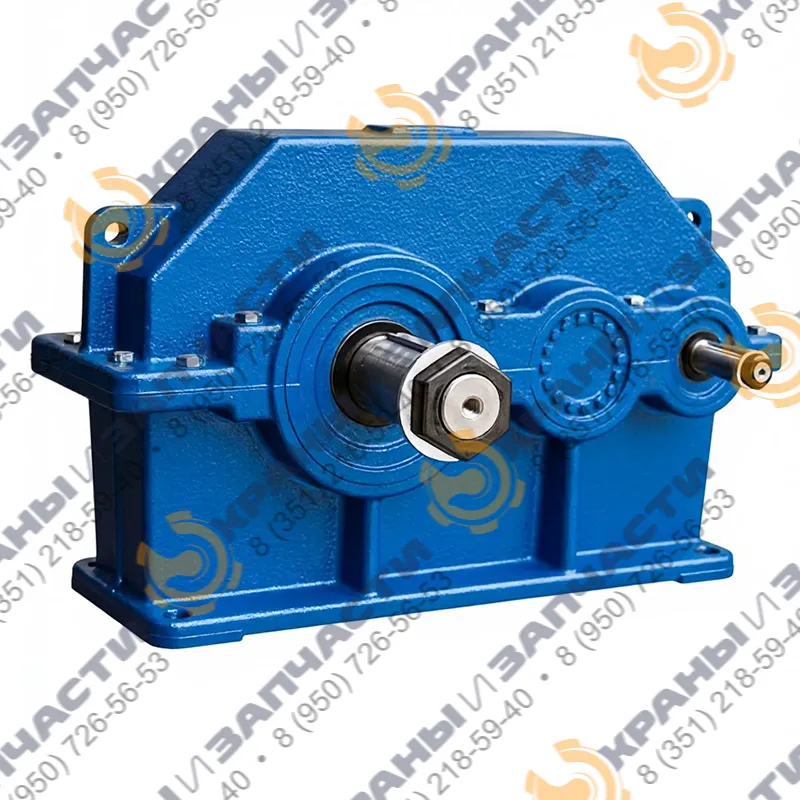

Редукторы РЦД 250, 350, 400

Редукторы цилиндрические двухступенчатые РЦД-250, РЦД-350, РЦД-400 – механические устройства, предназначенные для передачи энергии вращения от одного вала к другому. Применяются в машиностроении для увеличения крутящего момента и уменьшения частоты вращения посредством двухступенчатой цилиндрической зубчатой передачи.

Габариты и присоединительные размеры

Тип	Ac	At	A1	A2	A3	B	B1	B2	H	H1	h	L	L1	L2	L3	M	d	n	Масса
Тип	мм																	шт.	кг
РЦД-350	350	200	164	240	480	320	255	320	410	212	24	700	545	260	290	235	23	6	175

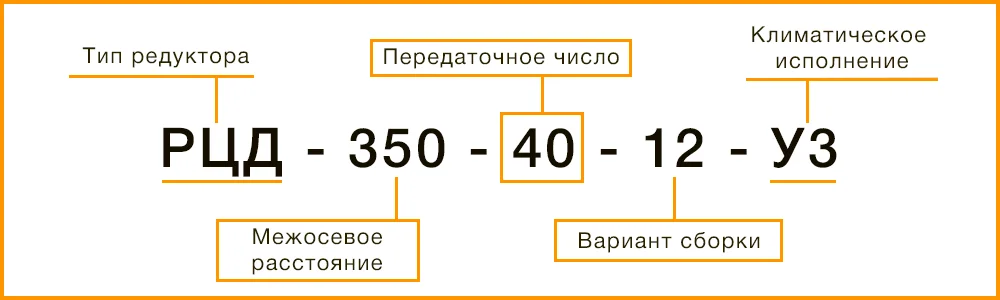

Расшифровка маркировки редуктора РЦД

РЦД – тип редуктора (цилиндрический двухступенчатый).
250 – межосевое расстояние тихоходной ступени, мм.
40 – передаточное число (может быть 10; 16; 20; 25; 31,5; 40).
12 – вариант сборки (может быть 11, 12, 21, 22, 31, 32).
У3 – климатическое исполнение.

Варианты сборки редуктора РЦД

Габаритные и присоединительные размеры

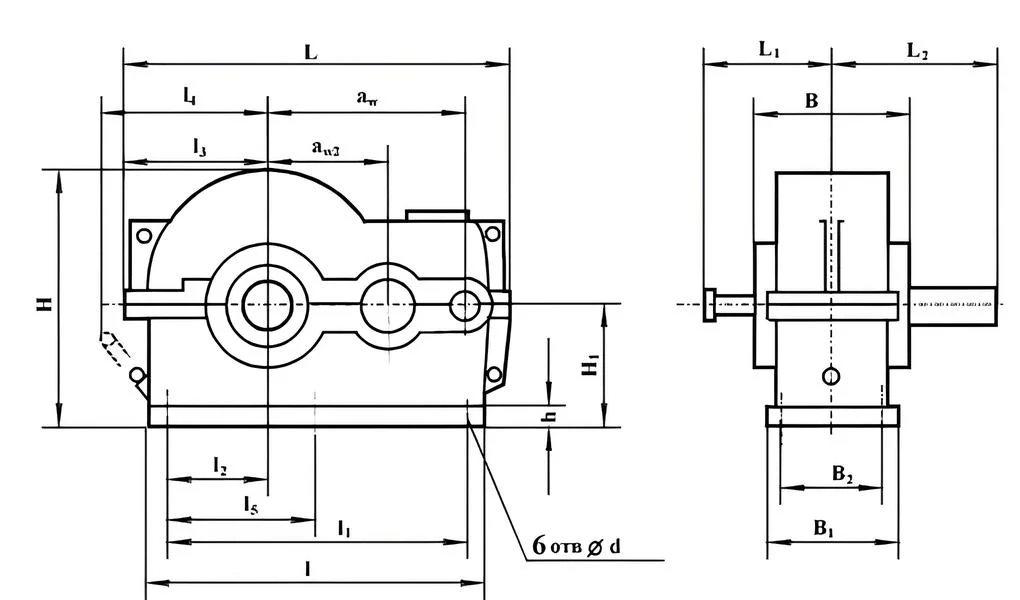

Габиритные и присоединительные размеры редуктора РЦД

Типоразмер редуктора	a_w2	a_w	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅	H	H₁	h	d	B	B₁	B₂
Редуктор РЦД-250	150	250	520	220	230	400	330	115	185	235	165	315	160	24	23	250	250	200
Редуктор РЦД-350	200	350	700	260	290	545	480	164	235	280	240	410	212	24	23	320	320	255
Редуктор РЦД-400	250	400	800	280	335	640	540	190	285	330	270	510	265	28	27	360	360	275

Присоединительные размеры цилиндрического вала

Типоразмер редуктора	l	d	b	t
Редуктор РЦД-250	82	45	14	49,5
Редуктор РЦД-350	105	65	18	71
Редуктор РЦД-400	130	85	22	93

Присоединительные размеры конического вала

Типоразмер редуктора	d	d₁	d₃	d₄	l	l₁	b	h	t
Редуктор РЦД-250	30	27,1	M20x1,5	50	80	58	5	5	3
Редуктор РЦД-350	35	32,1	M20x1,5	50	80	58	6	6	3,5
Редуктор РЦД-400	35	32,1	M20x1,5	50	80	58	6	6	3,5

Присоединительные размеры в виде зубчатой муфты

Типоразмер редуктора	m	z	b	L	L₁	k	B	d F7	d₁ f9
Редуктор РЦД-250	3	48	25	50	16	22	45	90	110
Редуктор РЦД-350	3	56	25	55	16	22	45	90	125
Редуктор РЦД-400	3	56	25	55	16	22	45	90	125

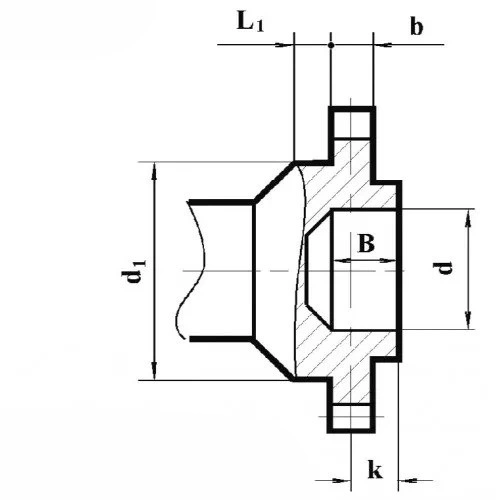

Присоединительные размеры зубчатой муфты редуктора РЦД
