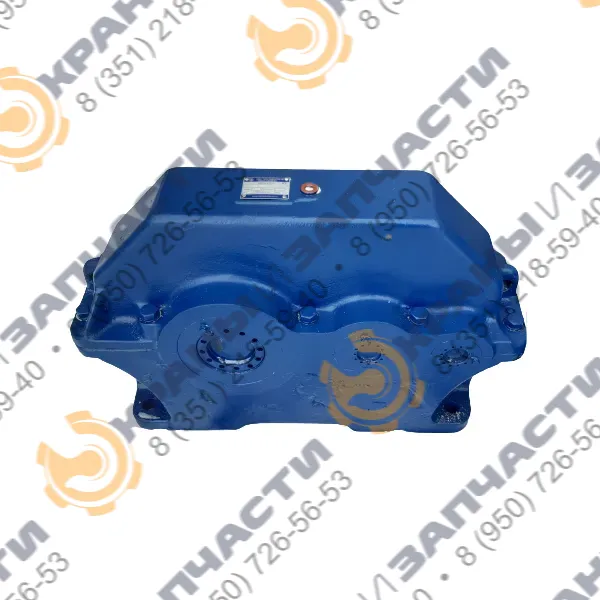

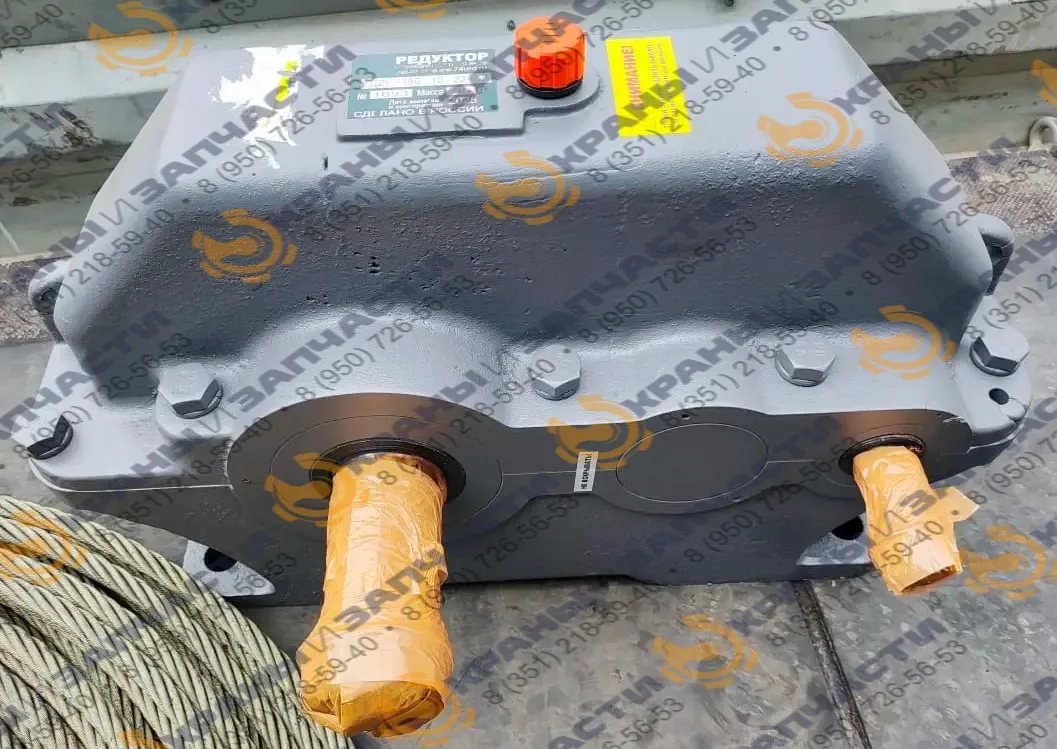

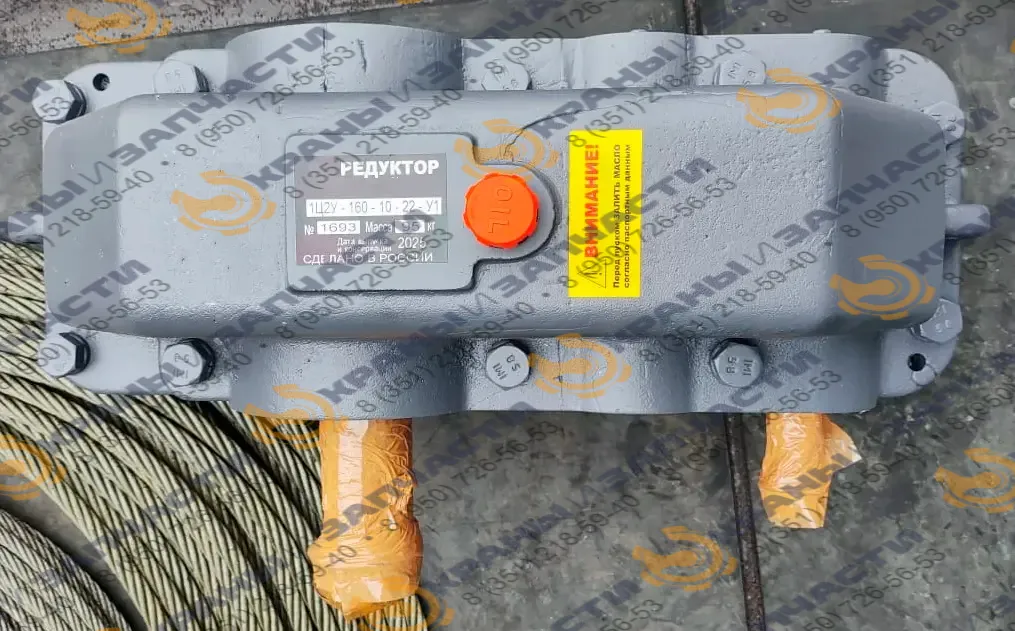

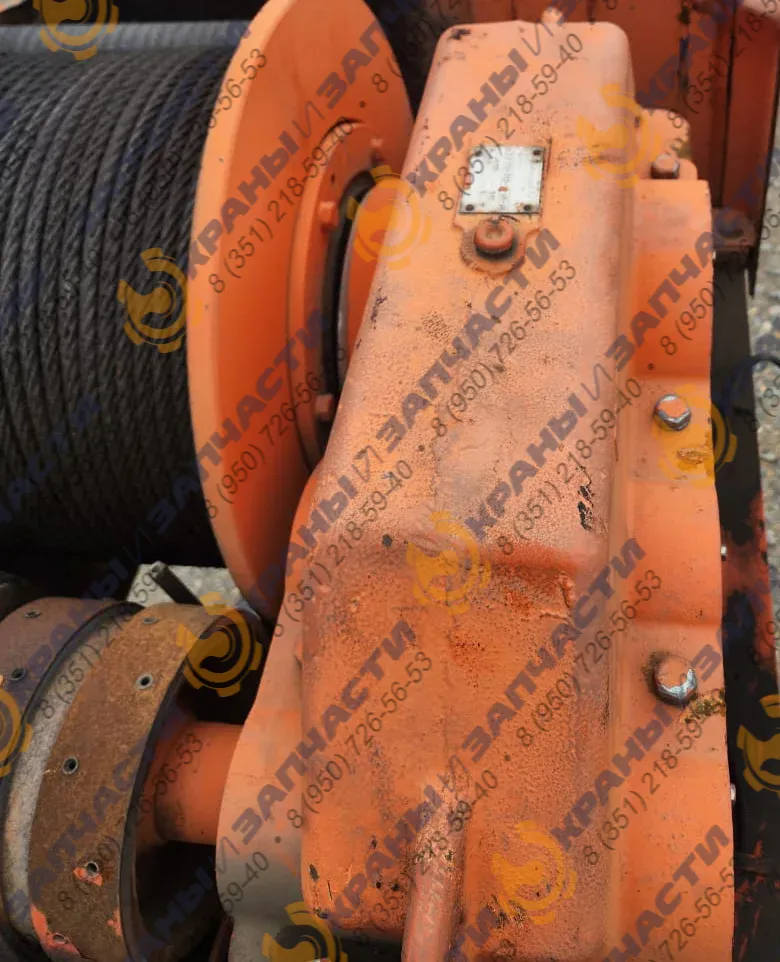

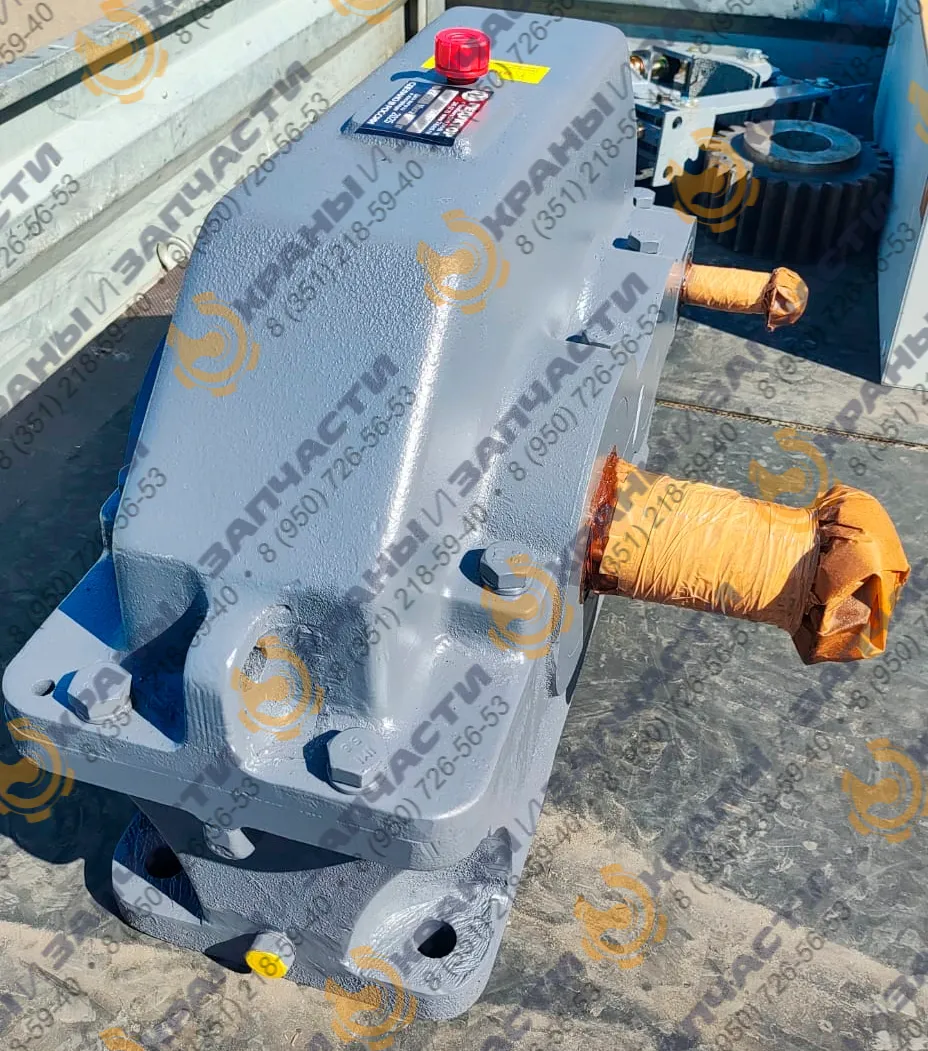

Редукторы 1Ц2У 100, 1Ц2У 125, 1Ц2У 160, 1Ц2У 200, 1Ц2У 250

Редукторы цилиндрические двухступенчатые 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 – механические приспособления, предназначенные для передачи энергии вращения от одного вала к другому. Применяются в машиностроении для увеличения крутящего момента и уменьшения частоты вращения посредством двухступенчатой цилиндрической зубчатой передачи.

Основные технические характеристики

Наименование технических характеристик		Типоразмер редуктора
Наименование технических характеристик		1Ц2У-100	1Ц2У-125	1Ц2У-160	1Ц2У-200	1Ц2У-250
Передаточные числа		8; 10; 12,5; 16; 20; 25; 31,5; 40
Допускаемая радиальная консольная нагрузка, Н	на быстроходном валу	500	750	1000	2240	3150
Допускаемая радиальная консольная нагрузка, Н	на тихоходном валу	4500	6300	9000	12500	18000
Номинальный крутящий момент на тихоходном валу, Н.м		315	630	1250	2500	5000
КПД		0,97
Масса, кг		20	32	95	170	320

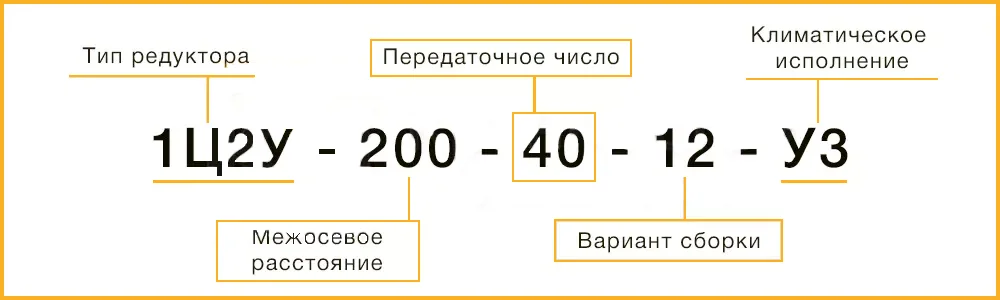

Расшифровка маркировки редуктора 1Ц2У

1Ц2У – тип редуктора (цилиндрический двухступенчатый).
250 – межосевое расстояние тихоходной ступени, мм.
40 – передаточное число (может быть 8; 10; 12,5; 16; 20; 25; 31,5; 40).
12 – вариант сборки (может быть 11, 12, 21, 22, 31, 32, 33).
У3 – климатическое исполнение.

Варианты сборки редуктора 1Ц2У

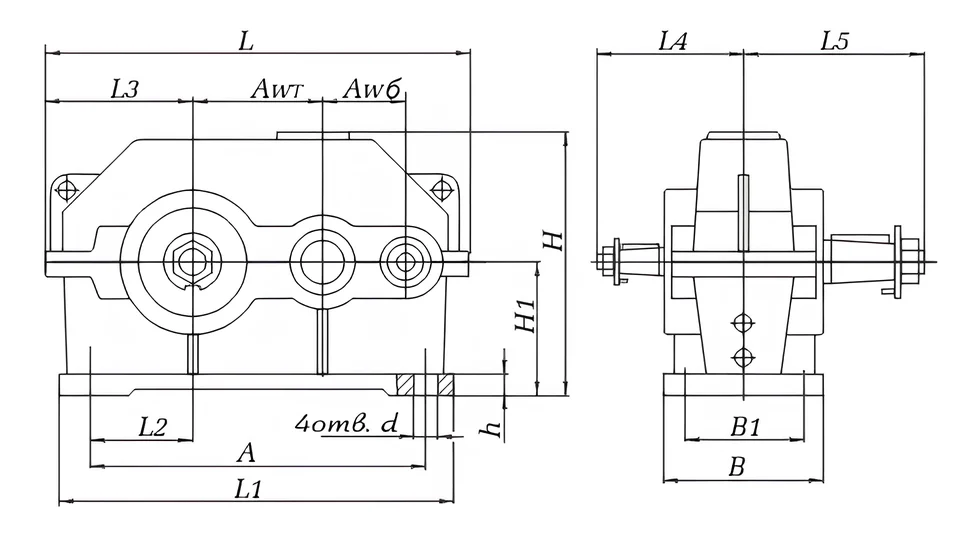

Габаритные и присоединительные размеры

Типоразмер редуктора	A_WT	A_Wб	A	B	B₁	H	H₁	h	L	L₁	L₂	L₃	L₄	L₅	d
Редуктор 1Ц2У-100	100	80	290	145	109	225	112	20	390	325	85	132	136	165	15
Редуктор 1Ц2У-125	125	80	335	165	125	270	132	22	446	375	106	155	145	206	19
Редуктор 1Ц2У-160	160	100	425	195	140	335	170	24	557	475	135	195	170	224	24
Редуктор 1Ц2У-200	200	125	515	230	165	420	212	30	678	580	165	236	112	280	24
Редуктор 1Ц2У-250	250	160	670	280	218	515	265	32	829	730	212	290	265	335	28

Присоединительные размеры выходных конических валов

Типоразмер редуктора	Быстроходный вал						Тихоходный вал
Типоразмер редуктора	d	d₁	l	l₁	b	t	d	d₁	l	l₁	b	t
Редуктор 1Ц2У-100	20	М12х1,25	50	36	4	10,6	35	М20х1,5	80	58	6	18,55
Редуктор 1Ц2У-125	20	М12х1,25	50	36	4	10,6	45	М30х2,0	110	82	12	23,45
Редуктор 1Ц2У-160	25	М16х1,5	60	42	5	13,45	55	М36х3,0	110	82	14	28,95
Редуктор 1Ц2У-200	30	М20х1,5	80	58	5	15,55	70	М48х3,0	140	105	18	36,38
Редуктор 1Ц2У-250	40	М24х2,0	110	82	10	20,9	90	М64х4,0	170	130	22	46,75

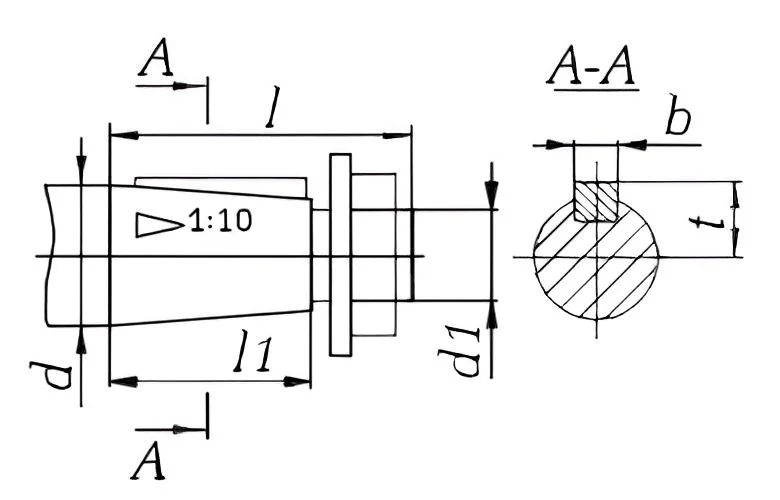

Присоединительные размеры конических валов редуктора 1Ц2У

Присоединительные размеры цилиндрических валов

Типоразмер редуктора	Входной вал				Выходной вал
Типоразмер редуктора	d	l	b	t	d	l	b	t
Редуктор 1Ц2У-100	18k6	36	6	20,5	30m6	58	8	32
Редуктор 1Ц2У-125	18k6	36	6	20,5	40m6	82	12	43
Редуктор 1Ц2У-160	22k6	42	6	24,5	50m6	82	14	53,5
Редуктор 1Ц2У-200	25k6	58	8	28	65m6	105	18	71
Редуктор 1Ц2У-250	35k6	82	10	38	85m6	130	22	90

Присоединительные размеры полого тихоходного вала

Типоразмер редуктора	b	d	d₁	d₂	d₃	L	l	l₁	Зацепление
Типоразмер редуктора	b	d	d₁	d₂	d₃	L	l	l₁	m	z
Редуктор 1Ц2У-160	20	168	90	72F8	95	165	9	38	4	40
Редуктор 1Ц2У-200	25	210	100	80F8	105	192	10	50	5	40
Редуктор 1Ц2У-250	35	232	150	120F8	170	231	10	50	4	56
