Редукторы Ч-100, Ч-125, Ч-160

Редуктор Ч – червячный редуктор, предназначенный для передачи вращательного движения между валами с высокой степенью редукции. Применяется в машиностроении, подъемно-транспортном оборудовании и других промышленных механизмах. Модели включают Ч-100, Ч-125, Ч-160, различающиеся межосевым расстоянием и техническими характеристиками.

Основные технические характеристики

Технические характеристики	Типоразмер редуктора
Технические характеристики	Ч-100	Ч-125	Ч-160
Межосевое расстояние, мм	100	125	160
Передаточные числа	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80
Частота вращения входного вала, мин^-1	1500
Номинальный крутящий момент на выходном валу, Н·м	292...500	525...1000	1033...2000
Масса, кг	57 (44)	88	157

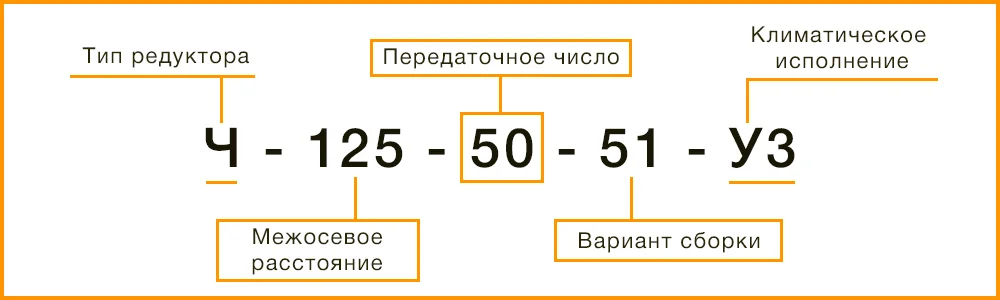

Расшифровка маркировки редуктора Ч

Ч – тип редуктора (червячный)
125 – межосевое расстояние
50 – передаточное число
51 - Вариант сборки
У3 – климатическое исполнение

Варианты сборки редуктора Ч

Варианты расположения червячной пары

Варианты расположения червячной пары определяют положение основных элементов редуктора относительно горизонтальной плоскости. Наиболее распространенными и востребованными для редукторов Ч-100, Ч-125, Ч-160 являются варианты расположения «червяк под колесом» и «червяк над колесом».

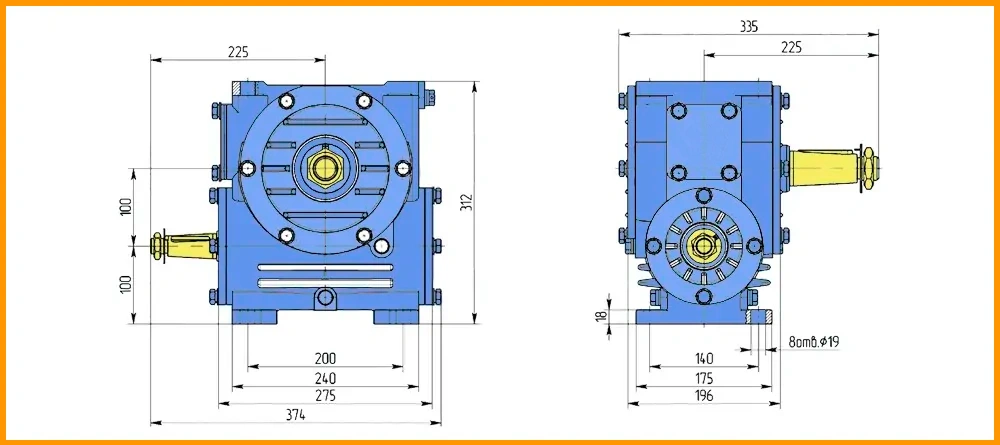

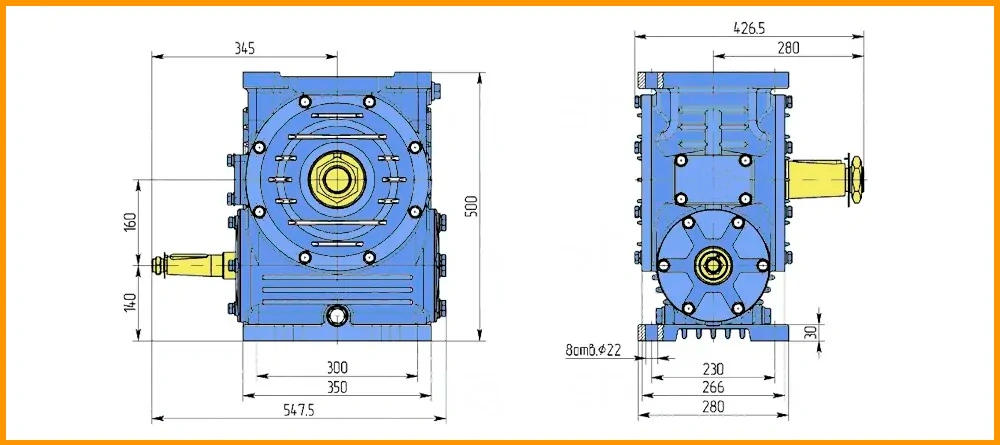

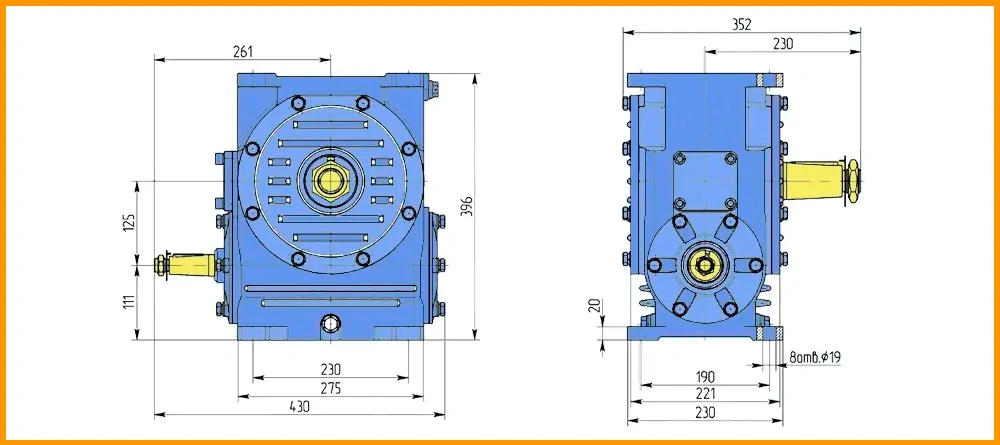

Габаритные и присоединительные размеры

Присоединительные размеры цилиндрических валов

Редуктор	Вал	l	d	b	t
Ч-100	Выходной	90	45	14	48,5
Ч-125	Выходной	110	55	16	59
Ч-160	Выходной	140	60	18	74,5

Присоединительные размеры цилиндрического вала редуктора Ч

Присоединительные размеры конических валов

Редуктор	Вал	l	l1	d	d1	b	t
Ч-100	Входной	80	58	32	M20x1,5	6	17,5
Ч-100	Выходной	110	82	45	M30x2,0	12	23,45
Ч-125	Входной	80	58	32	M20x1,5	6	17,5
Ч-125	Выходной	110	82	55	M36x3,0	14	28,95
Ч-160	Входной	110	82	40	M24x2,0	10	20,95
Ч-160	Выходной	140	105	70	M48x3,0	18	36,375

Присоединительные размеры полого шлицевого и шпоночного вала

Редуктор	Вал	l	l1	d	d1	b	t	DmH8
Ч-100	Выходной	205	90	46	35	10	38,3	45x2,0xH8
Ч-125	Выходной	230	110	60	40	12	43,3	55x2,5xH8
Ч-160	Выходной	275	130	72	60	18	64,4	70x2,5xH8
