Редукторы 2Ч-40, 2Ч-63, 2Ч-80

Редукторы 2Ч-40, 2Ч-63, 2Ч-80 – серия одноступенчатых червячных редукторов, предназначенных для универсального применения в приводах генераторов, компрессоров, транспортеров и других механизмов. Отличаются компактностью, надежностью и гибкостью установки благодаря съемным лапам, позволяющим располагать червячную пару над или под колесом. Редукторы взаимозаменяемы с моделями ЧГ, ЧС, 1Ч, что делает их удобным выбором для модернизации оборудования.

Основные технические характеристики

Технические характеристики	Типоразмер редуктора
Технические характеристики	2Ч-40	2Ч-63	2Ч-80
Межосевое расстояние, мм	40	63	80
Диапазон передаточных чисел	8–80
Частота вращения входного вала, мин^-1	1500
Крутящий момент на выходном валу, Н·м	25–40	90–150	200–280
Радиальная нагрузка, Н	300	1200	2400
КПД	0,61–0,9
Масса, кг	9	16	25

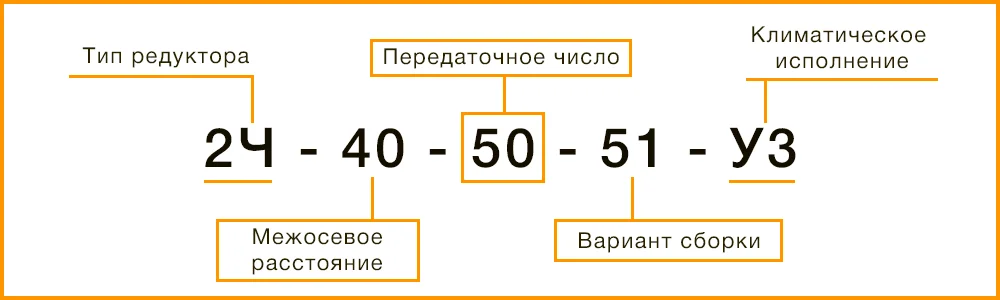

Расшифровка маркировки редуктора 2Ч

2Ч – тип редуктора.
40 – межосевое расстояние, мм.
50 – передаточное число.
51 – вариант сборки.
У3 – климатическое исполнение.

Варианты сборки редуктора 2Ч

Варианты расположения червячной пары

Варианты расположения червячной пары определяют положение основных элементов редуктора относительно горизонтальной плоскости. Наиболее распространенными и востребованными для редукторов 2Ч-40, 2Ч-63, 2Ч-80 являются варианты расположения «червяк под колесом» и «червяк над колесом».

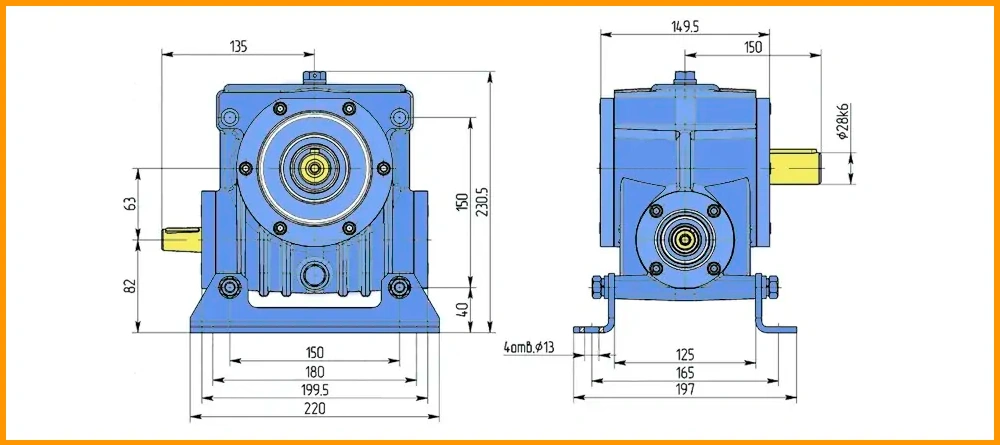

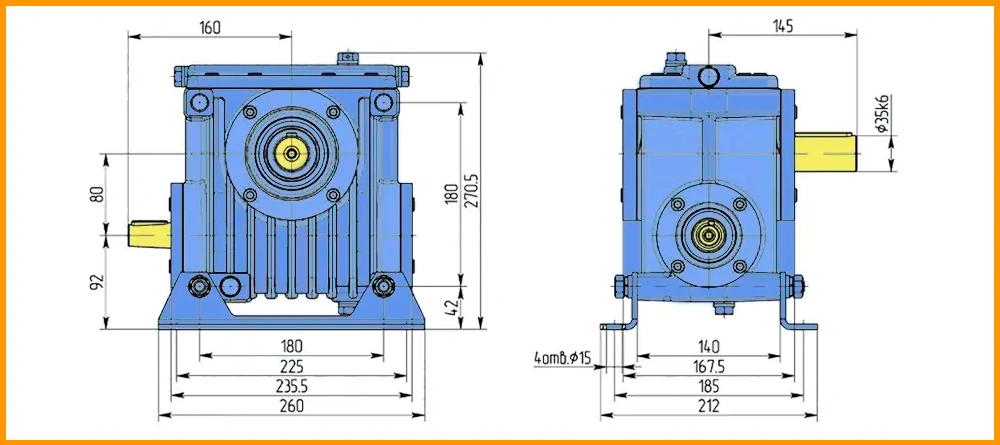

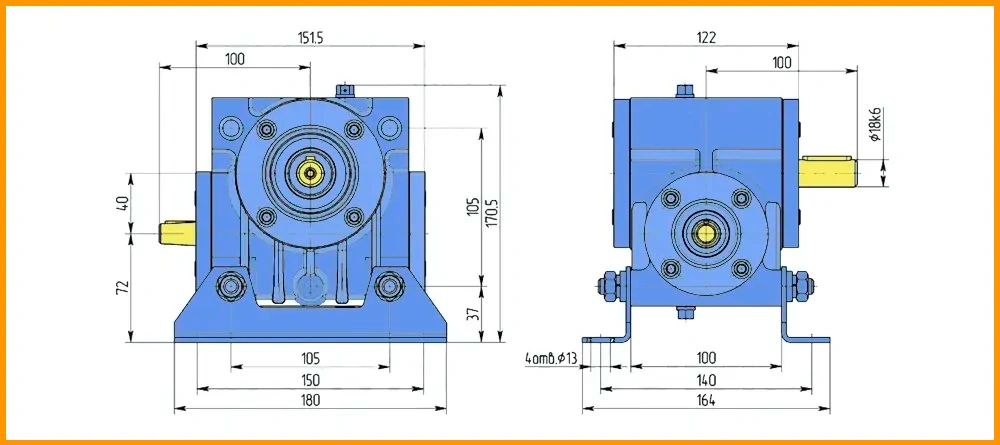

Габаритные и присоединительные размеры

Присоединительные размеры цилиндрических валов

Редуктор	Вал	l	l1	d	d1	b	t
2Ч-40	Входной	28	15	16	M5	3	9.5
2Ч-40	Выходной	40	15	18к6	M5	6	20.5
2Ч-63	Входной	36	20	22	M8	3	11.6
2Ч-63	Выходной	60	20	28к6	M8	8	31
2Ч-80	Входной	42	20	25	M8	5	13.45
2Ч-80	Выходной	80	20	35к6	M8	10	38

Присоединительные размеры цилиндрического вала редуктора 2Ч

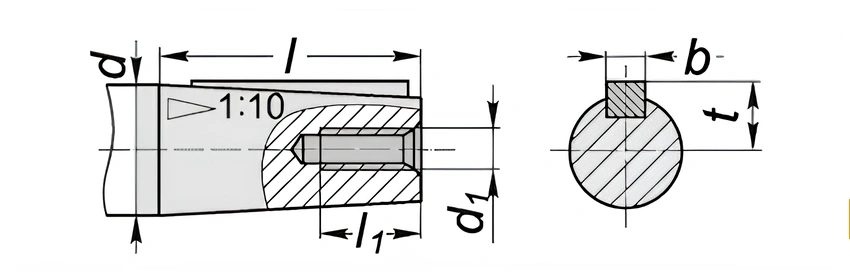

Присоединительные размеры конических валов

Редуктор	Вал	l	l1	d	d1	b	t
2Ч-40	Входной	28	15	16	M5	3	9.5
2Ч-63	Входной	36	20	22	M8	3	11.6
2Ч-80	Входной	42	20	25	M8	5	13.45

Присоединительные размеры полого шлицевого и шпоночного вала

Редуктор	Вал	l	l1	d	d1	b	t	DmH8
2Ч-40	Выходной	112	72	23	18	6	20.8	221.5H8
2Ч-63	Выходной	108	68	33	28	8	31.1	321.5H8
2Ч-80	Выходной	116	66	41	35	10	38.6	401.5H8
