Контроллер поворотной части КПЧ-04 ЛГФИ.484461.004

Name: Контроллер поворотной части КПЧ-04 ЛГФИ.484461.004
SKU: ЛГФИ.484461.004-04
Availability: PreOrder

ID: 402581

Контроллер поворотной части КПЧ-04 ЛГФИ.484461.004

ID: 402581

Арт: ЛГФИ.484461.004-04

Номинальное напряжение, В:: 220, 50 Гц

Диапазон изменения напрежения, В:: 10,08 ÷ 30

Коммуникативная способность контактов реле переменного тока, А:: 3

Коммуникативная способность контактов реле постоянного тока, А:: 1,5

Все характеристики

Запчасти - Контроллеры ОНК

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Цена по запросу

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Описание

Характеристики

Гарантия

Контроллер поворотной части КПЧ-04 - подробная информация

Контроллер поворотной части КПЧ-04 — устройство для управления датчиками на поворотной платформе и корневой секции стрелы крана. Оно обеспечивает надежную обработку сигналов и передачу данных в систему управления, повышая безопасность и эффективность крановых операций.

Функции и принцип работы

КПЧ-04 выполняет следующие задачи:

Подключение датчиков на поворотной платформе и корневой секции стрелы.
Обработка сигналов от выключателей блокировки и индикаторов.
Передача данных через CAN-интерфейс с управлением движением крана с помощью восьми реле (К1–К8).

Внутри корпуса установлен датчик угла наклона платформы, измеряющий отклонения в продольном и поперечном направлениях. Панель отображения подключается через отдельные разъемы, а связь с системой управления осуществляется через проводной жгут. Контроллер совместим с системами, такими как ОНК-140 или ОНК-160С.

Технические характеристики

КПЧ-04 оснащен платой 069-01 и имеет следующие параметры:

Количество реле: 8.
Количество отверстий в корпусе: 6.
Количество розеток: 6.

Сравнение с другими моделями КПЧ

КПЧ-04 использует плату 069-01. Для сравнения с другими моделями серии КПЧ приведены их ключевые характеристики:

Модель	Реле	Отверстия в корпусе	Плата	Розетки
КПЧ	2	5	069-00	6
КПЧ-01	8	5	069-01	6
КПЧ-04	8	6	069-01	6
КПЧ-12	8	8	069-06	9

Примечание: другие модели (КПЧ-02, КПЧ-03, КПЧ-05–КПЧ-17) имеют от 2 до 9 реле, 5–9 отверстий в корпусе и используют различные платы (069-00–069-11) с 6 или 9 розетками. Для полной информации обратитесь к технической документации.

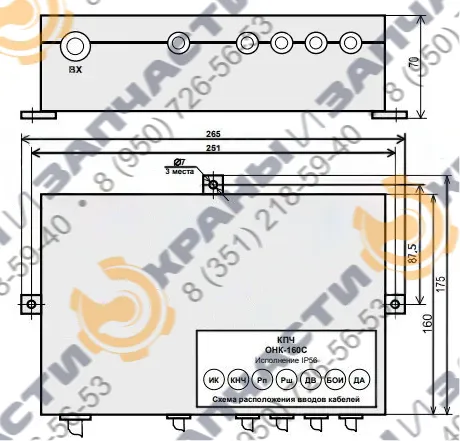

Контроллер поворотной части КПЧ-04 - чертеж 1

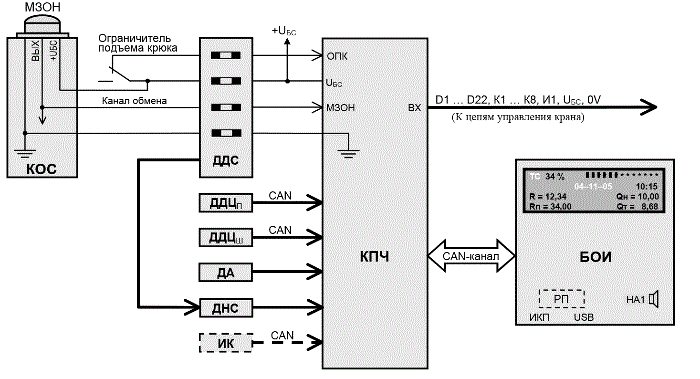

Контроллер поворотной части КПЧ-04 - чертеж 2

Характеристики

Наименование	Значение
Номинальное напряжение, В:	220, 50 Гц
Диапазон изменения напрежения, В:	10,08 ÷ 30
Коммуникативная способность контактов реле переменного тока, А:	3
Коммуникативная способность контактов реле постоянного тока, А:	1,5
Коммутируемое напряжение переменного тока, В:	380
Диапазон изменения напряжения питания переменного тока относительно номинального значения:	198 ÷ 242
Диапазон рабочих температур, °С:	-45 ÷ +55
