Указатели УК2.5

В наличии
Указатель УК2.5-01
★ 4.9 оценки 46
Указатель УК2.5-01
поиск ID товара: 490081
от
4 500 ₽
доставка Доставка по России, в РБ, KZ
В наличии
Указатель УК2.5-02
★ 4.9 оценки 46
Указатель УК2.5-02
поиск ID товара: 490080
от
4 500 ₽
доставка Доставка по России, в РБ, KZ

Указатель УК2.5 — компактное и надежное устройство для отображения показаний датчиков с выходным сигналом 4–20 мА. Прибор разработан для применения в сложных условиях, включая транспорт, сельскохозяйственную технику и промышленные системы, обеспечивая точный контроль параметров.

Основные преимущества

  • Компактный корпус — диаметр 60 мм для удобной установки в ограниченном пространстве.
  • Регулируемая подсветка — яркость шкалы и стрелки настраивается для работы в темное время.
  • Надежность — защита от замыканий на «массу» и плюс бортовой сети, устойчивость к нештатным сигналам.
  • Самодиагностика — автоматическая инициализация при включении для проверки работоспособности.
  • Гибкость — возможность настройки лицевой панели под индивидуальные требования.

Принцип работы

Указатель УК2.5 преобразует сигнал 4–20 мА в положение стрелки с точностью ±1°. При выходе сигнала за пределы диапазона стрелка отклоняется на 5° за шкалу, указывая на неисправность датчика или цепи. Встроенная система защиты предотвращает повреждение механизма при сигналах вне диапазона или обратной полярности. Опционально доступна функция сохранения положения стрелки при отключении питания, что удобно для контроля параметров, таких как уровень топлива, без подачи напряжения.

Конструктивные особенности

  • Компактные размеры — 65×65×70 мм для интеграции в панели управления.
  • Степень защиты IP56 — устойчивость к пыли и влаге по ГОСТ 14254-96.
  • Высокая прочность — выдерживает вибрации до 50 м/с² и удары до 100 м/с².
  • Настраиваемая подсветка — регулировка яркости с помощью внешнего потенциометра.
Технические параметры УК2.5
Характеристика Значение
Установочный диаметр 60 мм
Номинальное напряжение питания 24 В
Диапазон рабочих напряжений 18–32 В
Номинальный диапазон входного сигнала 4–20 мА
Потребляемая мощность ≤2 Вт
Погрешность позиционирования стрелки ±1°
Рабочая температура -40°C…+65°C
Предельная температура -60°C…+80°C
Степень защиты IP56
Виброустойчивость 50 м/с² (50–200 Гц)
Ударопрочность 100 м/с²
Габаритные размеры ≤65×65×70 мм
Масса ≤0,15 кг

Габаритные и присоединительные размеры

Ниже представлены изображения, иллюстрирующие габаритные размеры и схему подключения указателя УК2.5:

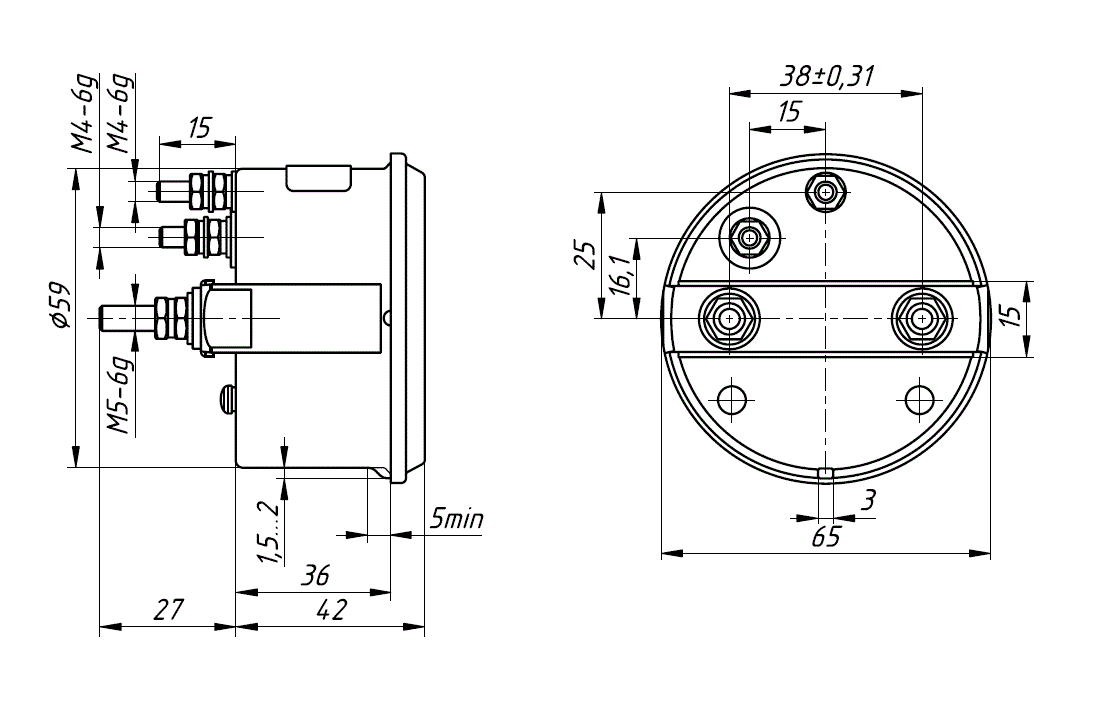

Габаритные размеры УК2.5

Габаритные размеры УК2.5

Схема подключения УК2.5

Схема подключения УК2.5

Области применения

Указатель УК2.5 обеспечивает надежный мониторинг параметров в сложных условиях эксплуатации:

  1. Транспортные средства — контроль уровня топлива, давления, температуры.
  2. Сельскохозяйственная техника — мониторинг рабочих параметров.
  3. Промышленные установки — управление технологическими процессами.
  4. Энергетическое оборудование — контроль параметров генераторов и станций.
  5. Строительная техника — отслеживание эксплуатационных параметров.

Прочная конструкция, высокая точность и универсальность делают УК2.5 оптимальным выбором для эксплуатации в условиях высоких нагрузок и сурового климата.
