Счётчик моточасов-тахометр СМТ3.1

Счётчик моточасов-тахометр СМТ3.1 — компактное и надежное устройство для измерения частоты вращения двигателей и валов трансмиссий автотракторной и строительно-дорожной техники, а также подсчета времени их наработки (моточасов). Прибор обеспечивает точный контроль параметров и своевременное проведение технического обслуживания.

Основные преимущества

Гибкость настройки — возможность задания коэффициента пересчёта при заказе.
Стандартный «автотракторный» корпус — удобная установка в панели управления.
Шестиразрядный цифровой индикатор — четкое отображение данных даже в сложных условиях.

Принцип работы

Счётчик СМТ3.1 преобразует частоту входного сигнала в обороты в минуту (об/мин) с учетом заданного коэффициента пересчёта и отображает результат на цифровом светодиодном индикаторе. Одновременно прибор подсчитывает время наработки в часах реального времени, сохраняя данные в энергонезависимой памяти при отключении питания. При отсутствии входного сигнала отображается текущее значение времени наработки (в целых часах) без дальнейшего подсчёта. Исполнения СМТ3.1 и СМТ3.1.1 имеют выход для индикации вращения или управления защитными блокировками.

Конструктивные особенности

Микроконтроллерная основа — высокая точность измерений и надежность.
Энергонезависимая память — сохранение данных о времени наработки при отключении питания.
Степень защиты IP5X — устойчивость к пыли по ГОСТ 14254.
Высокая прочность — выдерживает вибрации до 50 м/с² и удары до 100 м/с².

Технические параметры СМТ3.1
Характеристика	Значение
Номинальное напряжение питания	12–24 В
Диапазон рабочих напряжений	9–32 В
Диапазон отображения частоты вращения	0–9990 об/мин
Дискретность показаний частоты вращения	10 об/мин
Период обновления показаний	0,65 с
Погрешность показаний	±2%
Диапазон измеряемых частот входного сигнала	20–2500 Гц
Минимальное рабочее напряжение входного сигнала	1 В (действующее значение)
Максимальное допустимое напряжение на входе «Д»	±50 В
Входное сопротивление входа «Д»	10 кОм
Емкость счетчика времени наработки	100000 ч
Дискретность показаний времени наработки	1 ч
Максимальный ток нагрузки выхода «В»*	0,5 А
Падение напряжения на выходе «В» (при токе 0,5 А)*	≤1 В
Потребляемая мощность	≤1 Вт
Рабочая температура	-40°C…+55°C
Виброустойчивость	50 м/с² (50–250 Гц)
Ударопрочность	100 м/с²
Степень защиты	IP5X
Габаритные размеры	Ø65×63 мм
Масса	≤0,2 кг

* Только для СМТ3.1 и СМТ3.1.1

Габаритные и присоединительные размеры

Ниже представлены изображения, иллюстрирующие габаритные размеры и схему подключения счётчика СМТ3.1:

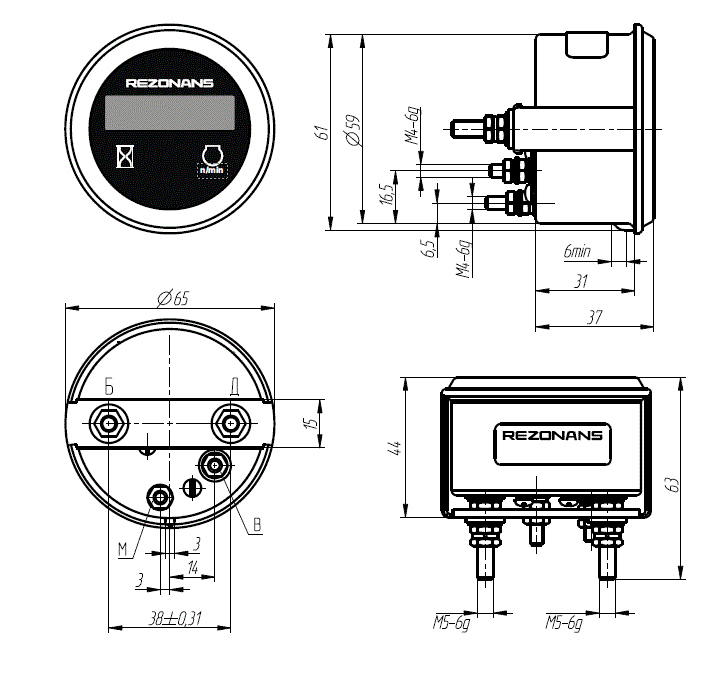

Габаритные размеры СМТ3.1

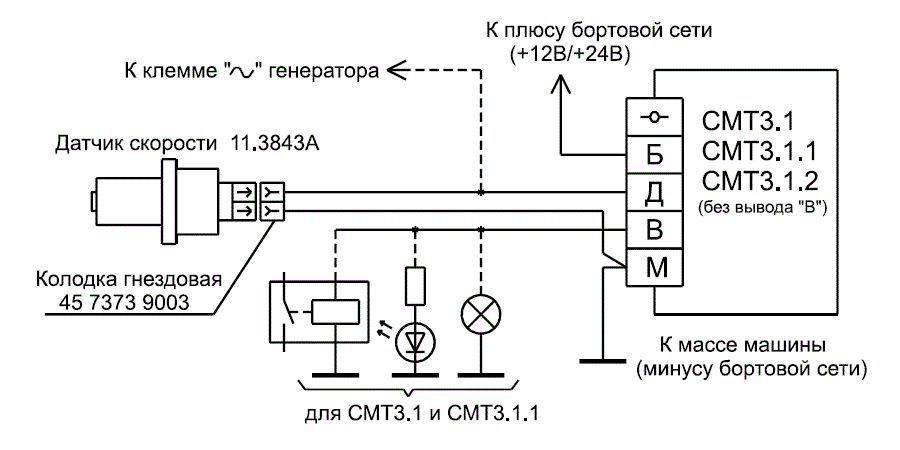

Схема подключения СМТ3.1

Области применения

Счётчик СМТ3.1 обеспечивает надежный мониторинг параметров в сложных условиях эксплуатации:

Автотракторная техника — контроль частоты вращения и времени наработки двигателей.
Строительно-дорожная техника — мониторинг параметров трансмиссий и двигателей.
Сельскохозяйственные машины — учет времени работы для технического обслуживания.
Промышленное оборудование — контроль вращения валов и двигателей.

Прочная конструкция, высокая точность и возможность сохранения данных делают СМТ3.1 оптимальным выбором для эксплуатации в условиях высоких нагрузок и сурового климата.
