Панели приборов ПП

Панель приборов ПП — решение для контроля и индикации параметров работы автотракторной и специальной техники, обеспечивающее высокую точность, надежность и гибкость конфигурации.

Комплектация и функциональность

Панель приборов ПП представлена в трех версиях: ПП7.3, ПП7.6 с цветными дисплеями (7 и 8 дюймов соответственно) и ПП7.1-01 с жидкокристаллическим дисплеем 128×64. Все версии предназначены для мониторинга и отображения ключевых параметров работы техники, включая аналоговые и цифровые сигналы, с возможностью интеграции с рулевыми колонками производства COBO Group (Италия). Основные функции включают:

  • Измерение и индикация до 40 аналоговых и дискретных сигналов (ПП7.3, ПП7.6).
  • Встроенный регистратор параметров и счетчик времени наработки.
  • Поддержка CAN-шины для считывания данных (двигатель, трансмиссия и др.).
  • Светодиодная подсветка и звуковой сигнал для аварийных индикаторов (ПП7.1-01).
  • Гибкая настройка конфигурации экрана и уровней доступа с парольной защитой (ПП7.3, ПП7.6).

Варианты конфигурации экрана (ПП7.3, ПП7.6)

ПП7.3 и ПП7.6 позволяют выбрать один из нескольких вариантов отображения на основном экране:

  • Основные стрелочные приборы: давление в пневмосистеме, температура охлаждающей жидкости, уровень топлива.
  • Основные стрелочные приборы: температура охлаждающей жидкости, частота вращения двигателя, скорость движения.
Технические характеристики панелей приборов ПП7
Параметр ПП7.3 ПП7.6 ПП7.1-01
Тип дисплея 7″ цветной 8″ цветной ЖК, 128×64
Рабочий диапазон напряжений 18–32 В 18–32 В 18–32 В
Количество аналоговых датчиков До 40 До 40 5
Диапазон температур -40…+55 °C (рабочий), -50…+65 °C (предельный) -40…+55 °C (рабочий), -50…+65 °C (предельный) -40…+55 °C (рабочий), -50…+65 °C (предельный)
Степень защиты (ГОСТ 14254) IP54 (лицевая панель), IP3x (задняя часть) IP54 (лицевая панель), IP3x (задняя часть) IP54 (лицевая панель), IP3x (задняя часть)

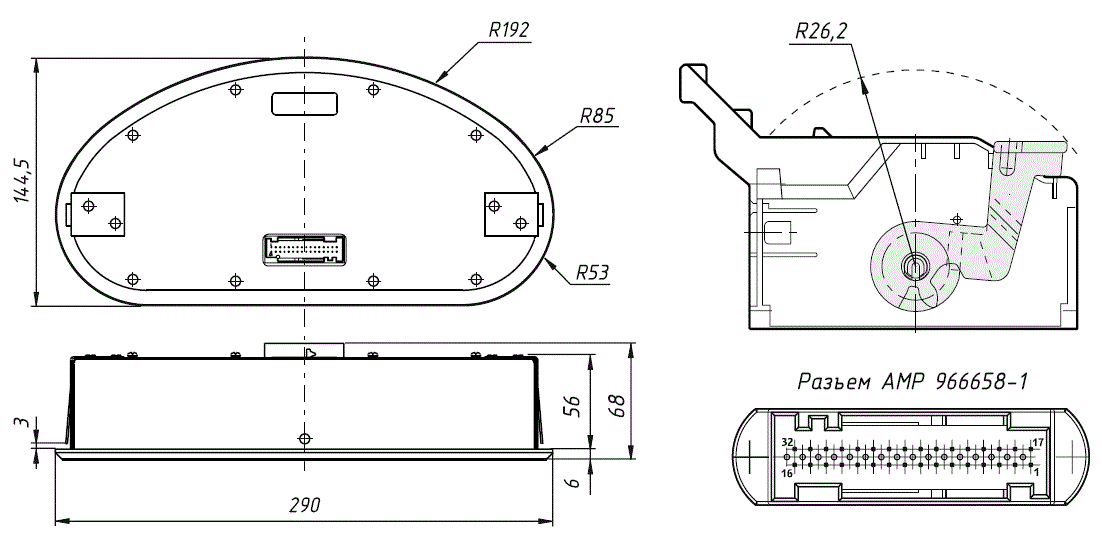

Габаритные чертежи

ПП7.3 | ПП7.6 | ПП7.1-01

Области применения

  • Автотракторная техника (тракторы, комбайны).
  • Спецтехника (погрузчики, автогрейдеры).
  • Тяговые машины.
  • Промышленные системы управления.
