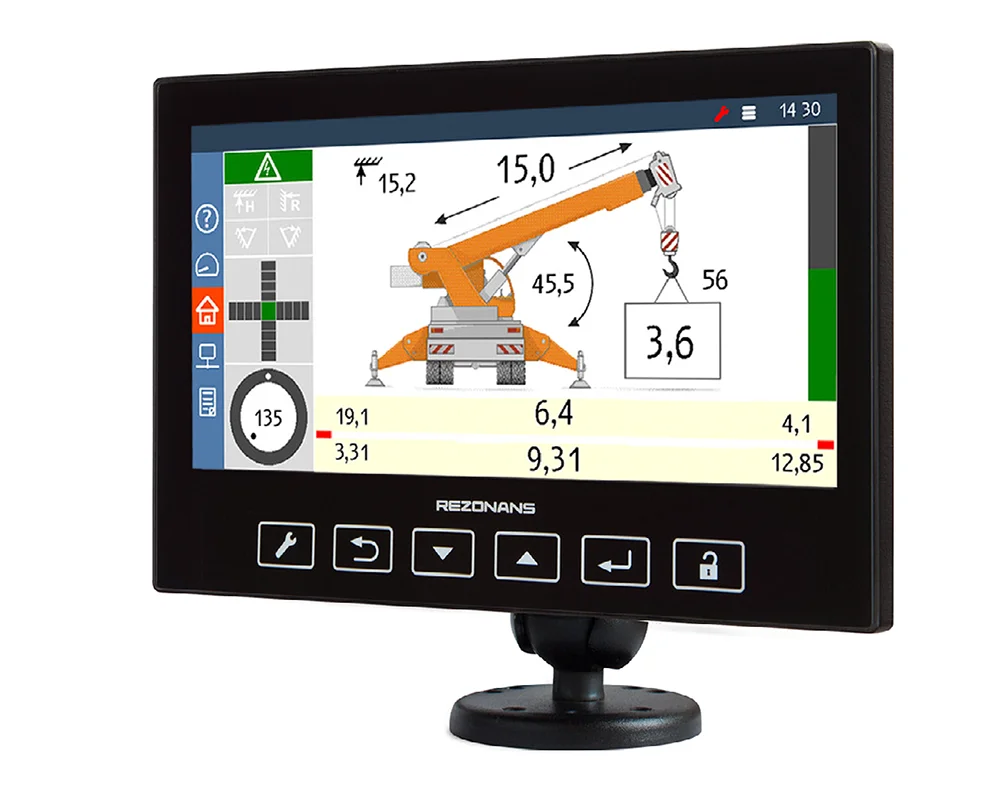

Графическая панель оператора БИ08

Графическая панель оператора БИ08 — блок для отображения информации и управления электронными системами строительно-дорожных машин. Устройство сочетает в себе высококачественный графический дисплей, мощный процессор и надежную конструкцию, обеспечивая удобство эксплуатации в сложных условиях.

Основные преимущества

  • Яркий графический дисплей — TFT-дисплей 10.4" с высоким разрешением и поддержкой 262114 цветов.
  • Мощный процессор — 32-разрядный процессор для быстрой обработки данных.
  • Эргономичные элементы управления — 6 программируемых кнопок с подсветкой и переключатель на 2 положения.
  • Прочная конструкция — закаленное стекло, устойчивое к механическим повреждениям, и защита IP67.

Функциональные возможности

Панель оператора БИ08 предназначена для отображения информации в системах управления строительно-дорожной техникой. Устройство оснащено 10.4-дюймовым TFT-дисплеем с разрешением 211,2×158,4 мм и поддерживает проводные интерфейсы CAN, USB 2.0 и RBus. Шесть программируемых кнопок с подсветкой обеспечивают удобное взаимодействие в диалоговом режиме, а встроенный регистратор параметров позволяет считывать данные через USB-накопитель.

Конструктивные особенности

  • Компактный и прочный корпус с защитой от пыли и влаги (IP67) по ГОСТ 14254.
  • Высококачественный TFT-дисплей с яркой подсветкой для работы при любом освещении.
  • Интегрированный динамический излучатель для звуковой сигнализации на задней стенке.
  • Универсальное электрическое соединение через 20-контактный разъем.
Технические характеристики БИ08
Параметр Значение
Тип и формат дисплея Графический LCD TFT, 16:9
Размер дисплея 10.4" (211,2 × 158,4 мм)
Количество отображаемых цветов 262114
Последовательные интерфейсы CAN, USB 2.0, RBus
Органы управления
6 кнопок с подсветкой
Переключатель на 2 положения
Звуковая сигнализация Динамический излучатель на задней стенке
Напряжение питания
Номинальное: 8–32 В
Электрическое соединение 20-контактный разъем
Потребляемая мощность ≤3,5 Вт
Рабочий температурный диапазон -40°C до +55°C
Предельный температурный диапазон -50°C до +65°C
Степень защиты IP67
Вибрационные нагрузки
Частота: 50–200 Гц
Ускорение: 50 м/с²
Ударные нагрузки ≤10 м/с²
Габаритные размеры 241 × 206 × 35 мм
Масса ≤1,2 кг

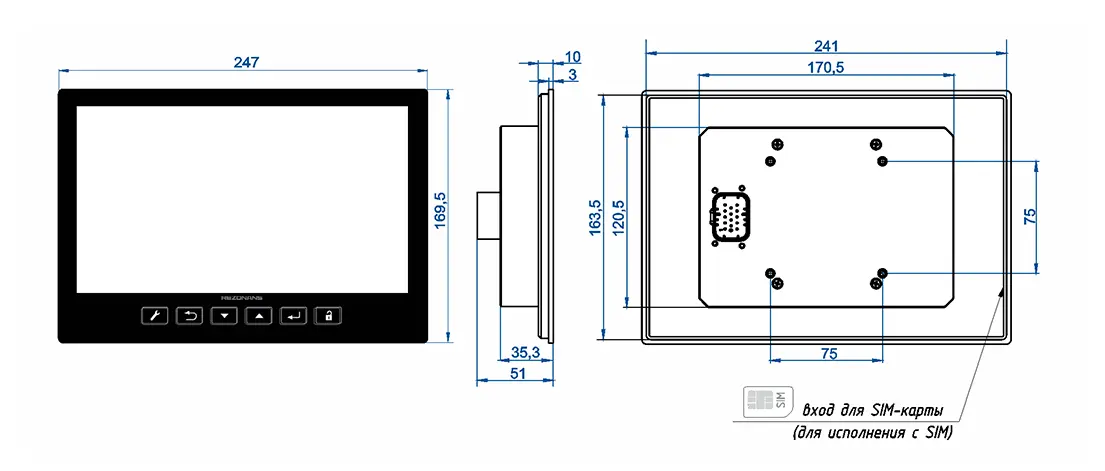

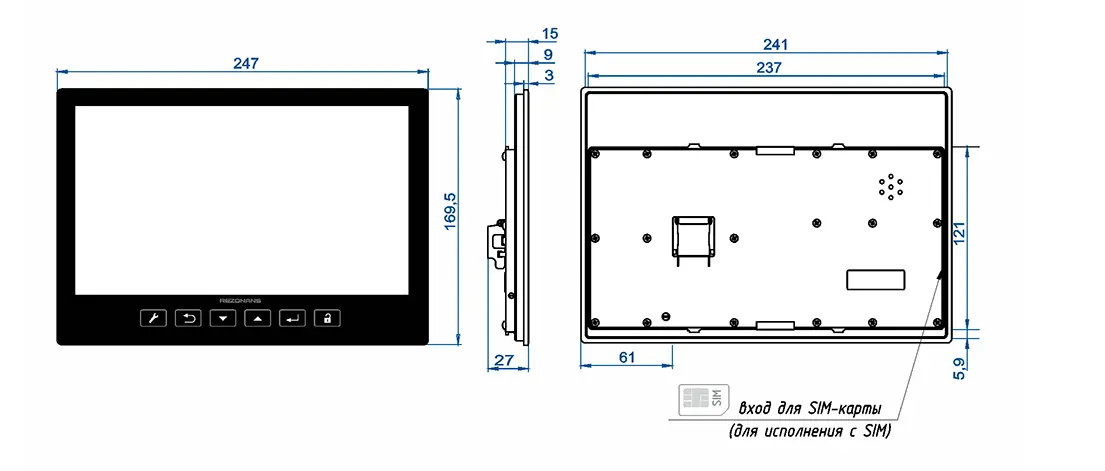

Габаритные и присоединительные размеры

Области применения

Панель оператора БИ08 идеально подходит для использования в системах управления строительно-дорожной техникой, обеспечивая надежное отображение данных и удобство управления:

  1. Грузоподъемные краны и системы безопасности.
  2. Экскаваторы и бульдозеры.
  3. Автогрейдеры и погрузчики.
  4. Промышленные автоматизированные системы.

Благодаря высокой надежности, эргономичности и поддержке современных интерфейсов, БИ08 обеспечивает эффективное взаимодействие оператора с техникой в самых сложных условиях эксплуатации.
