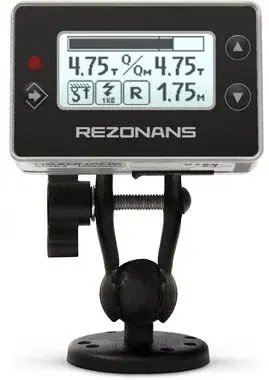

Графическая панель оператора БИ06

Блок индикации БИ06.2 — это компактное устройство для отображения информации и формирования управляющих сигналов в системах управления и защиты строительно-дорожных машин. Оснащено графическим ЖК-дисплеем и прочным алюминиевым корпусом, обеспечивающим надежность в сложных условиях эксплуатации.

Основные преимущества

Графический дисплей — ЖК-дисплей с разрешением 128×64 и размером видимой области 50×28 мм, читаемый при любом освещении.
Компактный алюминиевый корпус — обеспечивает долговечность и защиту IP65.
Универсальное крепление — установка на кронштейне для гибкости монтажа.
Интерфейс USB 2.0 — для считывания данных встроенного регистратора параметров через флэш-накопитель.
Эргономичные элементы управления — 3 кнопки и двухпозиционный переключатель.
Светодиодный индикатор — двухцветный (красный/желтый) для визуальной сигнализации.

Функциональные возможности

Блок индикации БИ06.2 предназначен для отображения данных и формирования управляющих сигналов в системах управления строительно-дорожной техникой. Устройство оснащено графическим ЖК-дисплеем с разрешением 128×64, интерфейсом USB 2.0 и RBus, а также встроенным регистратором параметров. Дискретные входы и выход обеспечивают гибкость в управлении, а звуковая сигнализация повышает безопасность эксплуатации.

Конструктивные особенности

Прочный алюминиевый корпус с защитой IP65 по ГОСТ 14254.
Графический ЖК-дисплей с высоким контрастом для работы при любом освещении.
Динамический излучатель для звуковой сигнализации.
Электрическое соединение через разъемы AMP Superseal 1,5 (6 и 4 контакта).
Трехсостоянные дискретные входы и силовой выход с током до 200 мА.

Детали конструкции

Универсальное крепление

Двухпозиционный переключатель

Флэш-накопитель в USB-разъёме

Технические характеристики БИ06.2
Параметр	Значение
Тип и формат дисплея	Графический ЖК-дисплей, 128×64, 50×28 мм
Светодиодный индикатор	Двухцветный (красный/желтый)
Органы управления	3 кнопки Переключатель на 2 положения
Звуковая сигнализация	Динамический излучатель
Интерфейс связи	RBus, USB 2.0
Дискретные входы	3 входа (разомкнут, замкнут на «+», замкнут на «массу»)
Дискретный выход	Максимальный ток 200 мА
Электрическое соединение	Розетка AMP Superseal 1,5 (6 контактов), вилка (4 контакта)
Напряжение питания	10–32 В
Потребляемая мощность	≤16 Вт (при 32 В)
Рабочий температурный диапазон	-40°C до +60°C
Предельный температурный диапазон	-45°C до +70°C
Вибрационные нагрузки	Частота: 50–200 Гц Ускорение: 50 м/с²
Ударные нагрузки	≤100 м/с²
Степень защиты	IP65
Габаритные размеры	98 × 64 × 34 мм
Масса	≤0,5 кг

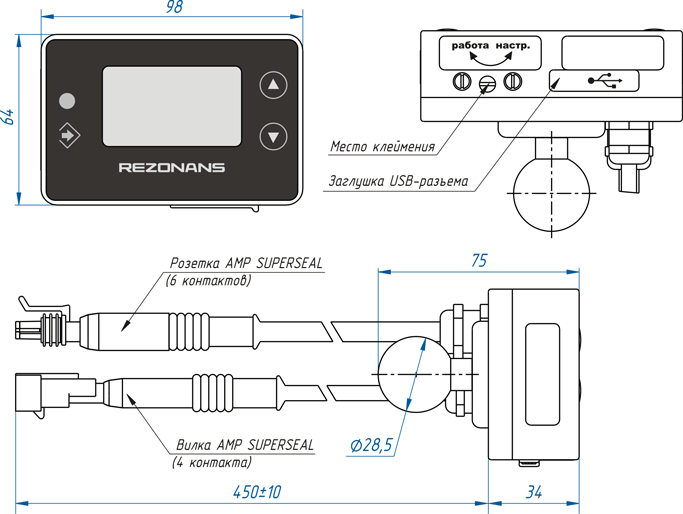

Габаритные размеры

Области применения

Блок индикации БИ06.2 идеально подходит для использования в системах управления и защиты строительно-дорожной техники, обеспечивая надежное отображение данных и удобство управления:

Грузоподъемные краны и системы безопасности.
Экскаваторы и бульдозеры.
Автогрейдеры и погрузчики.
Промышленные автоматизированные системы.

Благодаря компактности, высокой степени защиты IP65 и поддержке современных интерфейсов, БИ06.2 обеспечивает надежное взаимодействие оператора с техникой в сложных условиях эксплуатации.
