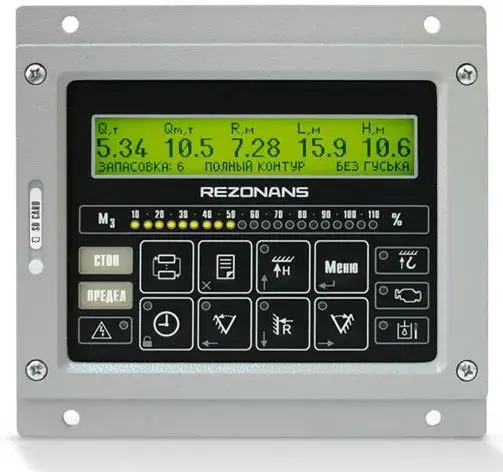

Графическая панель оператора БИ04.40

Блок индикации БИ04.40 — устройство для отображения и управления параметрами строительно-дорожных машин, обеспечивающее наглядное представление рабочих параметров и удобство ввода данных в сложных условиях эксплуатации.

Основные преимущества

Одновременное отображение пяти рабочих параметров.
Наглядный и удобный ввод опорного контура, запасовки и стрелового оборудования.
Одновременное отображение информационных сообщений и рабочих параметров.

Функциональные возможности

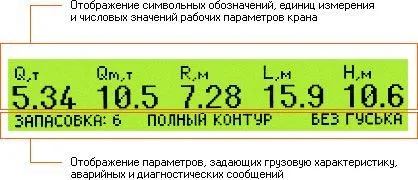

Дисплей функционально разделён на две части. В верхней его части отображается до 5 рабочих параметров крана (максимальная масса, допустимая масса, вылет и т.п.), в нижней — параметры, задающие грузовую характеристику крана и вводимые крановщиком (положение выносных опор, кратность запасовки полиспаста, наличие удлинителя стрелы):

В случае срабатывания ограничения в нижней части дисплея выводится информационное сообщение, описывающее причину блокировки:

Информационное сообщение на дисплее БИ04.40

Меню с графическими пиктограммами упрощает навигацию. Введена кнопка выбора грузовой характеристики, последовательным нажатием на которую можно выделить изменяемый параметр и кнопками вверх, вниз выбрать значение этого параметра:

Меню с графическими пиктограммами БИ04.40

Технические характеристики БИ04.40
Параметр	Значение
Дисплей	ЖК, графический (202×32)
Световые табло	2 (желтое, красное)
Светодиодные индикаторы	30
Звуковая сигнализация	Динамический излучатель на задней стенке
Интерфейс связи	Цифровой последовательный на основе ISO 9141
Электрические соединения	Питание и линия связи: вилка AMP Superseal 1,5 (4 контакта) Считывание регистратора параметров: разъем Secure Digital
Напряжение питания	8–32 В
Потребляемый ток	≤2 А
Рабочий температурный диапазон	-40°C до +55°C
Предельный температурный диапазон	-50°C до +65°C
Степень защиты	IP54
Вибрационные нагрузки	Частота: 50–200 Гц Ускорение: 50 м/с²
Ударные нагрузки	≤100 м/с²
Габаритные размеры	Встраиваемого исполнения: 175 × 160 × 96 мм С креплением на кронштейне: 175 × 125 × 96 мм
Масса	≤0,75 кг

Области применения

Блок индикации БИ04.40 идеально подходит для использования в системах управления строительно-дорожной техникой, обеспечивая надежное отображение данных и удобство управления:

Грузоподъемные краны и системы безопасности.
Экскаваторы и бульдозеры.
Автогрейдеры и погрузчики.
Промышленные автоматизированные системы.

Благодаря компактной конструкции, высокой надежности и интуитивно понятному интерфейсу, БИ04.40 обеспечивает эффективное взаимодействие оператора с техникой в сложных условиях эксплуатации.
