Опорно-поворотное устройство ОПУ QWA1000.40 для экскаваторов
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Опорно-поворотное устройство QWA1000.40 - подробная информация
Опорно-поворотное устройство ОПУ QWA1000.40 применяется в механизмах поворота экскаваторов. Оно служит для вращения башни машины относительно неповоротной части и соединяет поворотную и неподвижную платформу. Устройство рассчитано на работу в широком диапазоне температур от -45°C до +40°C и соответствует климатическому исполнению У, категории 1-У1 по ГОСТ 1643-81.
Конструкция

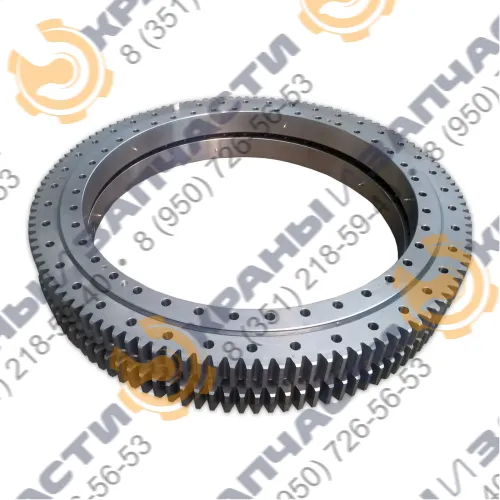

ОПУ QWA1000.40 состоит из двух полуобойм, объединённых в единое устройство. Внутри расположены ролики, а по внешнему краю — зубчатый венец (98 зубьев, модуль 12), который входит в зацепление с выходной шестерней редуктора, обеспечивая вращение башни. Поворотный круг изготовлен из конструкционной стали 50Mn с высокой износостойкостью и низкой хрупкостью. Зубья закалены для повышения прочности и устойчивости к нагрузкам. Монтаж осуществляется высокопрочными болтами класса 10.9 (затяжка крест-накрест с моментом 400-450 Нм для М20). Устройство оснащено резиновыми уплотнителями для защиты от пыли и влаги, а также пресс-масленками для смазки роликов и дорожек качения (рекомендуется пластичная смазка Литол-24 по ГОСТ 21150-87).

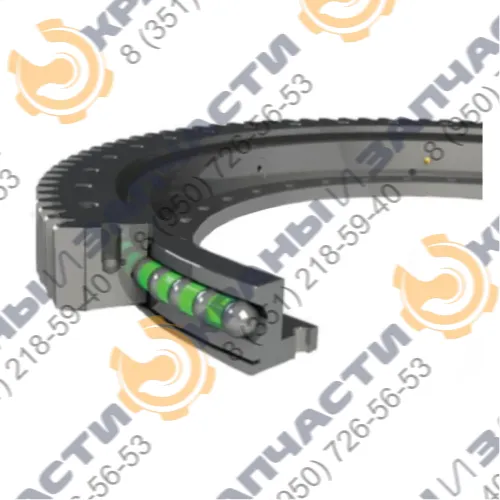

Поворотная опора состоит из внешнего и внутреннего кольца, зубчатого венца (98 зубьев, модуль 12) и роликов в радиальной канавке. Внешнее кольцо с зубьями находится в зацеплении с выходной шестерней редуктора и крепится к поворотной платформе, внутреннее кольцо закреплено болтами на неподвижной части.
Принцип работы
ОПУ QWA1000.40 функционирует как крупногабаритный подшипник. Зубчатый венец зацепляется с выходным валом редуктора, приводимым в движение гидро- или электромотором. При вращении шестерни башня экскаватора совершает контролируемый поворот вокруг своей оси. Устройство передает осевые, радиальные нагрузки и опрокидывающий момент, обеспечивая стабильность конструкции и плавность движения.
Эксплуатация
При эксплуатации ОПУ QWA1000.40 специальные мероприятия не требуются. Плановый осмотр и смазка проводятся одновременно с техническим обслуживанием машины каждые 240 часов работы. Рекомендуется использовать пластичную смазку через пресс-масленки, избегая смешивания смазок разных марок. Необходимо контролировать затяжку болтов, состояние роликов, зубьев и уплотнителей. Для увеличения срока службы следует соблюдать безопасный режим работы и избегать перегрузок. Устройство ремонтопригодно: возможна замена роликов, сепараторов и уплотнительных манжет. Признаки износа, такие как скрежет, рывки или люфт, требуют немедленного осмотра. Решение о ремонте или замене принимается на основании ТО и дефектовки специалистами сервисного центра.
Характеристики

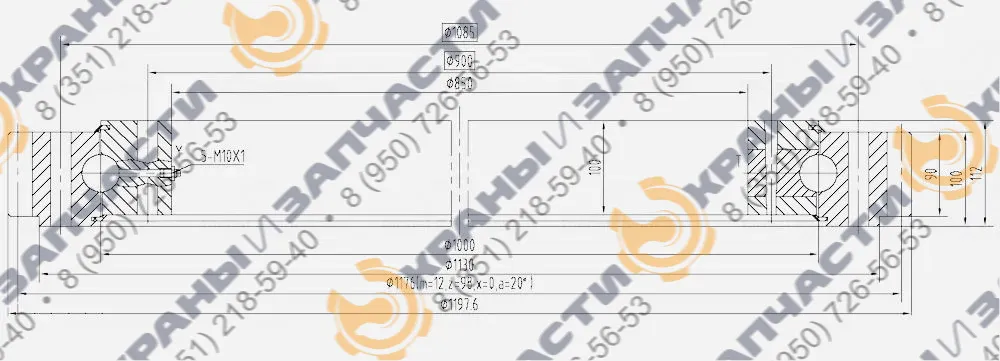

| Наименование | Значение |
|---|---|
| Тип | Шариковое |
| Зацепление | Внешнее |
| Внешний диаметр, мм | 1197 |
| Количество зубьев (z), шт | 98 |
| Модуль зуба (m) | 12 |
| Высота зуба, мм | 105 |
| Класс точности | ГОСТ 1643-81 |
