Поворотное устройство экскаватора ОП-1600.3.2.14.2.Р.У1 (М=14, Z=88, 32отв.)

Name: Поворотное устройство экскаватора ОП-1600.3.2.14.2.Р.У1 (М=14, Z=88, 32отв.)
SKU: ОП-1600.3.2.14.2.Р.У1
Price: 440000 RUB
Availability: InStock

ID: 392485

Опорно-поворотное устройство ОП-1600.3.2.14.2.Р.У1

Поворотное устройство экскаватора ОП-1600.3.2.14.2.Р.У1 (М=14, Z=88, 32отв.)

ID: 392485

Арт: ОП-1600.3.2.14.2.Р.У1

Внешний диаметр, мм: 1600

Высота ОПУ, мм: 115

Количество отверстий, шт: 32

Диаметр отверстий, мм: 26

Все характеристики

Запчасти - Опорно-поворотные устройства для экскаватора

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 440 000 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Описание

Характеристики

Документация

Гарантия

Поворотное устройство экскаватора ОП-1600.3.2.14.2.Р.У1 - подробная информация

Подходит для спецтехники

Экскаватор «Кранэкс» — ЕК-270, МТП-71, EU-421, EU-422, EU-423
Экскаватор «Donex» — ЭО-4112А-1
Экскаватор «Ковровец» — ЭО-4121, ЭО-4124, ЭО-4224, ЭО-4225

Опорно-поворотное устройство (ОПУ) ОП-1600.3.2.14.2.Р.У1 является узлом экскаватора, связывающим неповоротную часть (ходовую часть с рамой) и поворотную часть (платформа с кабиной, стрелой и механизмами). Основная функция ОПУ заключается в передаче вертикальных, радиальных, осевых и опрокидывающих моментных нагрузок от поворотной части на ходовую часть, а также обеспечении плавного и надежного вращения платформы с рабочим оборудованием на 360°. Устройство соответствует климатическому исполнению У, категории 1-У1 по ГОСТ 15150, рассчитано на эксплуатацию в условиях от -45°C до +40°C.

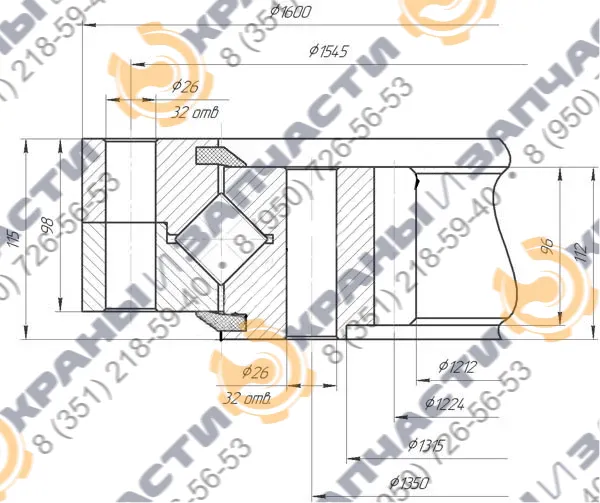

Опорно-поворотное устройство ОП-1600.3.2.14.2.Р.У1 - габаритные размеры

Конструктивные особенности

ОПУ ОП-1600.3.2.14.2.Р.У1 представляет собой роликовый подшипник большого диаметра специального исполнения с внутренним зубчатым краем и прямозубыми зубьями (88 зубьев, модуль 14). Наружное кольцо крепится болтами класса прочности не ниже 10.9 (32 отверстия, затяжка крест-накрест с моментом 400-450 Нм для М20) к раме ходовой части, внутреннее кольцо фиксируется на поворотной платформе. Между кольцами расположены ролики в сепараторах, обеспечивающие повышенную грузоподъемность и устойчивость к моментным нагрузкам. Устройство изготовлено из конструкционной стали 50Mn с высокой износостойкостью и низкой хрупкостью. Зубья закалены для повышения прочности. Для защиты дорожек качения применяются резиновые уплотнительные манжеты, предусмотрены точки для подачи смазки через пресс-масленки.

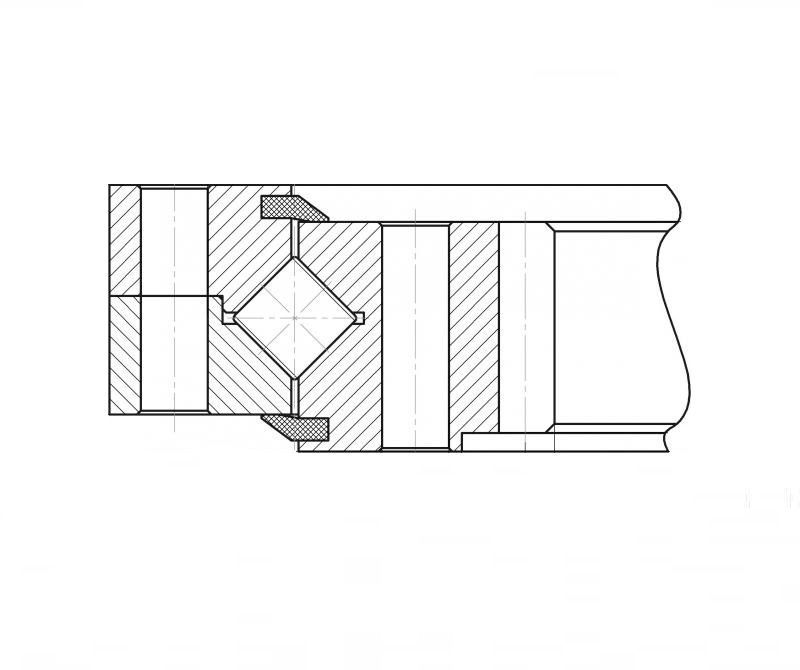

Схема опорно-поворотного устройства ОП-1600.3.2.14.2.Р.У1

Поворотная опора состоит из внешнего и внутреннего кольца, зубчатого венца (88 зубьев, модуль 14) и роликов в сепараторах. Внутреннее кольцо с зубьями находится в зацеплении с выходной шестерней редуктора и крепится к поворотной платформе, внешнее кольцо закреплено болтами на ходовой части.

Принцип работы

ОПУ ОП-1600.3.2.14.2.Р.У1 функционирует как крупногабаритный роликовый подшипник. Вращение поворотной части обеспечивается механизмом поворота, выходная шестерня которого находится в зацеплении с зубчатым венцом ОПУ. При включении механизма платформа с рабочим оборудованием плавно вращается вокруг своей оси. Узел воспринимает нагрузку от массы платформы, стрелы и поднимаемых грузов, а также динамические усилия в процессе работы, передавая их на ходовую часть, обеспечивая стабильность и безопасность.

Эксплуатация и обслуживание

Эксплуатация ОПУ ОП-1600.3.2.14.2.Р.У1 осуществляется в штатном режиме без дополнительных действий со стороны оператора. Для надежной работы требуется регулярная смазка через пресс-масленки каждые 240 часов работы, контроль момента затяжки крепежных болтов, проверка на наличие люфтов и повреждений. Из-за возможного неравномерного распределения нагрузок необходимо регулярное обслуживание для предотвращения износа зубьев. Устройство ремонтопригодно: возможна замена роликов, сепараторов и уплотнительных манжет. Признаки износа, такие как скрежет, рывки или люфт, требуют немедленного осмотра. Решение о ремонте или замене принимается специалистами сервисного центра на основании результатов ТО или дефектовки.

Характеристики

Наименование	Значение
Внешний диаметр, мм	1600
Высота ОПУ, мм	115
Количество отверстий, шт	32
Диаметр отверстий, мм	26
Количество зубьев (z), шт	88
Модуль зуба (m)	14
Высота зуба, мм	96
Вес, кг	590
