Выключатель конечный (концевой) ВК-300

ID: 405842
Выключатель концевой ВК-300 с сальником
Выключатель концевой ВК-300 с сальником

Выключатель конечный (концевой) ВК-300

ID: 405842
Арт: ВК300 ВК300БР1167У2 ВК300БВ1167У2
Арт: ВК300 ВК300БР1167У2 ВК300БВ1167У2
Запчасти - Выключатель конечный концевой ВК
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
от 1 100
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Гарантия

Выключатель концевой ВК-300

Общая информация по путевым выключателям серии ВК-300

Выключатель путевой ВК-300 используют в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.

Применение концевых выключателей

Основное применение – коммутация электрических цепей управления переменного напряжения до 660В (50/60Гц) и постоянного тока до 440В под воздействием управляющих упоров в определённых точках пути контролируемого объекта.

ВК имеют многочисленные модификации, надежную конструкцию и высокую износостойкость, благодаря чему широко применяются во многих отраслях.

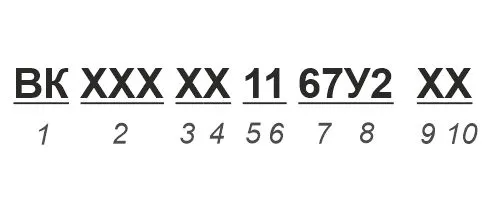

Структура условного обозначения

1. - Выключатель путевой: ВК
2. - Условное обозначение исполнения по наличию сальника: 2 - без сальника, 3 - с сальником
3. - Условное обозначение группы коммутационной износостойкости: Б – биметаллические контакты – 1 000 000 циклов ВО
4. - Условное обозначение вида привода: Р – рычаг с роликом, В - V-образный рычаг
5. - Количество замыкающих и размыкающих контактов: 1 – 1з+1р
6. - Условное обозначение способа крепления: 1
- базовое, 107х104 мм
7. - Условное обозначение степени защиты: IP67
8. - Климатическое исполнение и категория размещения по ГОСТ 15050-69: У2
9. - Обозначение ролика на рычаге привода: 1 - ступень 1; 2 - ступень 2; 3 - ступень 3; 4 - ступень 4
10. - Обозначение направления движения привода и способа возврата в исходное положение: 1 - ход вправо с самовозвратом; 2 - ход влево с самовозвратом; 3 - ход вправо без самовозврата; 4 - ход влево без самовозврата; 5 - ход вправо и влево без самовозврата.

Технические характеристики ВК-300


Наименование

Фиксация

Тип контакта

Степень защиты

ВК-300 с сальником



1з+1р

IP67

ВК-300-БР-11-67У2-11

Ход вправо. Самовозврат рычага

1з+1р

IP67

ВК-300-БР-11-67У2-12

Ход влево. Самовозврат рычага

1з+1р

IP67

ВК-300-БР-11-67У2-13

Ход вправо. Фиксация в крайних положениях. Без самовозврата

1з+1р

IP67

ВК-300-БР-11-67У2-14

Ход влево. Фиксация в крайних положениях. Без самовозврата

1з+1р

IP67

ВК-300-БР-11-67У2-21

Ход вправо. Самовозврат рычага

1з+1р

IP67

ВК-300-БР-11-67У2-22

Ход влево. Самовозврат рычага

1з+1р

IP67

ВК-300-БР-11-67У2-23

Ход вправо. Фиксация в крайних положениях. Без самовозврата.

1з+1р

IP67

ВК-300-БР-11-67У2-24

Ход влево. Фиксация в крайних положениях. Без самовозврата

1з+1р

IP67

ВК-300-БР-11-67У2-25

Ход вправо и влево. Без самовозврата

1з+1р

IP67

ВК-300-БР-11-67У2-31

Ход вправо. Самовозврат рычага

1з+1р

IP67

ВК-300-БР-11-67У2-32

Ход влево. Самовозврат рычага

1з+1р

IP67

ВК-300-БР-11-67У2-33

Ход вправо. Фиксация в крайних положениях. Без самовозврата

1з+1р

IP67

ВК-300-БР-11-67У2-34

Ход влево. Фиксация в крайних положениях. Без самовозврата

1з+1р

IP67

ВК-300-БР-11-67У2-41

Ход вправо. Самовозврат рычага

1з+1р

IP67

ВК-300-БР-11-67У2-42

Ход влево. Самовозврат рычага

1з+1р

IP67

ВК-300-БР-11-67У2-44

Ход влево. Фиксация в крайних положениях. Без самовозврата

1з+1р

IP67

ВК-300-БВ-11-67У2-21

V-образный рычаг. Ход вправо. Самовозврат рычага

1з+1р

IP67

ВК-200-БВ-11-67У2-25

V-образный рычаг. Ход вправо и влево. Без самовозврата

1з+1р

IP67
