Выключатель конечный (концевой) НВ-702 У1 10А IP44, две электроцепи
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Рычаг с 2-мя педалями НВ-702 У1 - подробная информация
Конечные выключатели НВ-702 У1 10А IP44 применяются в качестве защитного элемента, исключающего выход рабочих механизмов за предельные положения. Их установка обязательна для подъёмных устройств, а также для механизмов передвижения башенных, портальных и козловых кранов — в том числе в составе различных грузоподъёмных систем.

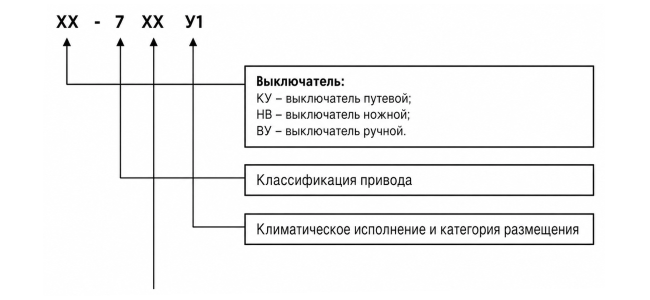

Структура условного обозначения
Выключатели серии НВ‑701 предназначены для коммутации цепей управления крановых электроприводов. В технической практике эти устройства нередко называют путевыми либо концевыми выключателями. Конструкция предусматривает две электрически независимые цепи. Аппарат рассчитан на работу как в сетях переменного, так и постоянного тока, при этом оптимальным для него является повторно‑кратковременный режим эксплуатации.
К числу ключевых конструктивных преимуществ НВ‑701 относится применение силумина при изготовлении основания и крышки корпуса, а также использование латунного сальника — это повышает стойкость узла к эксплуатационным нагрузкам.
Особую группу составляют ножные выключатели типа НВ‑701: они оснащены рычажным приводом с функцией самовозврата в исходное (нулевое) положение и преимущественно применяются для ограничения горизонтального перемещения механизмов. Специфика эксплуатации таких выключателей заключается в ручном управлении оператором: срабатывание происходит при нажатии ногой на педаль привода. В результате осуществляется коммутация электрической цепи — её замыкание или размыкание. Конкретный тип коммутации определяется предварительной настройкой устройства.
Характеристики
| Наименование | Значение |
|---|---|
| Наименование изделия | Выключатель ножной |
| Тип привода | Две педали |
| Способ крепления | Напольный, основанием корпуса винтами |
| Номинальное рабочее напряжение, Ue | 500В AC, 440В DC |
| Контактная группа | 2р (2nc) |
| Степень защиты | IP44 |
| Климатическое исполнение | У1 |
| Материал корпуса | Силумин |
| Фиксация | Самовозврат в нулевое положение |
