Выключатель конечный (концевой) ET504305, НВ-701 У1, рычаг с 1-ой педалью, 10А, IP44, 2 эл. цепи, выключатель концевой ножной (ЭТ)
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Выключатель конечный (концевой) ET504305, НВ‑701 У1 — ножной выключатель с рычажным приводом и одной педалью. Номинальный ток — 10 А, степень защиты — IP44, количество электрических цепей — 2.
Выключатели имеют две независимые электрические цепи и могут работать как на переменном, так и на постоянном токе в повторно-кратковременном режиме. Широкий выбор типов привода; Высокая степень защиты от воздействия влаги и пыли; Высокая коммутационная и механическая износостойкость; Силуминовый корпус; Простой монтаж устройства; Высокие показатели износоустойчивости.

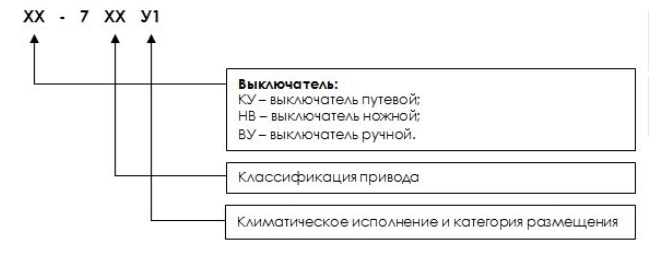

Структура условного обозначения:
Конечные выключатели применяются для предотвращения выхода механизмов за предельные положения. Их использование обязательно в подъёмных устройствах, а также в системах передвижения башенных, портальных и козловых кранов — они служат важным элементом защиты грузоподъёмного оборудования.
Выключатели серии НВ‑701 предназначены для коммутации цепей управления в крановых механизмах и их электроприводах. Эти устройства известны также как путевые или концевые выключатели. Модель оснащена двумя электрически независимыми цепями и рассчитана на работу в повторно‑кратковременном режиме как на переменном, так и на постоянном токе. К числу ключевых преимуществ НВ‑701 относится прочная конструкция: основание и крышка выполнены из силумина, а сальник — из латуни, что повышает надёжность и долговечность изделия в тяжёлых эксплуатационных условиях.
Особенность НВ‑701 — рычажный привод с самовозвратом в исходное (нулевое) положение. Это ножной выключатель: управление осуществляется оператором путём нажатия на педаль. В нужный момент человек размыкает или замыкает электрическую цепь — конкретный сценарий работы определяется предварительной настройкой устройства. Основное назначение такой схемы — ограничение горизонтального перемещения рабочих узлов.
Характеристики
| Наименование | Значение |
|---|---|
| Климатическое исполнение и категория размещения | У1 |
| Коммутационная износостойкость, циклов ВО | 400000 |
| Крутящий момент при затягивании винта, Нм | 1.18 |
| Материал корпуса (оболочки) | силумин |
| Механическая износостойкость, циклов ВО | 1000000 |
| Номинальное напряжение изоляции, Ui, В | 500 |
| Номинальное рабочее напряжение, Ue, В | 500В AC, 440В DC |
| Номинальное сечение внешних проводников (двойной), мм² | 1.5 |
| Номинальное сечение внешних проводников (одиночный), мм² | 2.5 |
| Номинальный рабочий ток, Iе, A | 10 |
| Режим работы | Повторно-кратковременный |
| Степень защиты | IP44 |
| Температура эксплуатации, °C | -45…40 °C |
| Тип привода | рычаг с 1-ой педалью |
| Тип срабатывания | с самовозвратом в нулевое положение |
| Число рабочих положений | 2 |
| Вес, кг | 1.61 |
