Катушка электромагнита КМП-4А(М) 220В ПВ40%
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Катушка электромагнита КМП-4А(М) на 220 В с режимом работы ПВ40%
Конструкция электромагнита КМП-4А
Катушка электромагнита КМП-4А(М) 220В ПВ40% — сменная катушка для электромагнитов серии КМП-4А, рассчитанная на номинальное напряжение 220 В и относительную продолжительность включения ПВ 40%. Катушка предназначена для создания электромагнитного поля и обеспечения перемещения якоря электромагнита при включении электрического питания.
Катушки для электромагнитов КМП-4А выпускаются в различных исполнениях по напряжению и режиму работы. Для исполнения на 220 В при ПВ 40% номинальное тяговое усилие электромагнита КМП-4А составляет 294 Н, а максимальный ход якоря — 80 мм. Катушки напряжения применяются в электромагнитах КМП-2А, КМП-4А и КМП-6А.
Электромагниты серии КМП предназначены для дистанционного управления механическими тормозами различных приводов, а также для механизмов, которым требуется поступательное перемещение рабочего органа при значительном тяговом усилии. Катушка КМП-4А является электрической частью электромагнита и при повреждении может заменяться отдельно без замены всего электромагнитного механизма.
Катушка КМП-4А(М) является электромагнитной обмоткой, устанавливаемой в магнитопровод электромагнита. При подаче напряжения 220 В через обмотку проходит электрический ток, создающий магнитное поле. Магнитное поле воздействует на якорь и обеспечивает его притяжение к магнитопроводу.
Устройство электромагнита КМП-4А(М)

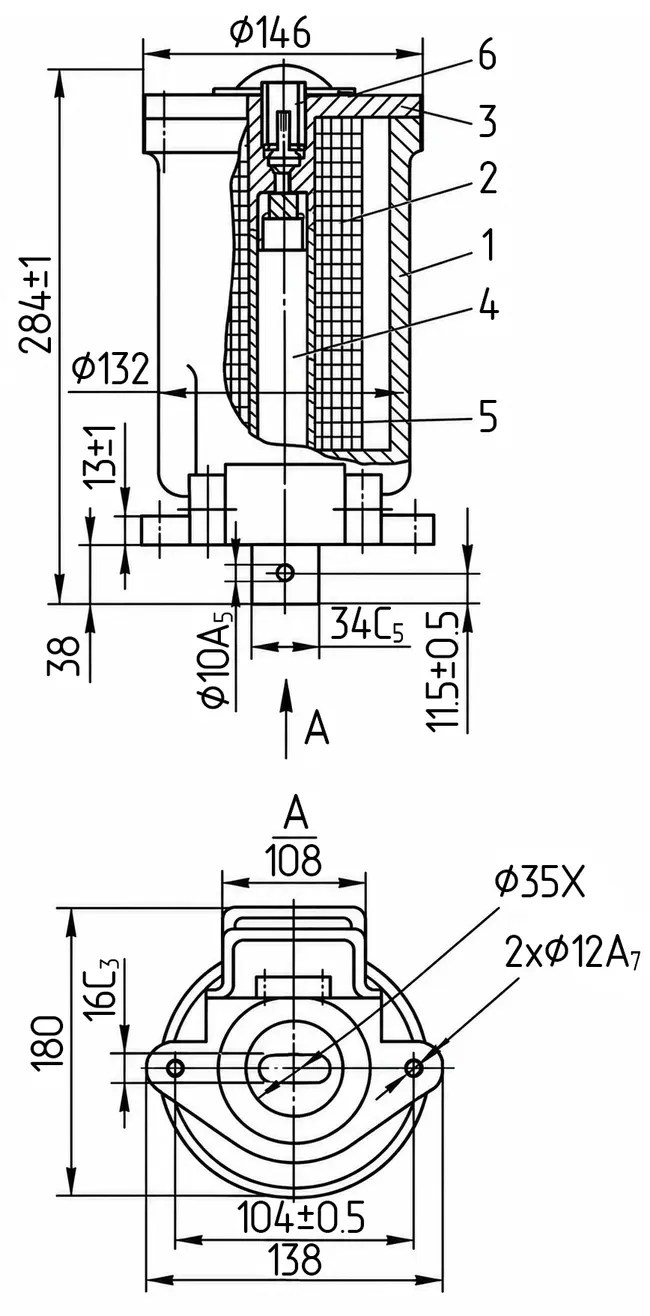

Основу конструкции электромагнита составляют неподвижный магнитопровод, включающий корпус 1 и крышку 3, подвижный якорь (сердечник) 4 и катушка 2, предназначенная для создания магнитного потока. Под действием магнитного поля якорь притягивается к крышке. Магнитопровод и якорь выполнены из материалов с высокой магнитной проводимостью.
При подаче напряжения на катушку якорь перемещается по немагнитной направляющей 5. Настройка тормозного момента воздушного демпфера осуществляется винтом 6, изменяющим проходное сечение воздушного канала. Конструкцией электромагнита не предусмотрен нижний упор, ограничивающий ход якоря, поэтому его перемещение вниз не имеет фиксированного ограничения. Вращение якоря вокруг вертикальной оси также не ограничивается. Для соединения якоря с приводным механизмом на его конце выполнено специальное отверстие.
Исполнение 220 В ПВ40% рассчитано на работу с относительной продолжительностью включения 40%. Поэтому при подборе катушки необходимо учитывать не только напряжение питания, но и требуемый режим работы. Катушки с одинаковым напряжением, но разным ПВ не следует считать автоматически взаимозаменяемыми.

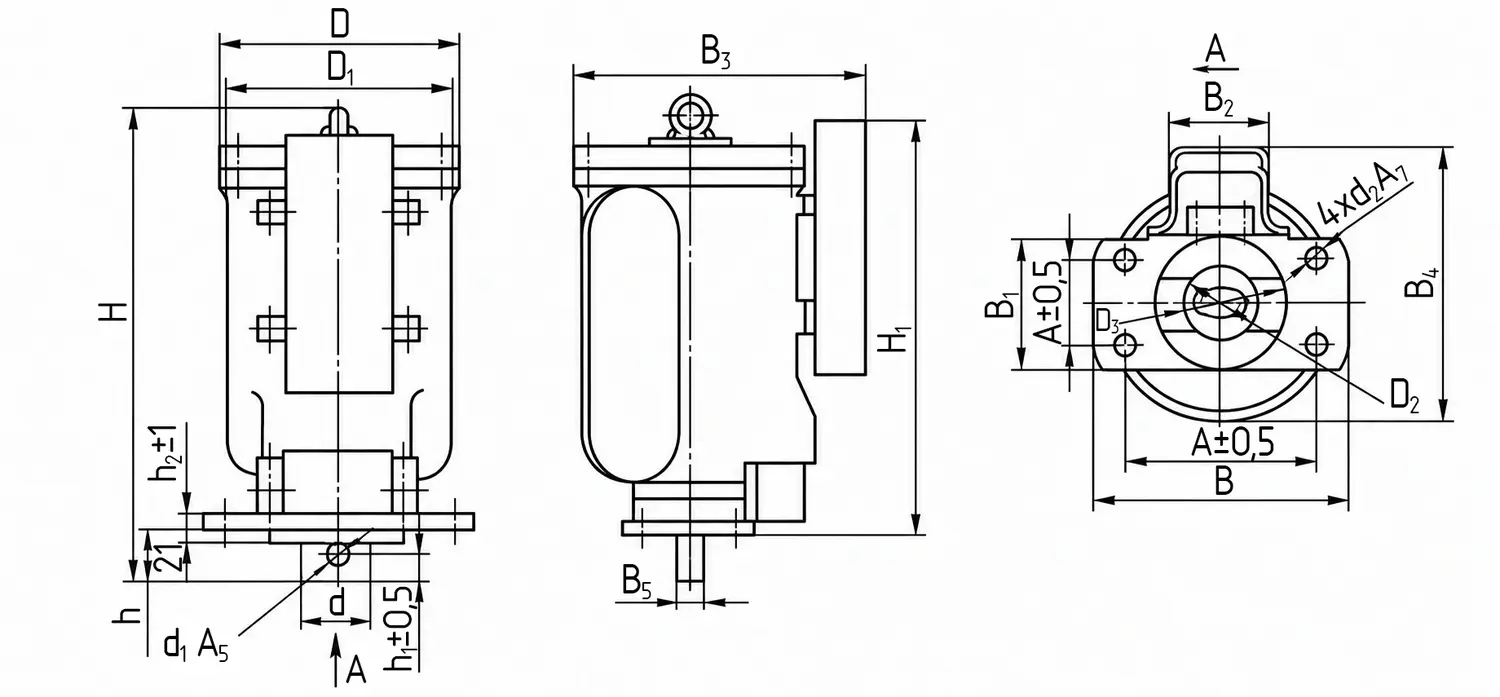

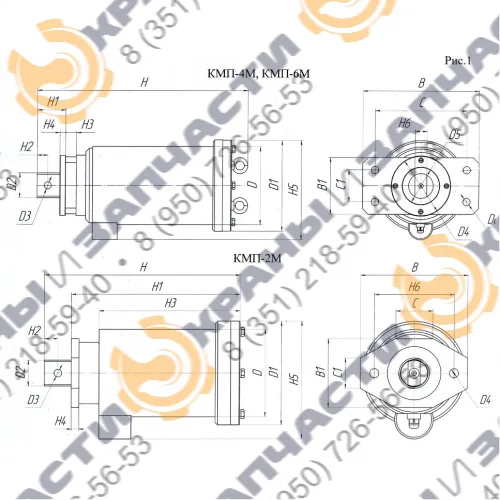

Габаритные и присоединительные размеры электромагнита КМП=4А
| Обозначение | A | A1 | B | B1 | B2 | B3 | B4 | B5 | D | D1 | D2 | D3 | d | d1 | d2 | H | H1 | h | h1 | h2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | КМП-4А | 180 | 60 | 226 | 106 | 126 | 268 | 225 | 25С5 | 203 | 188 | 65X | 115 | 50X5 | 14 | 13 | 439 | 334 | 51 | 25 | 20 |
Характеристики
| Наименование | Значение |
|---|---|
| Напряжение, В | 380 |
| Номинальный ток, А | 1,36 |
| Степень защиты | IP00 |
| Масса, кг | 0,3 |
