Упругая втулочно-пальцевая муфта (МУВП) назначение и особенности
Упругая втулочно-пальцевая муфта (МУВП) предназначена для передачи крутящего момента между механизмами, обеспечивая надежное соединение валов. Она эффективно компенсирует их смещение, снижает динамические нагрузки и сглаживает вибрации, возникающие в процессе работы.
Муфты этого типа широко используются в различных отраслях благодаря своей универсальности и способности работать в условиях нестабильной нагрузки: в трансмиссиях транспортных средств (включая козловые, башенные и мостовые краны, а также другую спецтехнику), в электрических приводах промышленных станков и механизмов, в насосном оборудовании и энергетических установках.

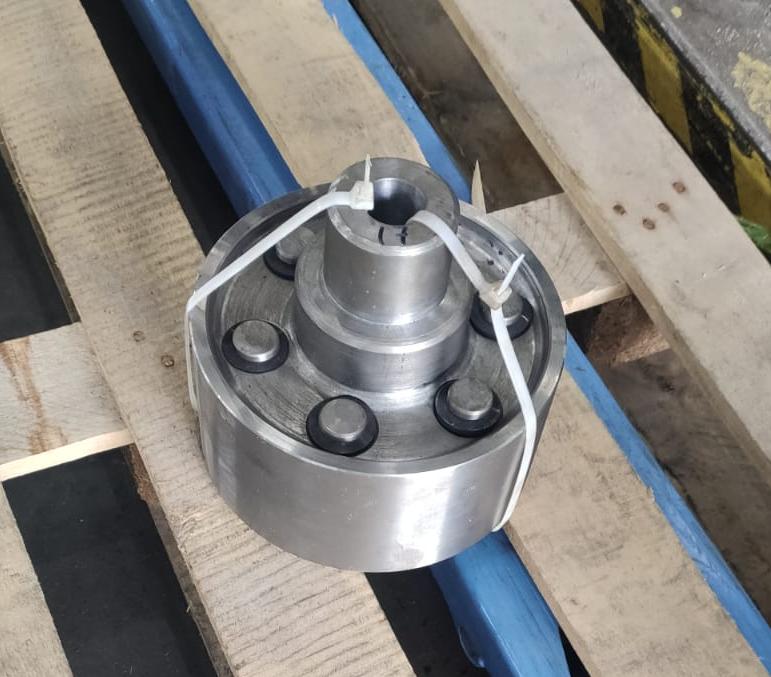

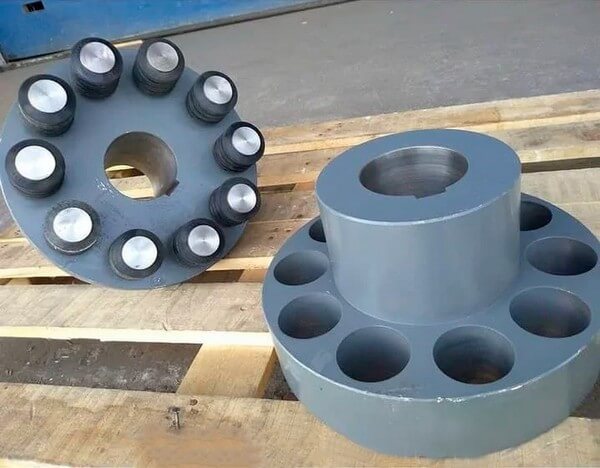

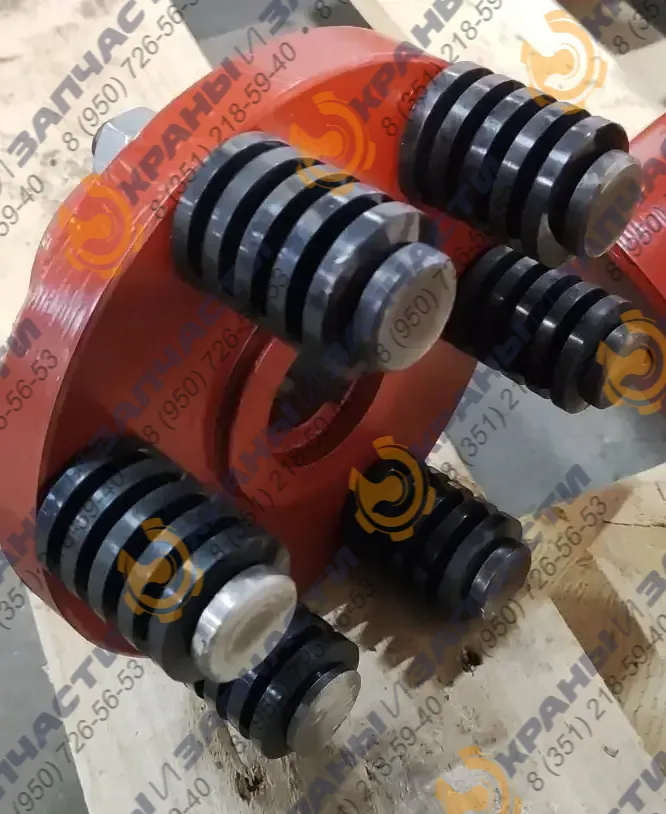

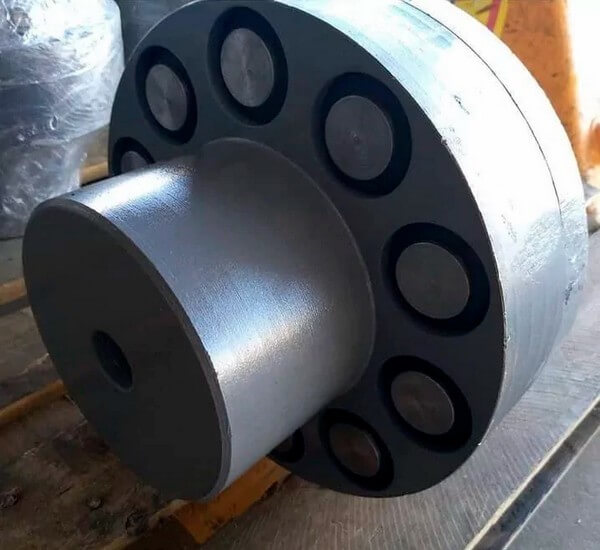

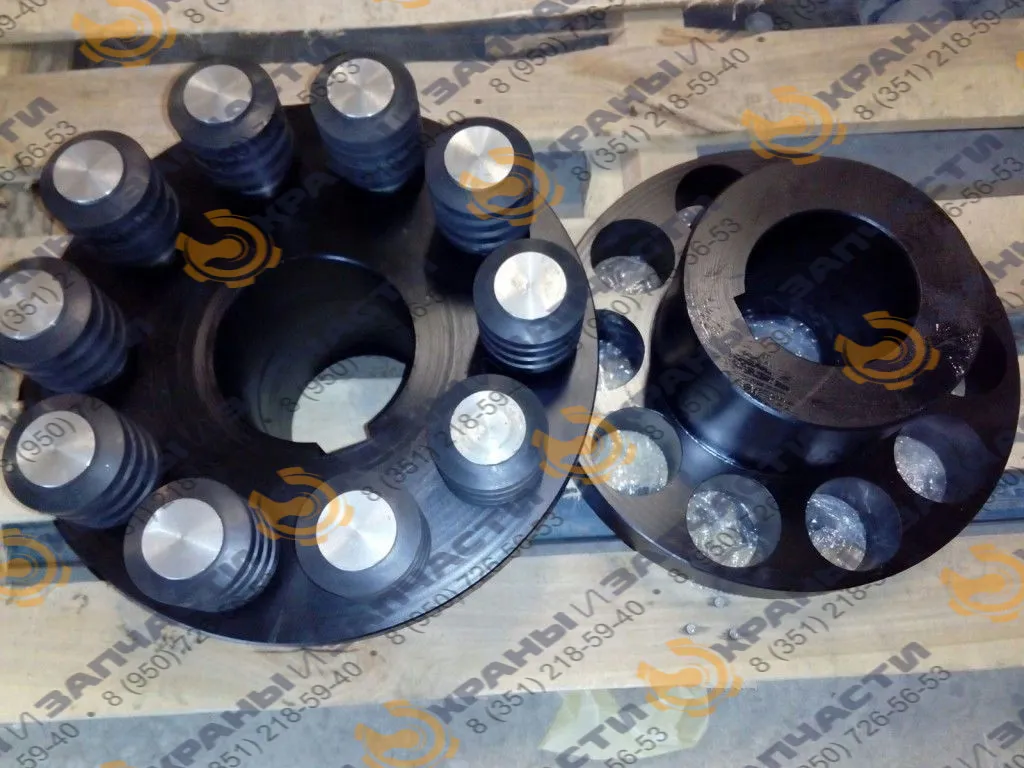

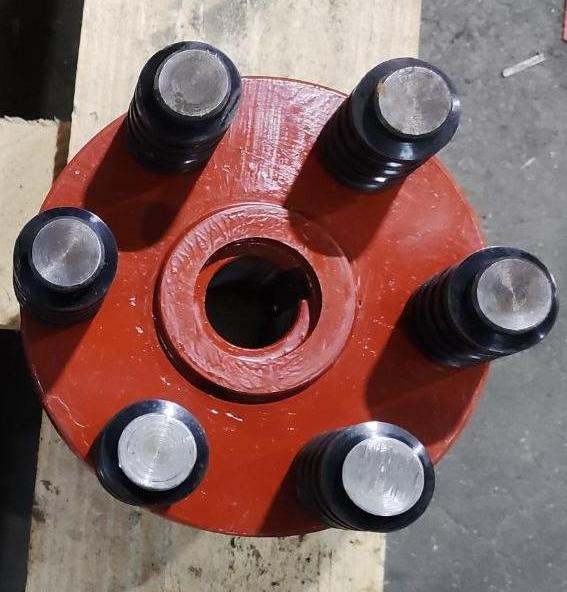

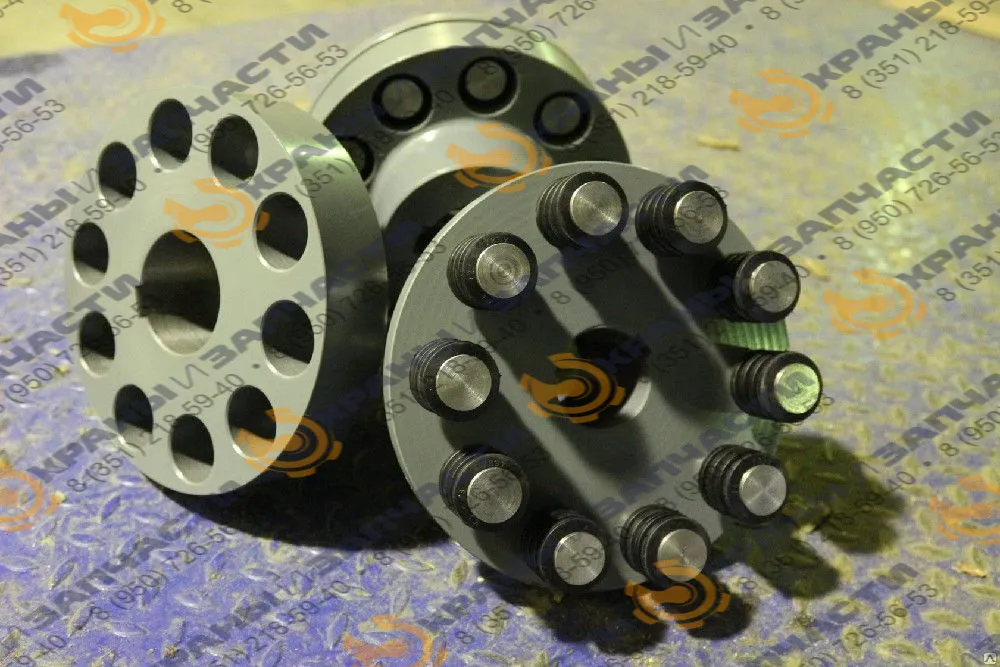

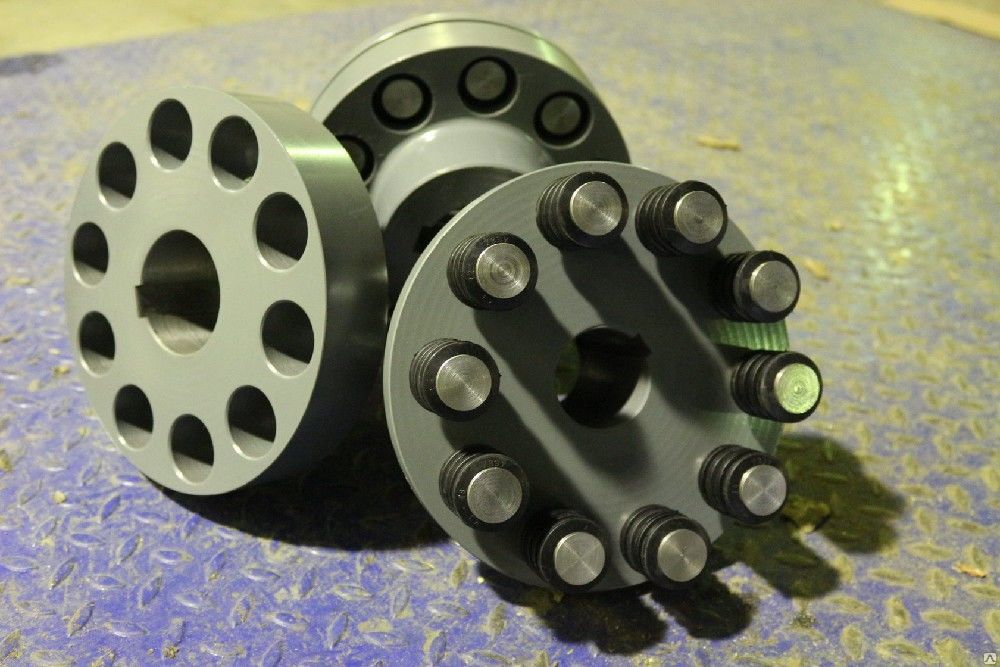

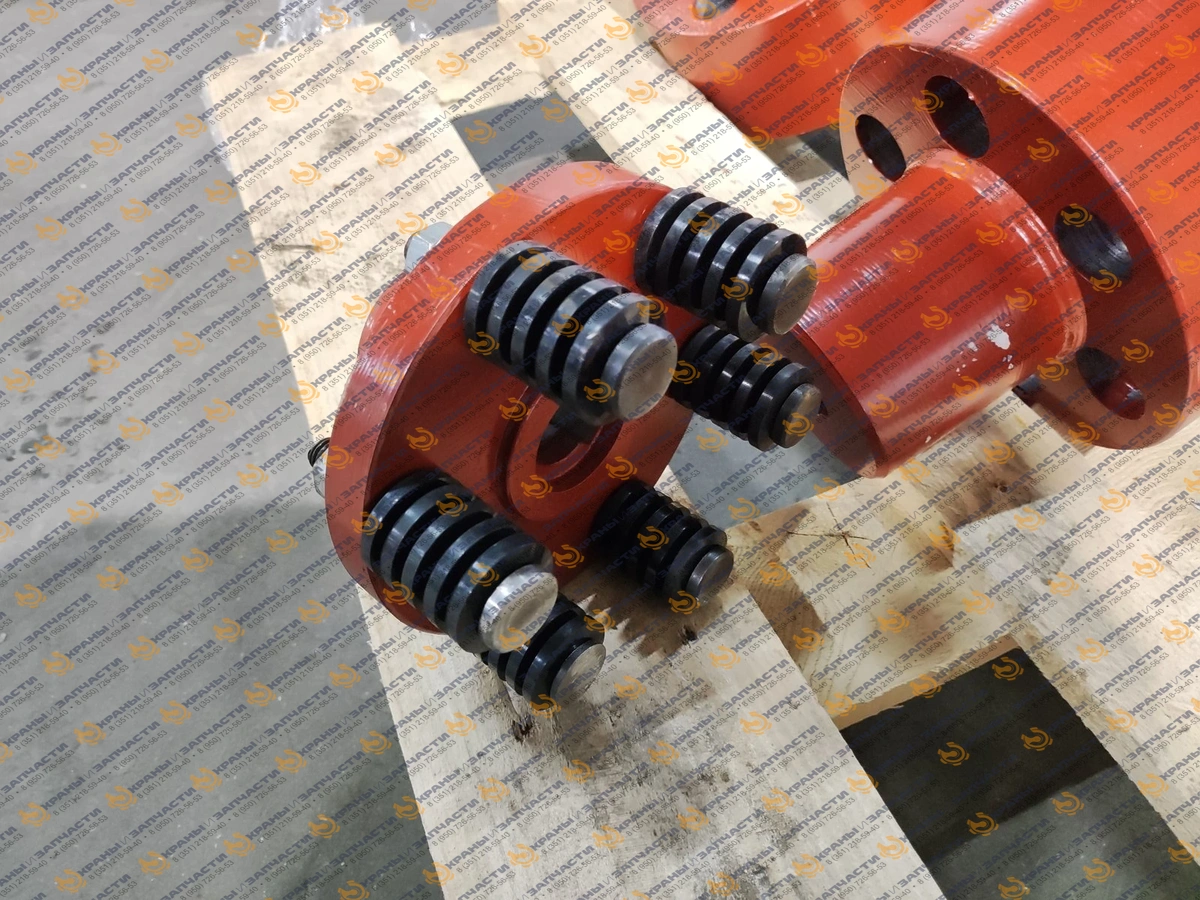

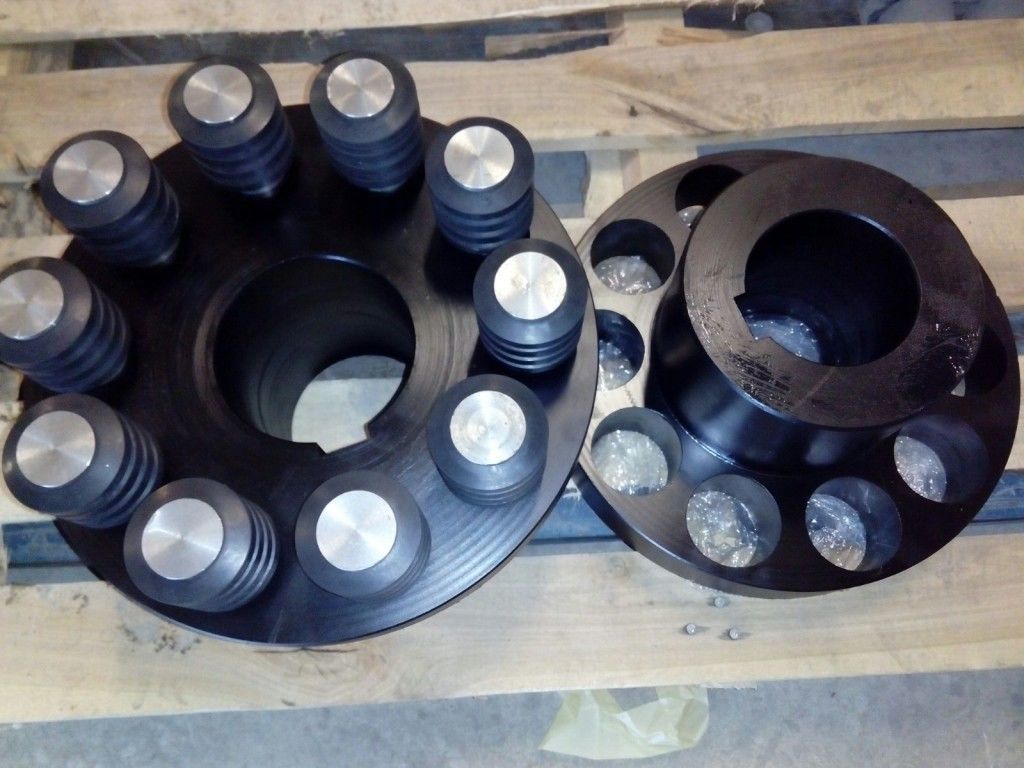

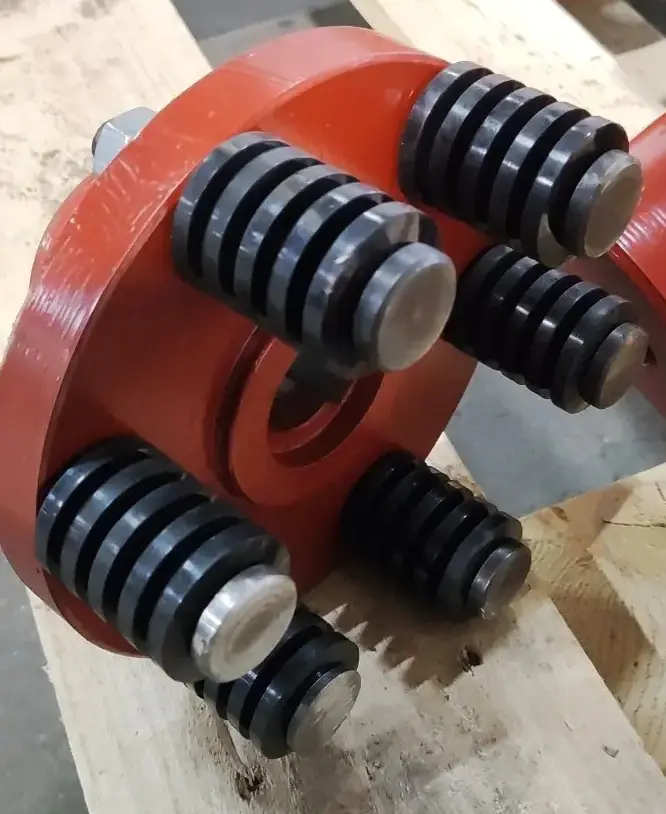

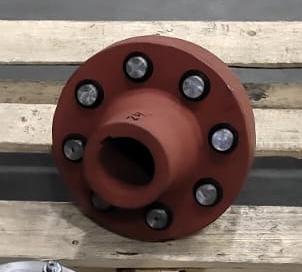

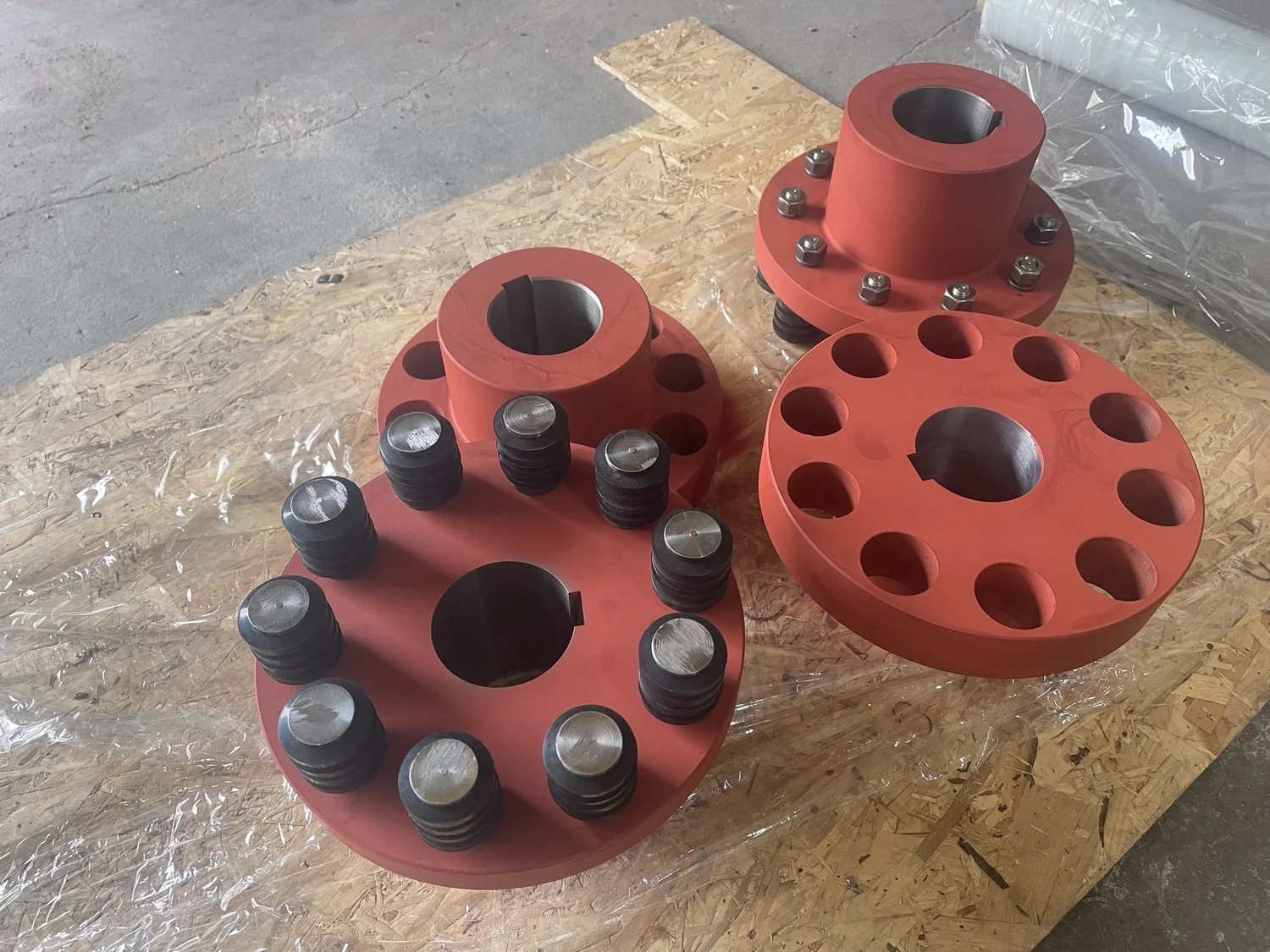

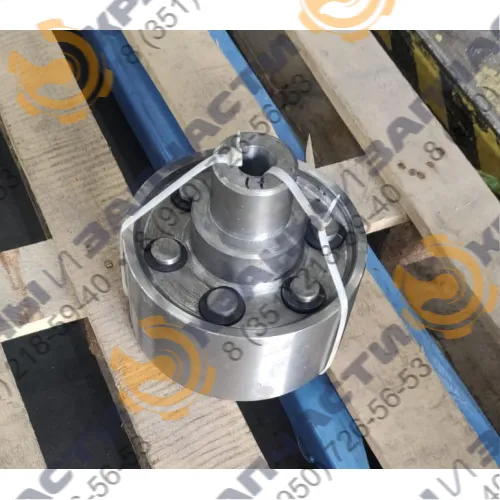

Конструкция муфты МУВП
Конструкция муфты включает несколько ключевых элементов, обеспечивающих ее функциональность:
- Втулка - основной компонент, который монтируется на соединяемые валы.

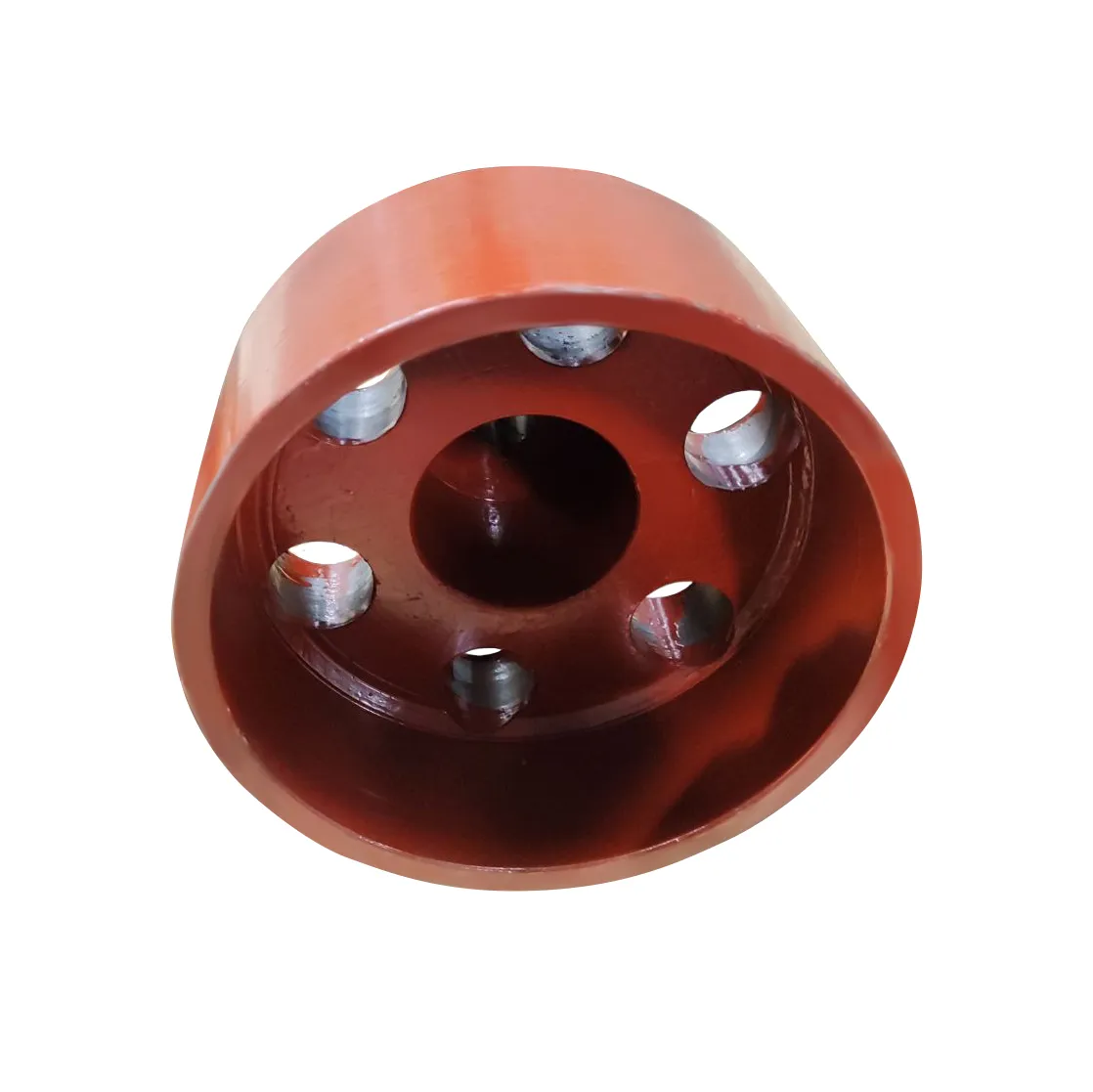

- Две полумуфты с коническими или цилиндрическими отверстиями для фиксации на валах.
- Упругие пальцы, установленные в отверстиях одной из полумуфт, обеспечивающие гибкость соединения.
- Резиновые кольца или втулки, расположенные на пальцах для дополнительной амортизации.
Полумуфты и пальцы обычно изготавливаются из высокопрочной стали (например, марки 45). В некоторых случаях применяются алюминиевые сплавы или другие материалы, в зависимости от условий эксплуатации.
Принцип работы
Функционирование муфты МУВП основано на упругости ее элементов. При вращении валов с разной скоростью или под воздействием нагрузки возникает угловое смещение. Упругие пальцы деформируются, поглощая это смещение, что обеспечивает плавную передачу крутящего момента и защиту механизма от перегрузок.
Условные обозначения
Муфты МУВП маркируются по ключевым параметрам:
| Ткр | Номинальный крутящий момент (Н·м). |
|---|---|
| d | Диаметр посадочных отверстий втулок или полумуфт (мм). |
Исполнение втулок:
- Цилиндрические отверстия для длинных концов валов (ГОСТ 12080).
- Цилиндрические отверстия для коротких концов валов (ГОСТ 12080).
- Конические отверстия для длинных концов валов (ГОСТ 12081).
- Конические отверстия для коротких концов валов (ГОСТ 12081).
Примеры обозначений:
МУВП-11-4000-85-1У3: муфта с крутящим моментом 4000 Н·м, диаметром отверстий 85 мм, исполнением 1, климатическим исполнением У, категорией размещения 3.
МУВП-7-500-40-1-45-4У3: муфта с крутящим моментом 500 Н·м, втулками с отверстиями 40 мм (исполнение 1) и 45 мм (исполнение 4), климатическим исполнением У, категорией размещения 3.
Технические характеристики
Муфты МУВП выпускаются в различных типоразмерах, что позволяет подобрать подходящий вариант под конкретные условия эксплуатации.
Муфта упругая втулочно-пальцевая - чертеж

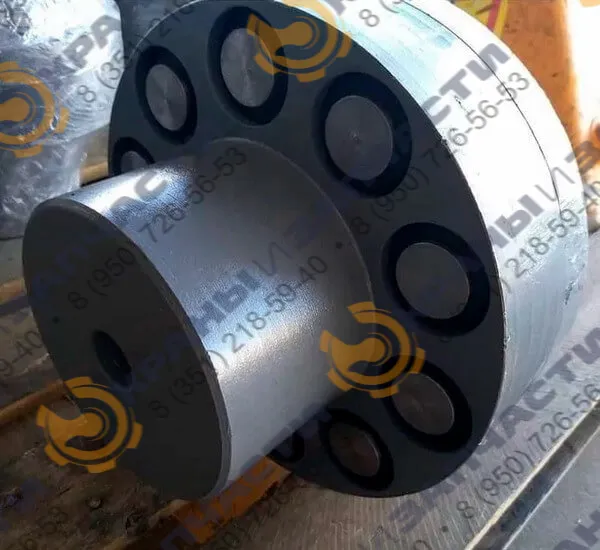

| Муфта | Момент, Н·м | d/d1 (Ряд 1) | d/d1 (Ряд 2) | D макс | L1 | L2 | L3 | L4 | I1 | I2 | I3 | I4 | Об/с макс |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| МУВП 1 | 6,3 | 9-11 | - | 71 | 43-49 | 43 | 43-49 | - | 20-23 | 20 | 13-16 | - | 147 |
| МУВП 2 | 16 | 12-16 | - | 75 | 63-83 | 53-59 | 63-83 | 59 | 30-40 | 25-28 | 20-30 | 18 | 127 |
| МУВП 3 | 31,5 | 16-18 | 19 | 90 | 84 | 60 | 84 | 60 | 40 | 28 | 30 | 18 | 106 |
| МУВП 4 | 63 | 20-22 | 24 | 100 | 104 | 76 | 104 | 76 | 50 | 36 | 38 | 24 | 95 |
| МУВП 5 | 125 | 25-28 | 30 | 120 | 125-165 | 89-121 | 125-165 | 89-121 | 60-80 | 42-58 | 44-60 | 26-38 | 77 |
| МУВП 6 | 250 | 32-45 | 35-42 | 140 | 165-225 | 121-169 | 165-225 | 121-169 | 80-110 | 58-82 | 60-85 | 38-56 | 63 |
| МУВП 7 | 500 | 40-45 | 42 | 170 | 225 | 169 | 225 | 169 | 110 | 82 | 85 | 56 | 60 |
| МУВП 8 | 710 | 45-56 | 48-55 | 190 | 226 | 170 | 226 | 170 | 110 | 82 | 85 | 56 | 50 |
| МУВП 9 | 1000 | 50-63 | 55-70 | 220 | 226-286 | 170-216 | 226-286 | 170-216 | 110-140 | 82-105 | 85-107 | 56-72 | 48 |
| МУВП 10 | 2000 | 63-90 | 65-85 | 250 | 288-348 | 218-268 | 288-348 | 218-268 | 140-170 | 105-130 | 107-135 | 72-95 | 38 |
| МУВП 11 | 4000 | 80-90 | 85-95 | 320 | 350 | 270 | 350 | 270 | 170 | 130 | 135 | 95 | 30 |
| МУВП 12 | 8000 | 100-125 | 120 | 400 | 432 | 342 | 432 | 342 | 210 | 165 | 170 | 125 | 24 |
| МУВП 13 | 16000 | 125-180 | 120-150 | 500 | 435-615 | 345-495 | 435-615 | 345-495 | 210-300 | 165-240 | 170-245 | 125-185 | 19 |
Подбор муфты МУВП по параметрам
Укажите диаметр валов, крутящий момент и условия эксплуатации — подберём подходящий типоразмер и исполнение.
Масса: 0,58–308,11 кг. Частота вращения: до 147 с⁻¹.

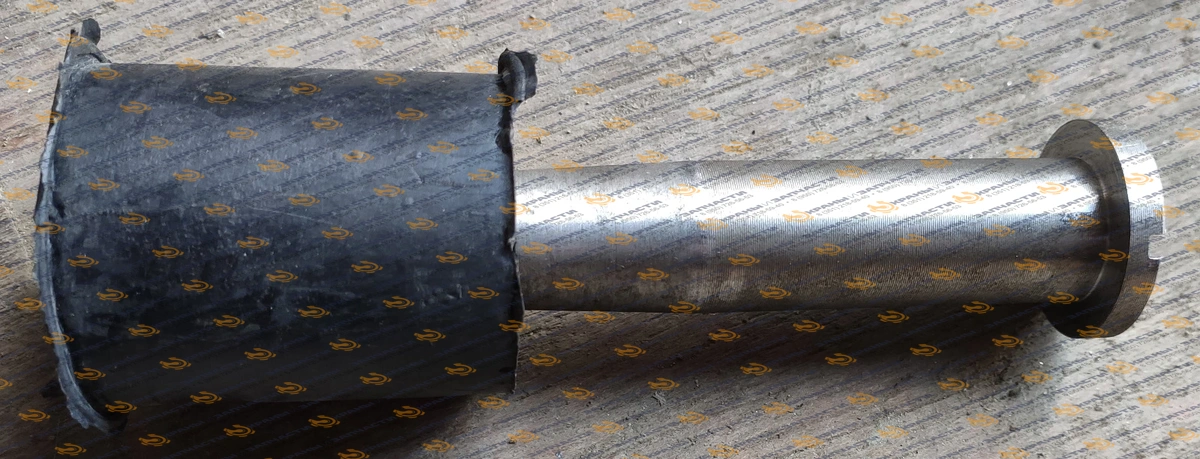

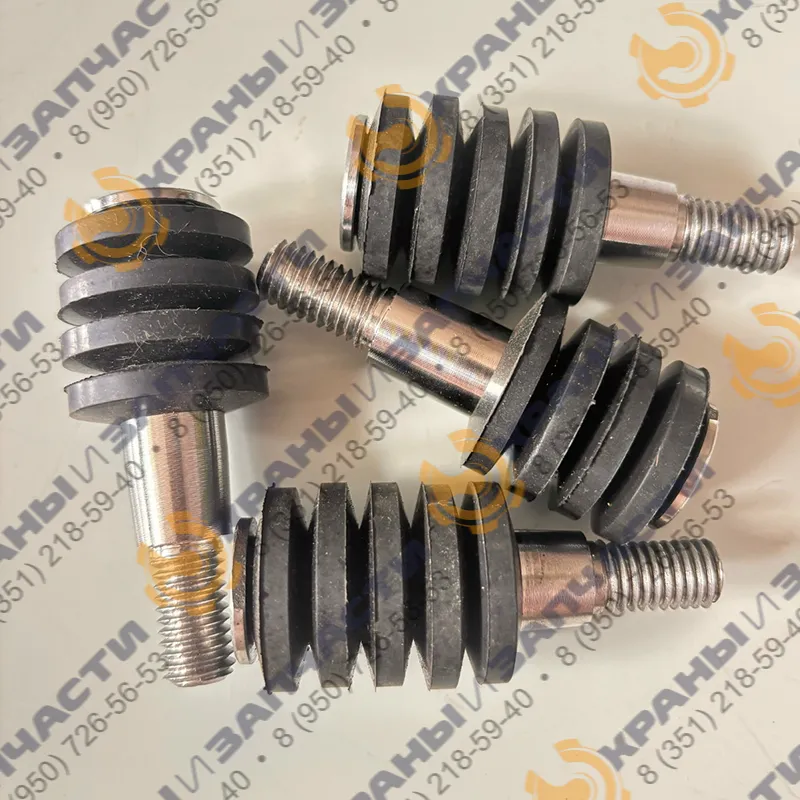

Палец МУВП
Палец МУВП является деталью муфты МУВП, осуществляющей соединение двух полумуфт и передающий крутящий момент от одной полумуфты другой. На пальцы надеваются упругие втулки или упругие кольца, которые позволяют компенсировать перекос и смещение валов. Пальцы МУВП изготавливаются в соответствии с ГОСТ 21424-93.
| Пальцы | Втулки распорные | Втулки упругие | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | D2 | L | d0 | l1 | l2 | l3 | l4 | h | b1 | c | D3 | s | d5 | D1 | l5 | l6 | t |
| 8 | 12 | 21 | M6 | 15 | 13 | 1,5 | 6 | 1 | 1,5 | 1 | 12 | 3 | 12 | 16 | 10 | 2,5 | 5 |
| 10 | 15 | 45 | M8 | 30 | 19 | 2 | 8 | 1,5 | 2 | 1,6 | 15 | 4 | 14 | 19 | 15 | 2,5 | 5 |
| 14 | 20 | 66 | M10 | 47 | 33 | 2 | 8 | 1,5 | 2 | 1,6 | 20 | 5 | 20 | 26 | 28 | 3,5 | 7 |
| 18 | 25 | 85 | M12 | 62 | 42 | 3 | 8 | 2 | 3 | 1,6 | 25 | 6 | 25 | 35 | 36 | 4,5 | 9 |
| 24 | 32 | 106 | M16 | 79 | 52 | 3 | 10 | 2 | 3 | 2 | 32 | 8 | 32 | 45 | 44 | 6 | 11 |
Кольца МУВП
Кольцо МУВП - резиновый компонент, используемый для соединения соосных валов, передачи крутящего момента между ними или между валом и связанной деталью, а также для снижения динамических нагрузок; может применяться в сочетании с втулкой.
| Тип колец МУВП | Размер: D x d x h x b (мм) |
|---|---|
| К1 | 19 х 10 х 5 х 2.5 |
| К2 | 27 х 14 х 7 х 3.5 |
| К3 | 35 х 18 х 9 х 4.5 |
| К4 | 45 х 24 х 11 х 6.0 |
| К5 | 56.5 х 30 х 14 х 7.5 |
| К6 | 70.5 х 38 х 18 х 9.5 |
| К7 | 86.5 х 45 х 22 х 11.5 |
Втулки МУВП
Втулка МУВП - резиновый элемент, широко используемый в разнообразных механических системах и агрегатах для обеспечения гибкости и амортизации при передаче крутящего момента; при этом стоит отметить, что втулки, как правило, изготавливаются на заказ, из-за чего их размеры не стандартизированы.
| Тип Втулки | Размер: D x d x h (мм) |
|---|---|
| К1 | 19 х 10 x 15 |
| К2 | 14 x 27 х 28 |
| К3 | 18 х 36 х 36 |
| К4 | 24 х 45 х 44 |
| К5 | 30 х 56.5 х 56 |
| К6 | 38 х 70.5 х 72 |
| - | 24 x 38 x 65 |
| - | 24 x 40 x 40 |
| - | 29 x 48.5 x 50 |
| - | 35 x 58 x 50 |
| - | 45 x 68 x 60 |
| - | 50 x 78.5 x 70 |
Преимущества и особенности выбора муфт МУВП
Упругие муфты МУВП обладают рядом достоинств, которые делают их востребованными в промышленности:
- Гибкость соединения: эффективное сглаживание угловых и радиальных смещений валов.
- Амортизация нагрузок: снижение вибраций и ударных воздействий, что защищает оборудование.
- Простота эксплуатации: легкость установки и минимальные требования к обслуживанию.
- Долговечность: высокая надежность при соблюдении условий эксплуатации.
Особенности выбора
При подборе муфты МУВП важно учитывать:
- Характеристики соединяемых валов (диаметр, тип отверстий).
- Условия эксплуатации (температура, влажность, нагрузки).
- Требуемый крутящий момент и частоту вращения.
- Необходимость регулярной проверки целостности резиновых колец (втулок), так как при износе не слышно шума, что может привести к повреждению муфты.
Муфты изготавливаются в соответствии с ГОСТ 21424-93, что гарантирует их качество и долговечность. При необходимости возможно производство муфт с нестандартными параметрами для специфических задач.
