Муфта МУВПТ-160 упругая втулочно‑пальцевая с тормозным шкивом
по чертежам заказчика
широкая база чертежей в наличии
Муфта МУВПТ-160 — упругая втулочно‑пальцевая с тормозным шкивом (диаметр шкива — 160 мм). Изделие совмещает функции передачи крутящего момента и торможения: упругие элементы демпфируют динамические нагрузки, а тормозной шкив служит рабочей поверхностью для остановки приводного механизма.
Основное назначение муфты — соединение соосных валов инженерного оборудования с компенсацией небольших перекосов, осевых и угловых смещений, а также гашением вибраций и ударных нагрузок в приводе. Интегрированный тормозной шкив позволяет оперативно останавливать механизм, повышая безопасность и управляемость технологического оборудования.
Упругие втулки из эластомера обеспечивают демпфирование динамических воздействий, а стандартизированная посадочная геометрия полумуфт гарантирует совместимость с типовыми валами, упрощая монтаж и демонтаж при регламентных работах.

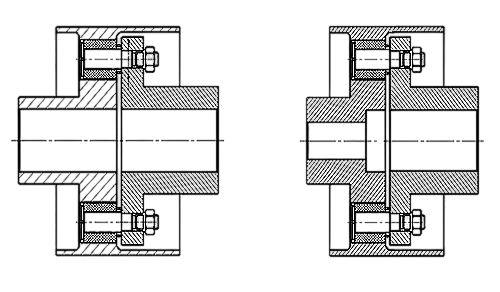

Таблица основных размеров муфты МУВПТ-160 с тормозным шкивом (барабаном)
| Наименование |
Номинальный крутящий момент, Hxм |
D, тормозного шкифа |
D, полумуфты |
d/d 3, мм |
d 1 мм |
L, мм |
Масса, кг |
|
МУВПТ-160 - 250 H · м |
250 | 160 | 140 | до 48 | до 48 | до 225 | 15 |
Таблица основных размеров муфты МУВПТ-160 с тормозным шкивом (барабаном)
Характеристики
| Наименование | Значение |
|---|---|
| Диаметр тормозного шкива (D), мм | 160 |
| Диаметр полумуфты (Dₚ), мм | 140 |
| Диаметр вала (d/d₁), мм | до 48 |
| Длина муфты (L), мм | до 225 |
| Масса, кг | 15 |
