- Описание
| Наименование | Значение |
|---|---|
| Базовый трактор | Т10МЧБ |
| Модель двигателя | Д180 |
| Эксплуатационная мощность двигателя | кВт (л.с.) при 1250 об/мин, 132 (180) |
| Тип двигателя | пусковой |
| Грузоподъемность номинальная | на плече 2,5 м, 12,5 т |
| Грузоподъемность максимальная | на плече 1,22,27 т |
| Момент грузовой устойчивости | 35 т х м |
| Максимальная высота подъема крюка | 5,4 м |
| Глубина опускания крюка при минимальном вылете крюка | 2,5 м |
| Скорость передвижения км/ч (вперед) | 1,75-7,06 |
| Скорость передвижения км/ч (назад) | 2,49-8,41 |
| Среднее давление на грунт левой гусеницы (при использовании всего момента устойчивости и нагрузке на крюке 20 т.) | 1,7 кгс/см. кв |
| Расчетное максимальное тяговое усилие на ведущих колесах | 23 т |
| Эксплуатационная масса | 28350 кг |
| Емкость топливного бака | 300 л |
| Длина стрелы | 7 м |
| Трансмиссия | механическая |
| Тележка | 7-катковая |

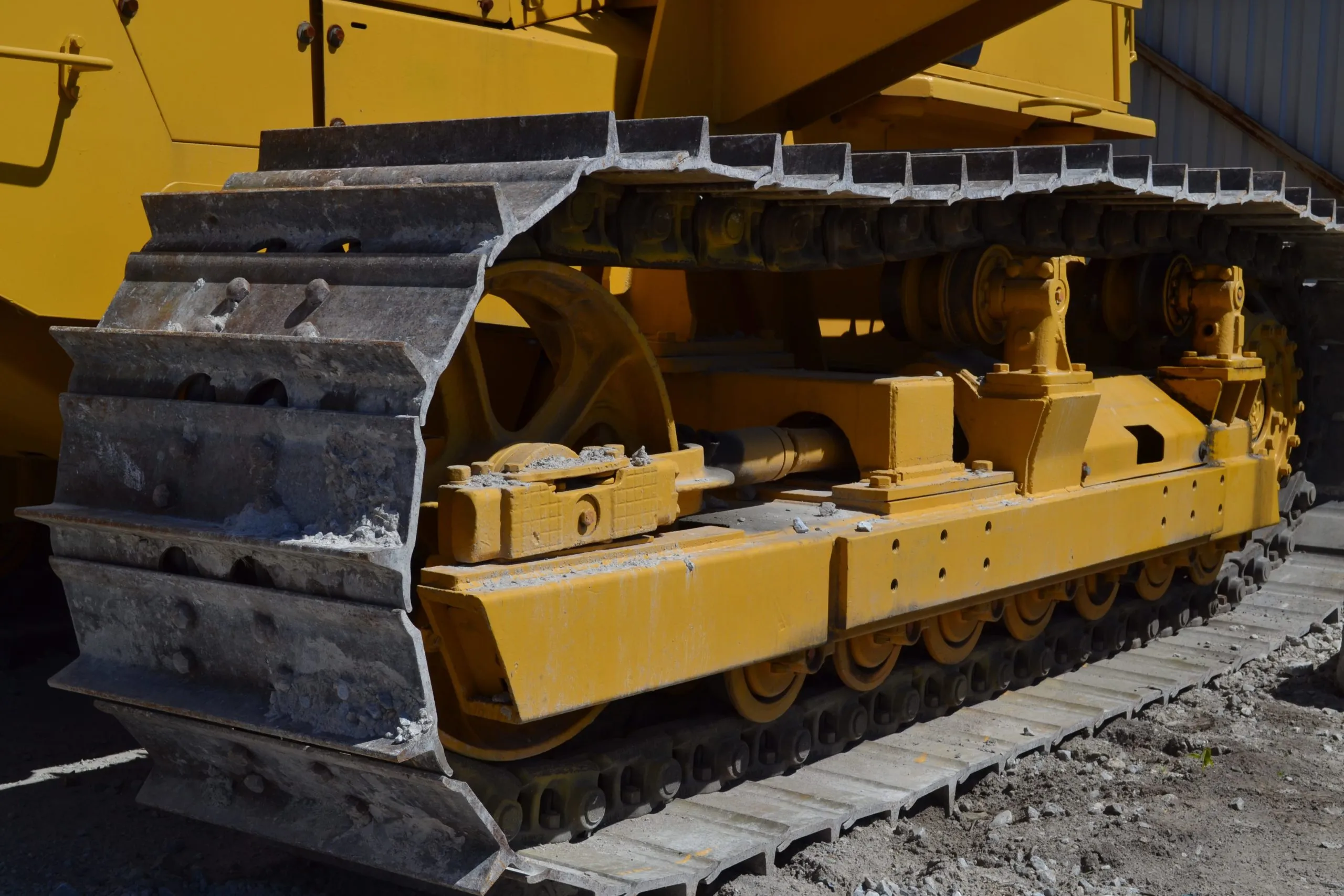

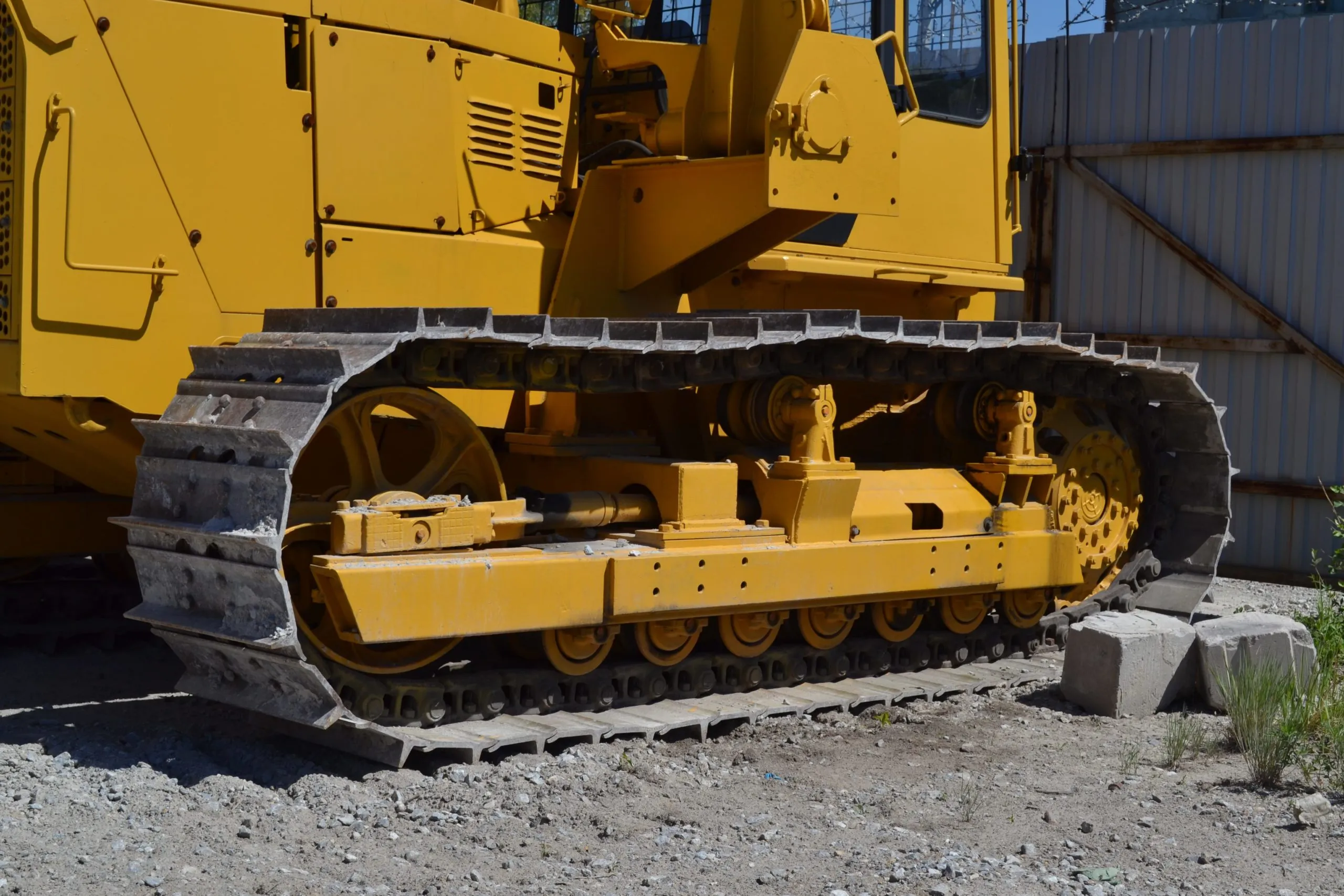

| Ширина башмака гусеницы | 900 мм |
| Жидкостный подогреватель | теплостар |
| Кабина | 4-х гранная |
| Масса | 29,5 тонн |
| Тип лебёдки | двухбарабанная, реверсивная, с многодисковыми фрикционными муфтами включения и гидравлическим управлением |
| Привод | от верхнего вала коробки передач через трехступенчатый редуктор, цепную передачу и карданный вал |
| Тормоза | ленточные, нормально замкнутые |
| Скорость подъема и опускания крюка м/мин (первая) | 1,6-3,3 |
| Скорость подъема и опускания крюка м/мин (вторая) | 6,2-13 |
| Скорость подъема и опускания крюка м/мин (третья) | 16,4-34 |
| Время изменения вылета груза от 1,5 м до 6,5 м при включенной передаче редуктора, (первая) не более | 56 с |
| Время изменения вылета груза от 1,5 м до 6,5 м при включенной передаче редуктора, (вторая) не более | 15 с |
| Время изменения вылета груза от 1,5 м до 6,5 м при включенной передаче редуктора, (третья) не более | 6 с |
| Диаметр грузового и стрелового каната | 19,5/20 мм |
| Длина грузового каната | 49 м |
| Длина стрелового каната | 45,5 м |
| Тип противовеса | не откидываемый |
| Количество грузов | 4 шт |
| Масса одного груза | 820 кг |
| Масса противовеса | 3840 кг |
| Картер лебедки | 18л |
| Картер зубчатых передач редуктора | 8л |
| Картер цепной передачи редуктора | 2л |
| Гидросистема трубоукладчика | 116,5л |
Описание

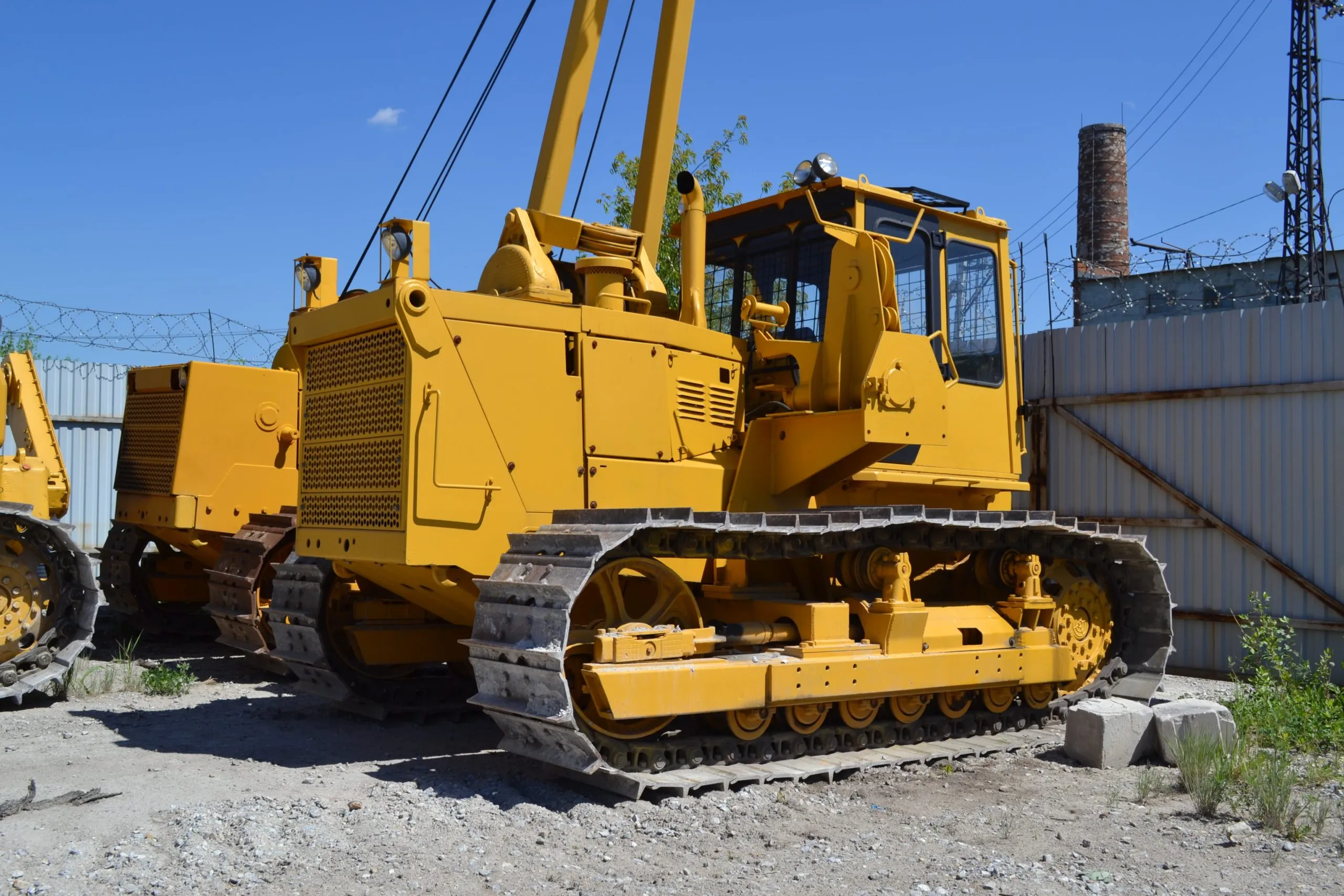

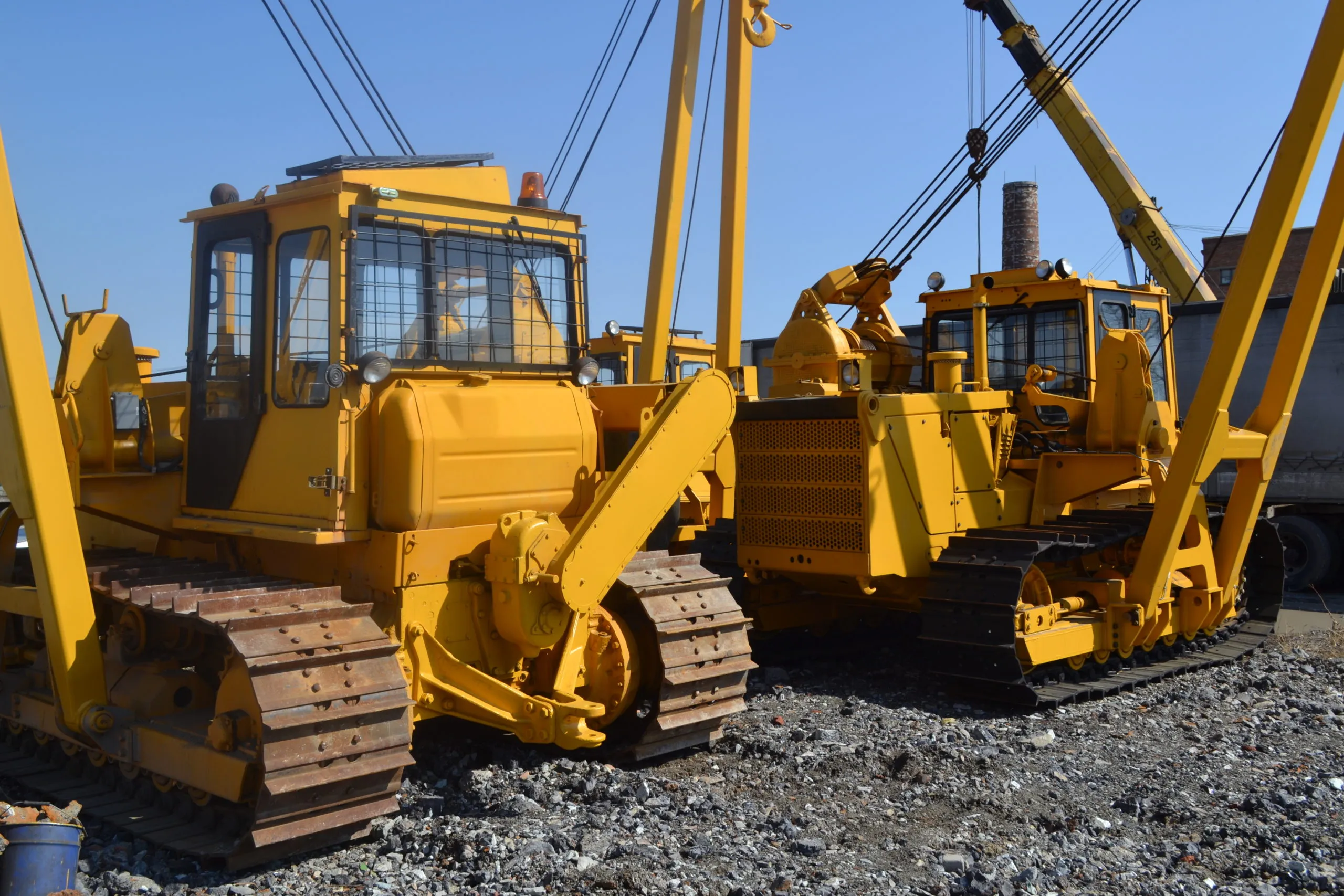

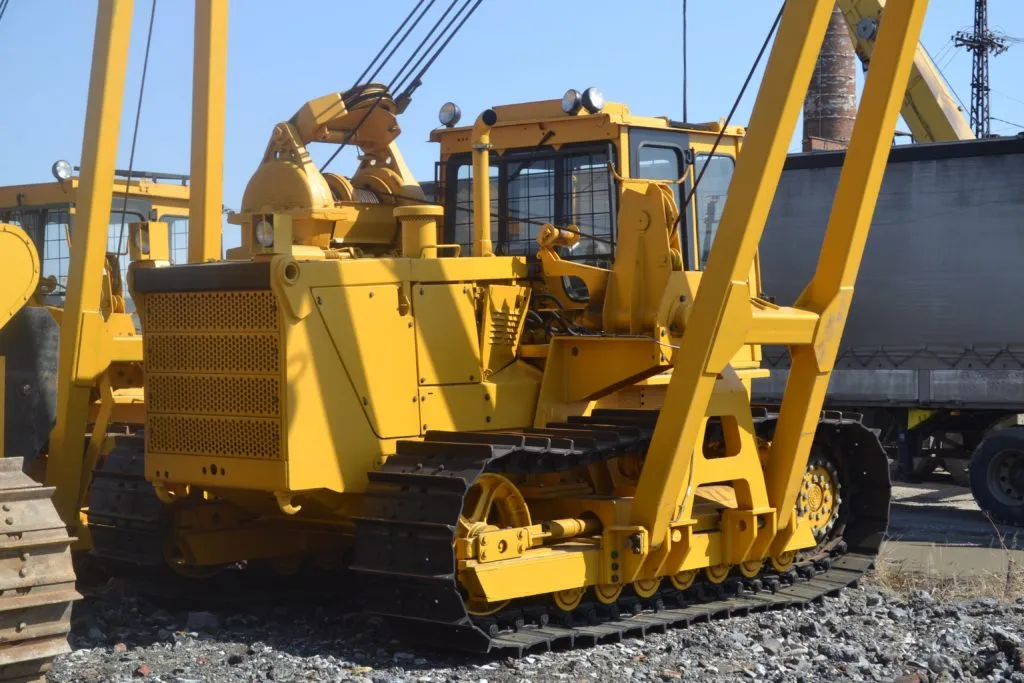

Трубоукладчик ТР20.22.01 - техника с грузоподъемностью 20 тонн, предназначена для выполнения подъемно-транспортных работ при строительстве трубопровода. Может поднимать и перемещать трубы с большим внешним диаметром (до 1020 мм включительно). Климатическое "северное" исполнение базовой модели позволяет эксплуатировать трубоукладчик в том числе в районах с крайне низкими температурами, на грунтах с низкой несущей способностью.
Применяется машина в жилищно-коммунальной сфере при ремонте, замене старых коммуникаций, а также прокладки новых линий и магистралей. В нефтегазовой сфере при строительстве подземных путей трубопровода с укладкой труб большого диаметра, в том числе в болотистой местности или на заснеженных участках.
Особенности трубоукладчика ТР20.22.01:
- возможность трех видов компоновки рабочих узлов,
- непритязательность к виду топлива, машина может работать на солярке, бензине, газоконденсате, керосине,
- высокая скорость работ и точность стыковки двух отрезков труб, благодаря снижения скорости опускания груза и снижению скорости движения на первой скорости, при одновременной функции быстрого подъема-опускания свободного крюка,
- высокая маневренность и устойчивость на поверхности, в том числе на грунтах с низкой несущей способностью,
- легкость эксплуатации в условиях Крайнего Севера,
- возможность быстрого ремонта всех узлов, в том числе в полевых условиях,
- доступность и невысокая стоимость запасных частей,
- длительный период эксплуатации между плановым сервисным обслуживанием.
Базовая комплектация:
- модернизированный под задачи трактор модели Т10МБ.0121 в спецкомплектации,
- двигатель мощностью 180 л.с. при 1250 оборотах в минуту,
- грузоподъемное оборудование (стрела стандартной длины с лебедкой и противовесом),
- износостойкие гусеницы с широким башмаком,
- прибор безопасности,
- утепленная кабина с панорамными окнами и вибро-шумоизоляцией,
- климатическое оборудование (вентиляционная и отопительная системы).
Дополнительная комплектация:
По желанию заказчика трубоукладчик ТР20.22.01 может быть укомплектован увеличенной стрелой длиной 9 метров, что позволяет работать с трубами и грузами превышающими диаметр.
