Характеристики
| Базовый трактор | Т10МЧБ |
| Время изменения вылета груза от 1,5 м до 6,5 м при включенной передаче редуктора, с, не более (вторая) | 15 |
| Время изменения вылета груза от 1,5 м до 6,5 м при включенной передаче редуктора, с, не более (первая) | 56 |
| Время изменения вылета груза от 1,5 м до 6,5 м при включенной передаче редуктора, с, не более (третья) | 6 |
| Гидросистема трубоукладчика | 116,5л |
| Глубина опускания крюка при минимальном вылете крюка | 2,5 м |
| Грузоподъемность максимальная | на плече 1,22,27 т |
| Грузоподъемность номинальная | на плече 2,5 м, 12,5 т |
| Диаметр грузовой и стреловой канаты | 19,5/20 мм |
| Длина грузового каната | 49 м |
| Длина стрелового каната | 45,5 м |
| Длина стрелы | 7 м |
| Емкость топливного бака | 300 л |
| Жидкостный подогреватель | теплостар |
| Кабина | 4-х гранная |
| Картер зубчатых передач редуктора | 8л |
| Картер лебедки | 18л |
| Картер цепной передачи редуктора | 2л |
| Количество грузов | 4 шт |
| Максимальная высота подъема крюка | 5,4 м |
| Масса | 29,5 тонн |
| Масса одного груза | 820 кг |
| Масса противовеса | 3840 кг |
| Модель двигателя | Д180 |
| Момент грузовой устойчивости | 35 т х м |
| Привод | от верхнего вала коробки передач через трехступенчатый редуктор, цепную передачу и карданный вал |
| Расчетное максимальное тяговое усилие на ведущих колесах | 23 т |
| Скорость передвижения, км/ч | вперед: 1,75-7,06 назад: 2,49-8,41 |
| Скорость подъема и опускания крюка, м/мин (вторая) | 6,2-13 |
| Скорость подъема и опускания крюка, м/мин (первая) | 1,6-3,3 |
| Скорость подъема и опускания крюка, м/мин (третья) | 16,4-34 |
| Среднее давление на грунт левой гусеницы (при использовании всего момента устойчивости и нагрузке на крюке 20 т.) | 1,7 кгс/см. кв |
| Тележка | 7-катковая |
| Тип двигателя | пусковой |
| Тип лебёдки | двухбарабанная, реверсивная, с многодисковыми фрикционными муфтами включения и гидравлическим управлением |
| Тип противовеса | не откидываемый |
| Тормоза | ленточные, нормально замкнутые |
| Трансмиссия | механическая |
| Ширина башмака гусеницы | 900 мм |
| Эксплуатационная масса | 28350 кг |
| Эксплуатационная мощность двигателя | кВт (л.с.) при 1250 об/мин, 132 (180) |
Описание

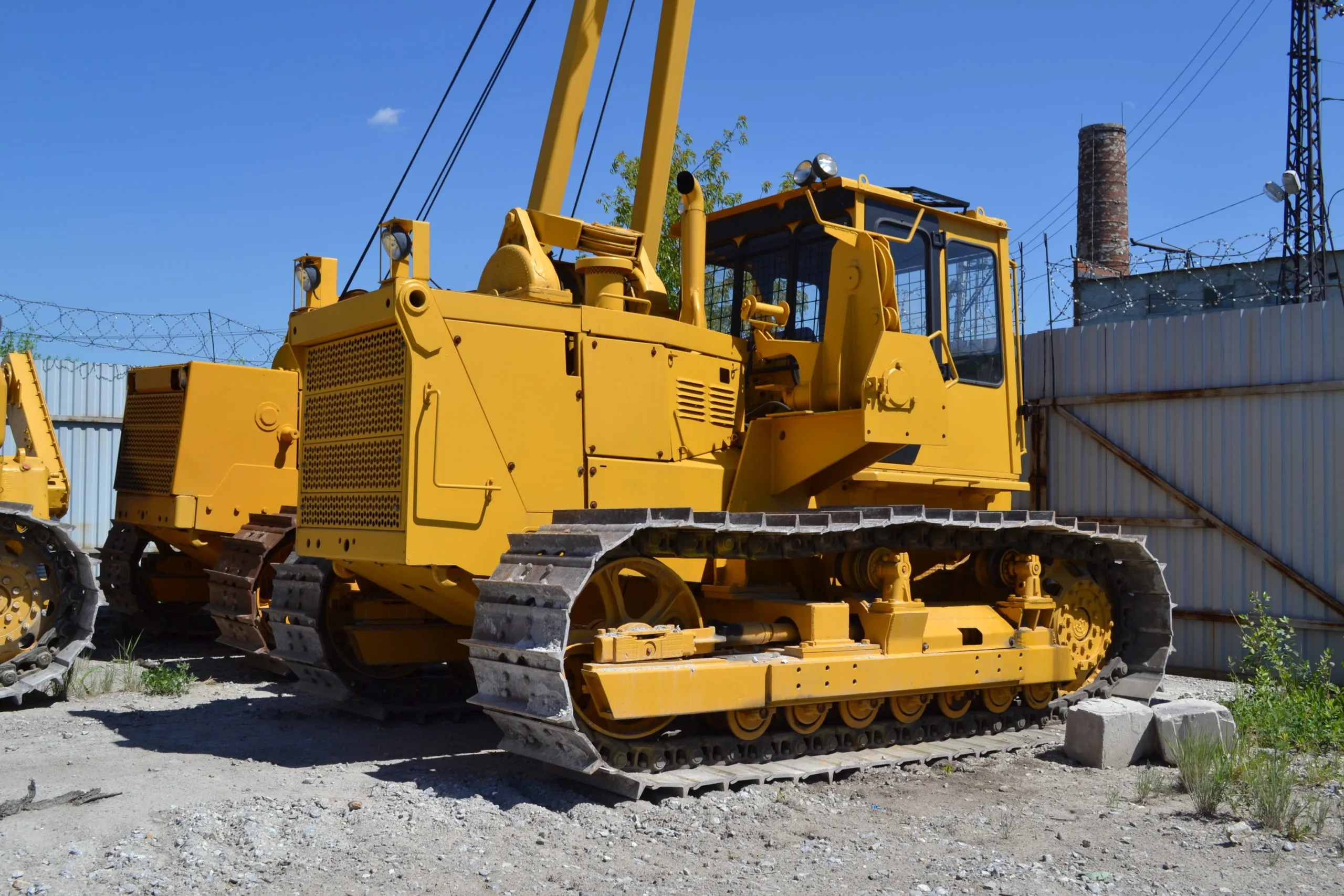

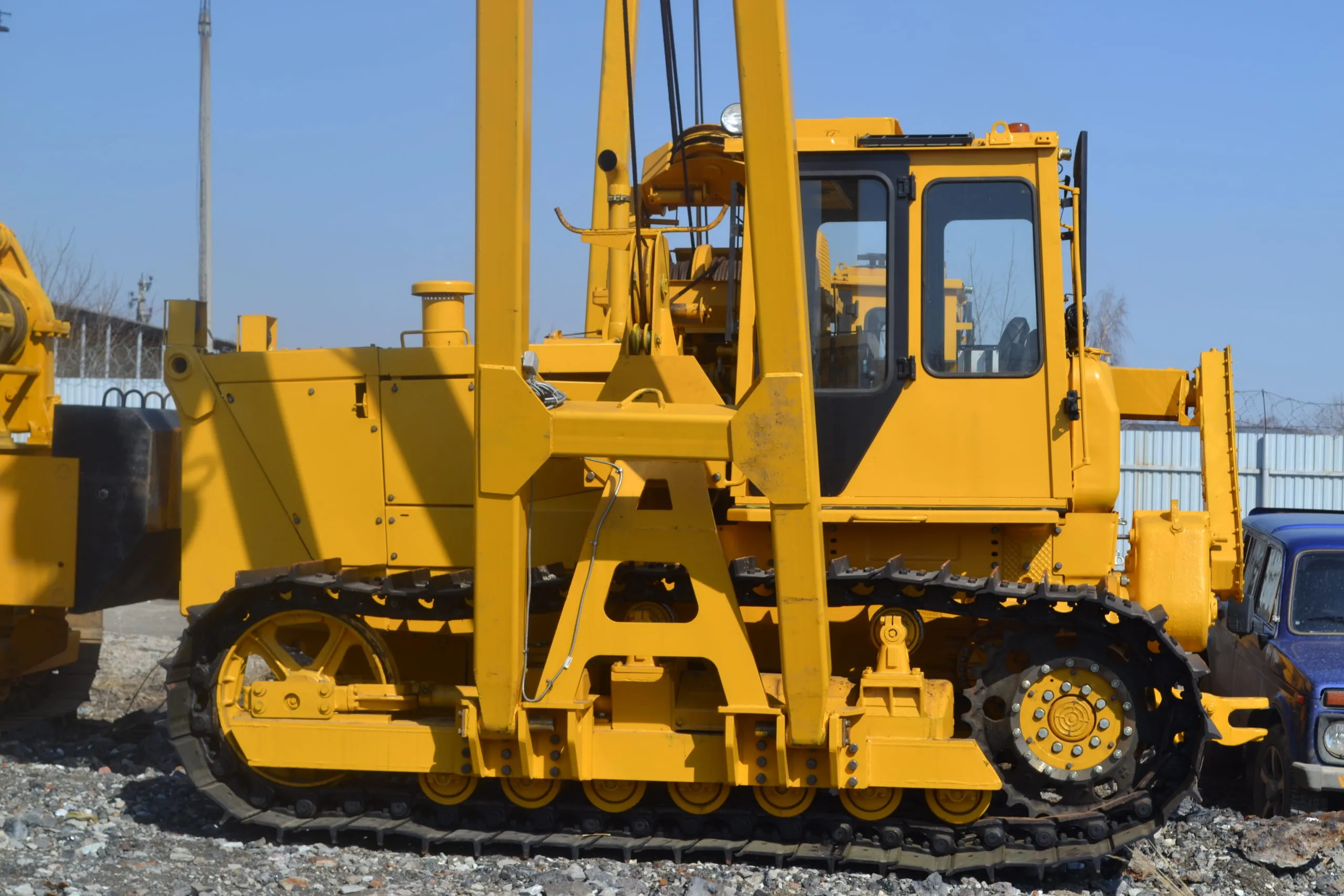

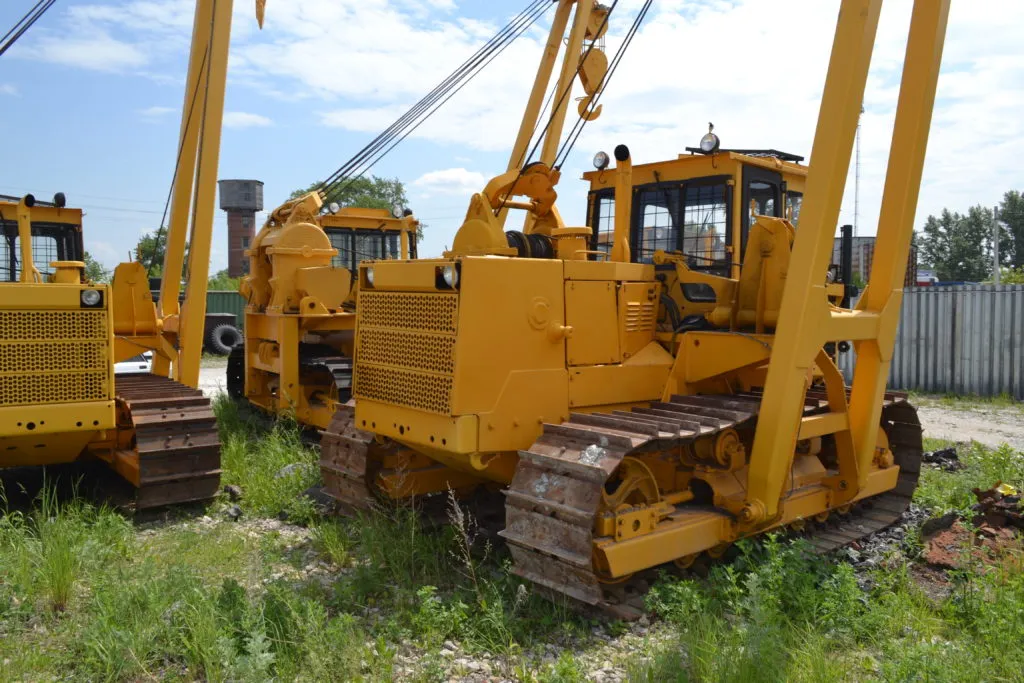

Трубоукладчик ТР12.22.01 - техника получившая "Знак качества XXI века". Машина с высокими показателями проходимости применяемая при траншейной прокладке путей трубопровода. Основная функция - укладка труб в траншею, выполнение грузоподъемных и транспортных работ при прокладке трубопровода. Также выполняет вспомогательные функции при очистке и изоляции трубопровода другой техникой.
В основе трубоукладчика лежит модернизированный трактор модели Т10МБ. Изменения конструкции которого позволили максимально уменьшить скорость передвижения на 1-й передаче, а также значительно снизить скорость перемещения трубы при подъеме и опускании. Данные изменения повысили точность выполнения работ при опускании трубы в траншею и стыковке двух отрезков при монтаже трубопровода. Кроме того для повышения производительности машины был доработан механический привод, благодаря изменению увеличилась скорость подъема и опускания свободного крюка.
Предназначена для выполнения работ в широком климатическом поясе в том числе в условиях Крайнего Севера в любое время года, сохраняет производительность даже при довольно низких температурах.
Особенности модели трубоукладчика ТР12.22.01:
- грузоподъемность - 12 тонн,
- возможность работы на любом виде топлива (солярке, керосине, бензине, газовом конденсате),
- эффективно работает при низких температурах до -40 градуса по Цельсию,
- способен поднимать и перемещать трубы в внешним диаметром до 720мм, в том числе на неустойчивых и болотистых грунтах,
- возможность выбора системы запуска двигателя, при помощи стартера или пускового двигателя,
- высокая проходимость, маневренность и скорость движения на всех типах грунтов,
- высокая скорость выполнения подъемно-транспортных работ.
Базовая комплектация:
- трактор модели Т10МБ.0121-5 со спецкомплектацией,
- навесное трубоукладочное оборудование,

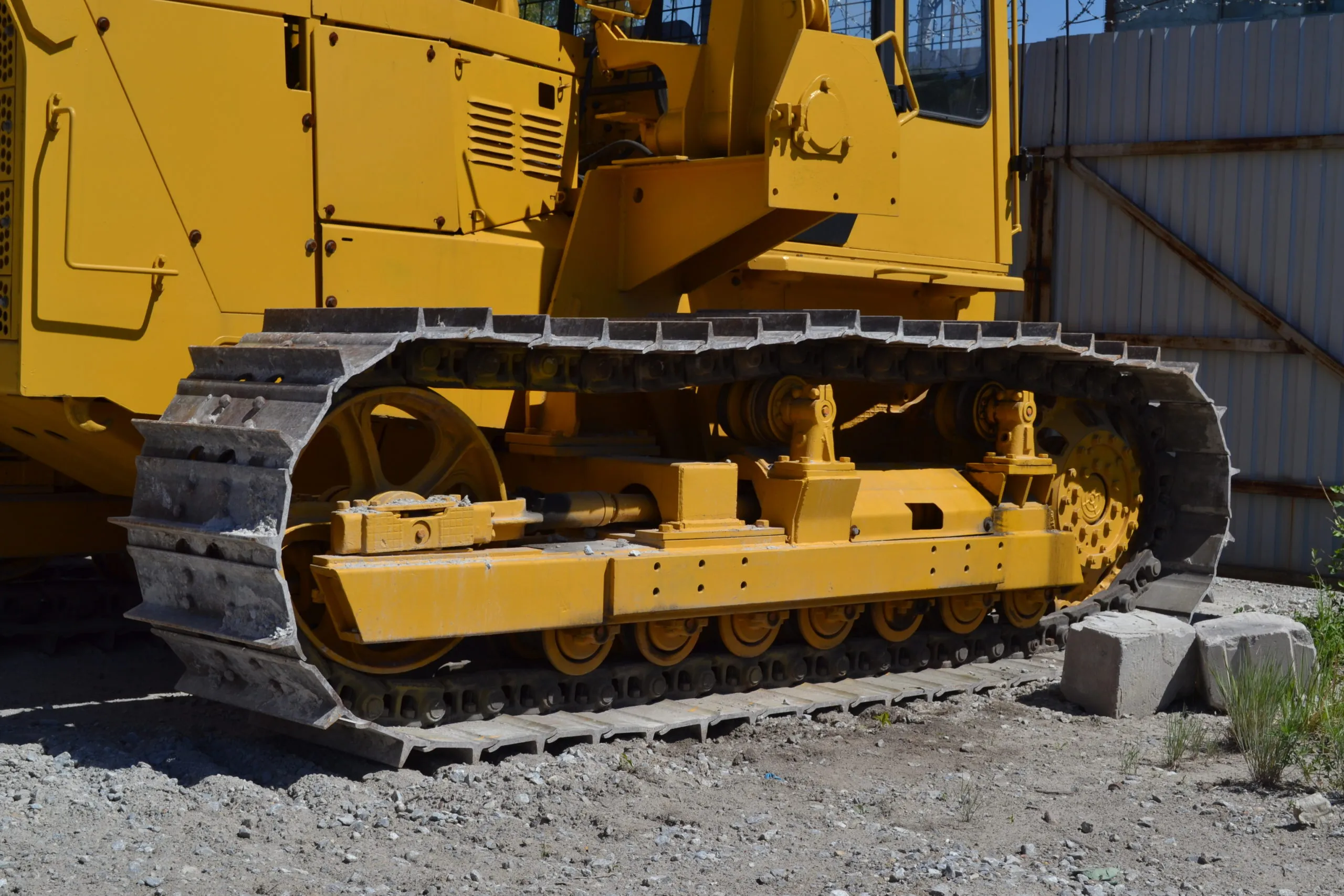

- износостойкие гусеницы,
- прибор безопасности,
- утепленная кабина с шумоизоляцией.
Дополнительная комплектация:
Дополнительно трубоукладчик ТР12.22.01 может комплектоваться увеличенной стрелой 9 метров, которая позволяет работать с трубами большего диаметра. Системами навигации и системами дополнительного отопления кабины.
