Крановые колёса - гарантия надёжности и долговечности

Компания Краны и запчасти специализируется на производстве высококачественных крановых колес как стандартных размеров, так и по индивидуальным чертежам. Наша продукция применяется в мостовых, башенных и козловых кранах, а также в тележках и вагонетках различного назначения.

Крановые колеса служат для движения крановой конструкции по рельсам или направляющим, обеспечивая её устойчивость и плавность хода под значительными нагрузками.

Типы крановых колёс

По конструктивному исполнению различают следующие типы колес:

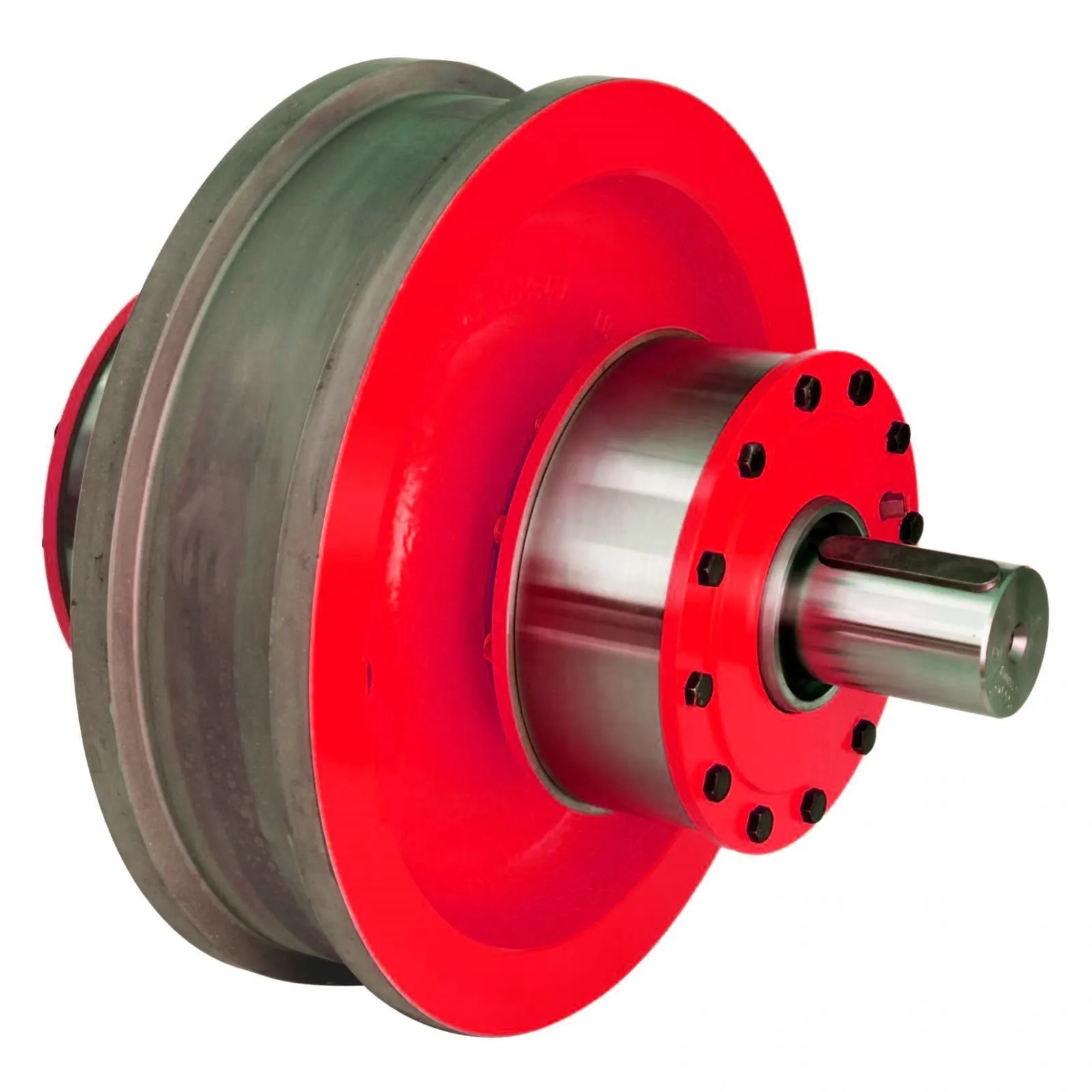

1. Колеса в сборе

   Ключевые элементы ходовой части крана, обеспечивающие его устойчивость и плавность хода.

   Возможные варианты установки:

   • На неподвижной оси (ведомые/ведущие)
   • На вращающейся оси (холостые колеса)
   • На вращающемся валу

2. Одноребордные колеса (К1Р)
   • Форма: цилиндрическая или коническая
   • Особенность: одна ограничительная реборда
   • Применение: тележки, козловые и другие наземные краны

3. Двухребордные колеса (К2Р)
   • Форма: цилиндрическая
   • Особенность: две ограничительные реборды по краям цилиндра
   • Применение: мостовые краны и кран-балки

Качество материалов и технология изготовления играют ключевую роль в создании надежных колес. Мы используем высокопрочную сталь 65Г и 45, что гарантирует длительный срок службы продукции.

Расчёт и проектирование

Перед началом производства проводится детальный расчет параметров будущего кранового колеса для обеспечения безопасности и эффективности его работы. Для этого собираются данные о требованиях заказчика и условиях эксплуатации.

Основные задачи этапа:

• Определение размеров кранового колеса и материала изготовления (D, D1, B, B1, L | Сталь 65Г, 45, и другие)
• Определение типа кранового колеса (одноребордное - 1КР, двухребордное - 2КР)
• Определение варианта исполнения кранового колеса (холостое, приводное, с запрессованным валом, колесная установка)

Для вашего удобства мы предлагаем список стандартных размеров крановых колес, которые чаще всего используются в мостовых, башенных, козловых кранах.

Примечание: Таблица содержит выборку размеров крановых колес для иллюстрации основных характеристик продукции. Компания Краны и запчасти производит крановые колеса по всем стандартным размерам, а также принимает заказы на изготовление изделий по индивидуальным чертежам.

Подготовка материала и заготовки

На этом этапе выбираются материалы и производится подготовка заготовки. Мы используем высокопрочную сталь, которая затем обрабатывается на современном оборудовании для создания всех элементов колеса.

Процесс включает следующие основные операции:

1. Выбор материала и изготовление заготовки

   Колесо изготавливается из штамповки или стального круга. Для производства используются следующие марки стали: ст.40Х, ст.45, ст.55, ст.65Г, ст.70Л.

   Заготовку колеса можно получить:

   • Формованием (штамповка) — метод деформации материала под давлением и высокой температуры.
   • Литьём (отливка) — метод заливки расплавленного металла в форму.
2. Механическая обработка заготовки

   Проводится токарная и фрезерная обработка для придания заготовке точных размеров и геометрии.

3. Термическая обработка

   Колесо подвергается термообработке для повышения прочности и износостойкости двумя способами:

   • Сорбитизация — нагрев колеса до высокой температуры с последующим медленным охлаждением для преобразования внутренней структуры.
   • Цементация — процесс пропитки поверхности колеса углеродом при высокой температуре для создания прочного внешнего слоя

4. Вторичная механическая обработка

   После термообработки колесо снова протачивается на станке для достижения точных размеров, указанных в чертежах.

5. Изготовление комплектующих элементов

   Изготавливаются дополнительные детали для сборки колеса:

   • Венец (зубчатое колесо)
   • Вал (ось) колеса
   • Крышки кранового колеса
   • Втулка дистанционная
   • Букса
6. Сборка колеса

   Проводится монтаж всех элементов:

   • Монтаж венца (на гужоны, болты или штифты)
   • Установка подшипников, втулок, оси (вала) и буксы
   • Финальная сборка готового кранового колеса


Контроль и тестирование

После изготовления каждое крановое колесо проходит строгий контроль качества и тестирование.

Основные проверки включают:

• Проверку размеров на соответствие технической документации
• Контроль балансировки кранового колеса
• Тестирование прочности и износостойкости
• Оценку работоспособности подшипников
• Проверку плавности хода

Когда нужно менять колесо?

Специалисты рекомендуют производить замену кранового колеса в следующих случаях:

• При износе реборд, достигшем 50% первоначальной толщины
• При износе поверхности катания более 15–20% первоначальной толщины обода
• При вскрытых раковинах на поверхности катания, не подлежащих завариванию (суммарной площадью не более 4% всей поверхности и суммарной глубиной не более 5% толщины обода)
• При сквозных трещинах колеса
• При деформации колеса (например, потере геометрической формы)

Обратите внимание, что своевременная замена изношенных колес является важным фактором для обеспечения безопасности и эффективности работы оборудования. Наша организация Краны и запчасти также занимается ремонтом крановых колёс подробности вы можете узнать здесь.

Примеры готовых решений

Вот несколько наших крановых колес, которые уже успешно прошли все этапы производства и контроля качества:

1. Колесо ходовое КС-12.5.03.02.001
   • Ширина: 160 мм
   • Диаметр поверхности катания: 710 мм
   • Материал: Сталь 65Г
   • Тип: двухребордное
2. Колесо крановое К2P-400x90
   • Ширина: 90 мм
   • Диаметр поверхности катания: 400 мм
   • Материал: Сталь 65Г
   • Тип: приводное
3. Колесо ходовое ведущее У2260.30.01.000
   • Ширина: 100 мм
   • Диаметр поверхности катания: 500 мм
   • Материал: Сталь 65Г
   • Тип: в сборе с подшипниками

Заключение

Крановые колеса - критически важный элемент любого грузоподъемного оборудования, от качества которого зависит безопасность и эффективность работы всего механизма. Компания "Краны и запчасти" предлагает полный спектр решений - от стандартных изделий до индивидуального производства по вашим чертежам.

Наши преимущества:

• Собственное производство с полным циклом обработки
• Использование качественных материалов (сталь 65Г, 45, 40Х)
• Современное оборудование и технологии
• Многоступенчатый контроль качества
• Гарантия на всю продукцию
• Индивидуальный подход к каждому клиенту

Для заказа крановых колес или получения консультации свяжитесь с нашими специалистами по телефону или оставьте заявку на сайте.

❮ ❯ ×
