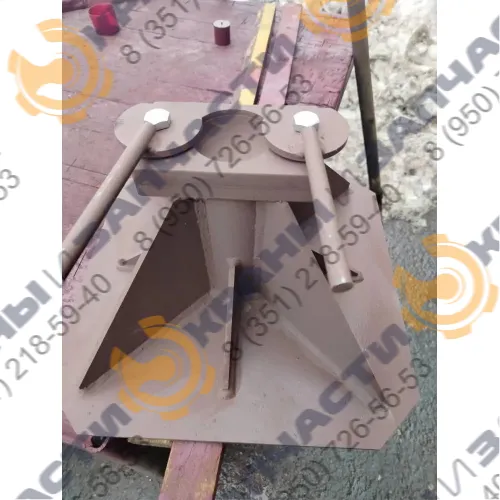

Подпятник КС-3574.00.100 автокрана Ивановец КС-3574, КС-35714, КС-35715
Подходит для спецтехники
- Автокран Ивановец — КС-3574, КС-35714, КС-35715
Выносные опоры: 1, 5 - кронштейны; 2, 8 - ось; 3 - гидроцилиндр выдвижения; 4 - ползун; 6 - гидрозамок; 7 - гидроцилиндр опорный; 9 - балка выдвижная; 10 - подпятник; 11 - ручка; 12 - ось ручки.
Подпятник КС-3574.00.100 предназначен для установки под гидравлические выносные опоры автокранов Ивановец КС-3574, КС-35714 и КС-35715. Деталь служит опорной площадкой для гидроцилиндра аутригера, увеличивает площадь контакта с рабочей поверхностью, снижает удельное давление на грунт и обеспечивает устойчивое положение автокрана при выполнении грузоподъемных операций. Подпятник устанавливается на каждую из четырех гидроопор и является штатным элементом системы вывешивания крана.

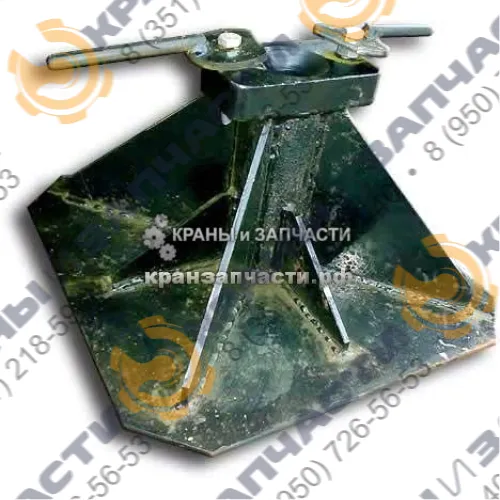

Конструкция представляет собой жесткий сварной металлический корпус со сферическим посадочным местом, в которое при вывешивании крана упирается головка штока гидроопоры. Для надежной фиксации предусмотрен шкворень, а для удобства переноски подпятник оснащен металлическими ручками. В транспортном положении подпятники закрепляются на опорной раме автокрана.
Шток опорного гидроцилиндра оснащён наконечником в виде усечённой сферы, что обеспечивает автоматическое центрирование подпятника со сферическим посадочным углублением относительно оси штока при его переводе в рабочее положение. Во время эксплуатации подпятники опор должны быть надежно закреплены на штоках гидроцилиндров.
При недостаточной несущей способности грунта его следует предварительно укрепить с помощью подсыпки сухого песка, щебня или гравия. Для увеличения площади опирания выносных опор рекомендуется использовать подкладки под подпятники, размеры которых необходимо подбирать с учетом типа и состояния грунта на рабочей площадке. Если работы выполняются на скользкой поверхности (мокрой, обледенелой и т.п.), перед установкой подпятников и подкладок следует удалить лед и выполнить подсыпку сухого песка в местах их размещения.
Таблица выбора подкладок
| Грунты | Допускаемая удельная нагрузка на грунты, МПа (кгс/см) | Номер подкладки |
|---|---|---|
| Пески пылеватые, супески, суглинки | 0,2-0,25 (2,0-2,5) | 1 |
| Слабая мокрая глина, рыхлый песок, пашня | 0,3-0,5 (3,0-5,0) | 2 |
| Крупный слежавшийся песок, влажная глина | 0,6-0,8 (6,0-8,0) | 3 |
| Плотная глина | 0,8-1,2 (8,0-12,0) | 3 |
| Мергель | 1,0-1,5 (10,0-15,0) | - |
| Номер подкладки | Размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | f | g | k | l | m | p | t | n | |
| 1 | 900 | 120 | 825 | 750 | 360 | 38 | 75 | 30 | 150 | 75 | 150 | 60 |
| 2 | 700 | 100 | 630 | 560 | 260 | 35 | 70 | 20 | 140 | 70 | 140 | 40 |
| 3 | 500 | 80 | 437 | 375 | 160 | 61 | 62 | 10 | 125 | 62 | Л25 | 24 |
Характеристики
| Наименование | Значение |
|---|---|
| Кол-во в автокране | 4шт |
| Размеры, мм | 400х400х200 |
| Вес | 19 кг. |
