Редуктор червячный двухступенчатый 1Ч2 125/63 (Ч2-63/125)

Характеристики

МаслоИ50А или И70А
Объём маслаот 1.5 до 2.5 литра

Описание

Cхема компоновки и расположения основных элементов редуктора 1Ч2-100/63

Условия применения Редуктора 1Ч2-125/63

  • работа постоянная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала до 1500 об/мин;
  • атмосфера типов I и II по ГОСТ-15 150 при запыленности воздуха не более 10 мг/м3;
  • категории размещения 1…4 по ГОСТ 15 150 (эксплуатации под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха);
  • климатические исполнения У, Т для категорий размещения 1…3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ-15 150.

Расшифровка маркировки

Редуктор червячный двухступенчатый 1Ч2 125/63 (Ч2-63/125) — условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

  • Ч — тип Редуктора
  • 125 — межосевое расстояние 2-й ступени
  • 63 — межосевое расстояние 1-й ступени
  • 250 — передаточное отношение
  • 12 — вариант сборки
  • 21 — вариант расположения червячной пары
  • У — климатическое исполнение
  • 2 — категория размещения

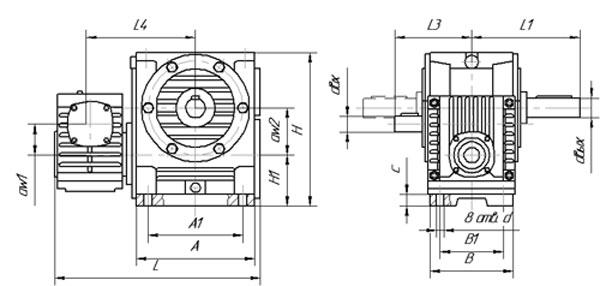

Габаритные и присоединительные размеры

aw1, мм 63
aw2, мм 125
А, мм 275
A1, мм 230
В, мм 230
B1, мм 190
L, мм 485
L1, мм 230
L3, мм 145
L4, мм 305
H, мм 396
H1, мм 111
C, мм 22
d, мм 19
d вх, мм 22
d вых, мм 55

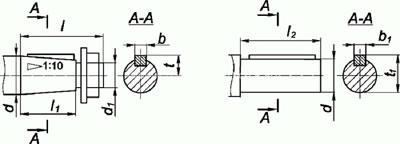

Присоединительные размеры входного вала

d, мм 22
d1, мм M8
l, мм 36
l1, мм 20
b, мм 4
t, мм 11,6

Присоединительные размеры выходного вала

d, мм 55
d1, мм М36×3,0
l, мм 110
l1, мм 82
l2, мм 110
b, мм 14
b1, мм 16
t, мм 28,95
t1, мм 59

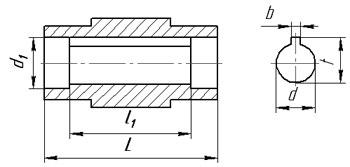

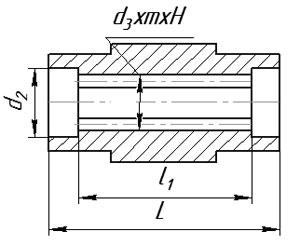

Присоединительные размеры полых валов

d, мм 50
d1, мм 60
d2, мм 60
l, мм 230
l1, мм 110
b, мм 14
t, мм 53,8
d3хmхH, мм 55×2,5×9Н

Редуктор червячный двухступенчатый 1Ч2 125/63 (Ч2-63/125) по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту , либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
