Cхема компоновки и расположения основных элементов редуктора 1Ч2-100/63
Условия применения Редуктора 1Ч2-125/80
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала до 1500 об/мин;
- атмосфера типов I и II по ГОСТ-15 150 при запыленности воздуха не более 10 мг/м3;
- категории размещения 1…4 по ГОСТ 15 150 (эксплуатации под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха);
- климатические исполнения У, Т для категорий размещения 1…3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ-15 150.
Расшифровка маркировки
Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.
- Ч — тип Редуктора
- 125 — межосевое расстояние 2-й ступени
- 80 — межосевое расстояние 1-й ступени
- 250 — передаточное отношение
- 12 — вариант сборки
- 21 — вариант расположения червячной пары
- У — климатическое исполнение
- 2 — категория размещения
Габаритные и присоединительные размеры
| aw1 | 80 |
| aw2 | 125 |
| А | 275 |
| A1 | 230 |
| В | 230 |
| B1 | 190 |
| L | 515 |
| L1 | 230 |
| L3 | 160 |
| L4 | 310 |
| H | 396 |
| H1 | 111 |
| C | 22 |
| d | 19 |
| d вх | 22 |
| d вых | 55 |
Присоединительные размеры входного вала
| d | 22 |
| d1 | M8 |
| l | 42 |
| l1 | 20 |
| b | 5 |
| t | 13,45 |
Присоединительные размеры выходного вала
| d | 55 |
| d1 | М36×3,0 |
| l | 110 |
| l1 | 82 |
| l2 | 110 |
| b | 14 |
| b1 | 16 |
| t | 28,95 |
| t1 | 59 |

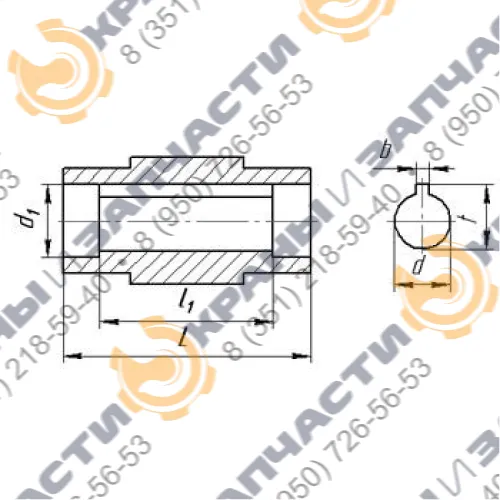

Присоединительные размеры полых валов
| d | 50 |
| d1 | 60 |
| d2 | 60 |
| l | 230 |
| l1 | 110 |
| b | 14 |
| t | 53,8 |
| d3хmхH | 55×2,5×9Н |
Характеристики
| Масло | И50А или И70А |
| Объём масла | от 1.5 до 2.5 литра |
