Описание
Cхема компоновки и расположения основных элементов редуктора 1Ч2-100/63
Условия применения Редуктора 1Ч2-125/63
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала до 1500 об/мин;
- атмосфера типов I и II по ГОСТ-15 150 при запыленности воздуха не более 10 мг/м3;
- категории размещения 1…4 по ГОСТ 15 150 (эксплуатации под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха);
- климатические исполнения У, Т для категорий размещения 1…3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ-15 150.
Расшифровка маркировки

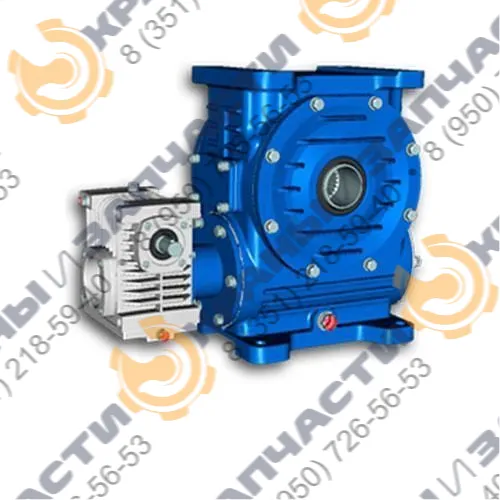

Редуктор червячный двухступенчатый 1Ч2 160/80 (Ч2-80/160) — условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.
- Ч — тип Редуктора
- 160 — межосевое расстояние 2-й ступени
- 80 — межосевое расстояние 1-й ступени
- 250 — передаточное отношение

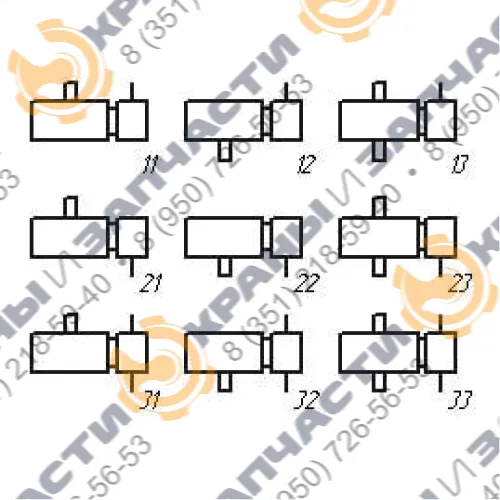

- 12 — вариант сборки

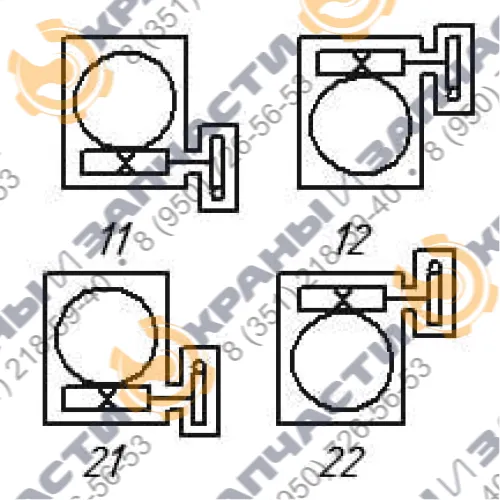

- 21 — вариант расположения червячной пары
- У — климатическое исполнение
- 2 — категория размещения

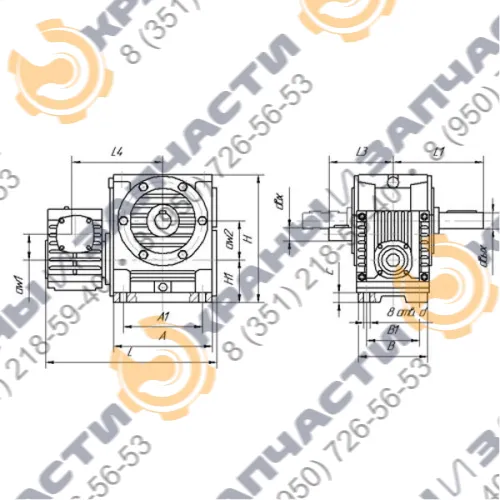

Габаритные и присоединительные размеры
| aw1 | 80 |
| aw2 | 160 |
| А | 350 |
| A1 | 300 |
| В | 280 |
| B1 | 230 |
| L | 590 |
| L1 | 280 |
| L3 | 160 |
| L4 | 345 |
| H | 500 |
| H1 | 140 |
| C | 30 |
| d | 22 |
| d вх | 25 |
| d вых | 70 |

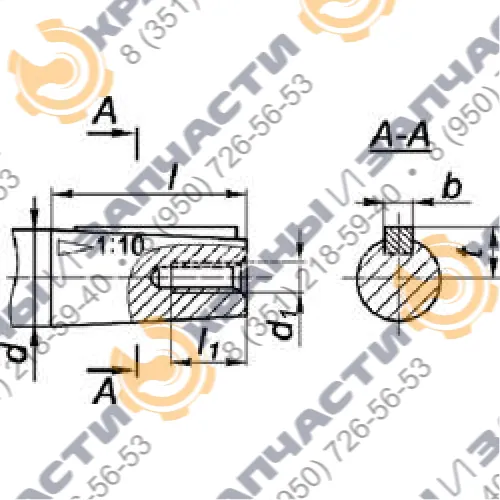

Присоединительные размеры входного вала
| d | 25 |
| d1 | M8 |
| l | 42 |
| l1 | 20 |
| b | 5 |
| t | 13,45 |

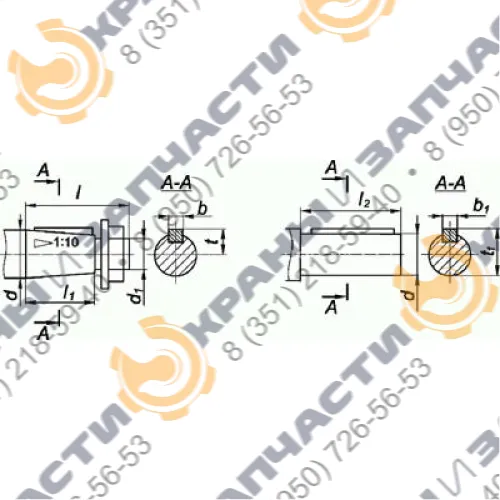

Присоединительные размеры выходного вала
| d | 70 |
| d1 | М48×3,0 |
| l | 140 |
| l1 | 105 |
| l2 | 140 |
| b | 18 |
| b1 | 20 |
| t | 36,375 |
| t1 | 74,6 |

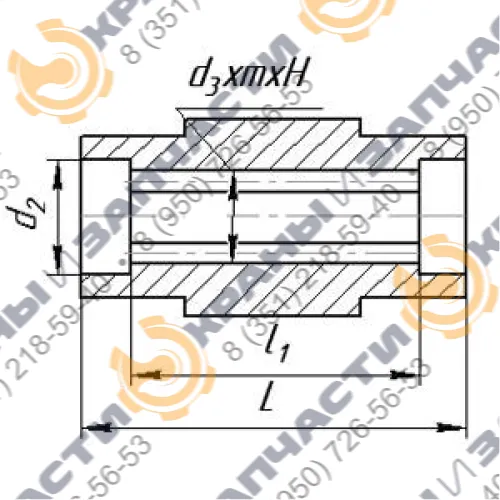

Присоединительные размеры полых валов
| d | 25 |
| d1 | M8 |
| l | 42 |
| l1 | 20 |
| b | 5 |
| t | 13,45 |
| d3хmхH | 70×2,5×9Н |
Характеристики
| Масло | И50А или И70А |
| Объём масла | от 1.5 до 2.5 литра |
