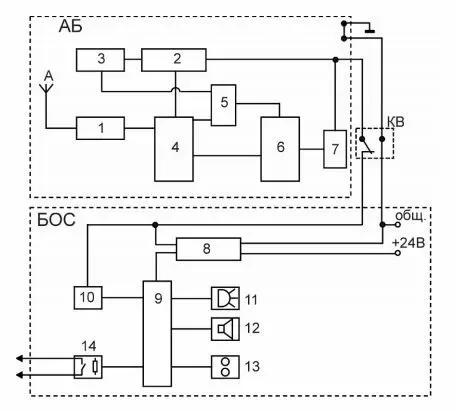

Основные компоненты:
- АБ — антенный блок
- А — антенна
Составные элементы устройства:
- Фильтр — Обеспечивает фильтрацию входных сигналов для повышения точности измерений.
- Блок питания АБ — Отвечает за питание антенного блока.
- Блок установки опорного напряжения — Генерирует опорное напряжение для корректной работы системы.
- Коммутатор — Управляет переключением сигналов между различными узлами устройства.
- АЦП — Аналогово-цифровой преобразователь для обработки аналоговых сигналов.
- Микропроцессор — Центральный элемент управления и обработки данных.
- Блок последовательного интерфейса (БОС) — Блок обработки сигнала для взаимодействия с внешними устройствами.
- Блок питания БОС — Обеспечивает питание блока обработки сигнала.
- Микропроцессор — Дополнительный микропроцессор для расширенной обработки данных.
- Фильтр — Дополнительный фильтр для очистки сигналов на выходе.
- Световая индикация — Визуальное оповещение оператора о состоянии устройства.
- Звуковая индикация — Звуковое оповещение оператора о потенциальных рисках.
- Кнопки управления — Позволяют оператору управлять устройством вручную.
- Выходное реле (КВ) — Концевой выключатель ограничителя подъема крюка.
