Опорно-поворотное устройство МКТ-25.1146.00.10.00 автокрана Ульяновец МКТ-20, МКАТ-20, МКТ-25, МКАТ-25
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии

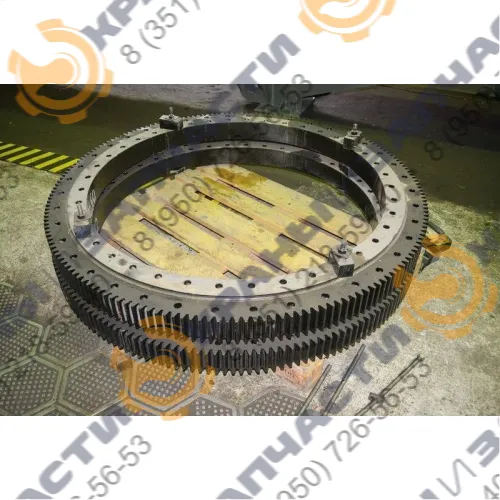

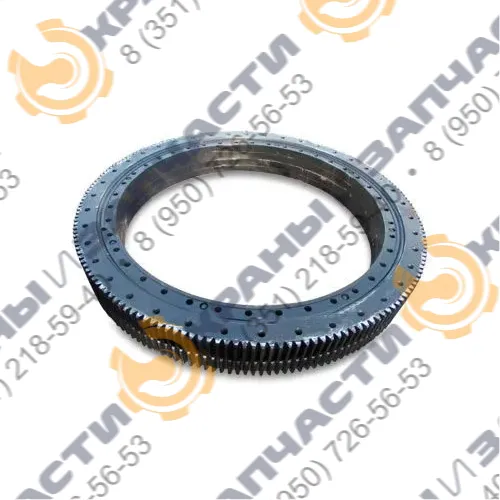

Опорно-поворотное устройство МКТ-25.1146.00.10.00 - подробная информация
Подходит для спецтехники
- Автокран Ульяновец — МКТ-20, МКАТ-20, МКТ-25, МКАТ-25
Опорно-поворотное устройство МКТ-25.1146.00.10.00 устанавливается на автокраны Ульяновец МКТ-20, МКАТ-20, МКТ-25 и МКАТ-25. Поворотная опора соединяет неповоротную и поворотную части крана, обеспечивая вращение башни как при работе с грузом, так и при холостом ходе. Рабочие режимы устройства варьируются от +40 до -45 градусов по Цельсию и соответствуют климатическому исполнению У, категории 1-У1 по ГОСТ 15150. Монтаж осуществляется при помощи высокопрочных болтов класса прочности не ниже 10.9.
| № | Обозначение | Наименование | Кол-во в сборке |
Масса, кг |
|
1 |
КС-4572.17.004-01 |
Болт М20х160.109.40Х ГОСТ 7798-70 |
64 |
0,45 |
|
1 |
КС-4572.17.004-02 |
Болт М20х170.109.40Х ГОСТ 7798-70 |
8 |
0,49 |
|
1 |
КС-4572.17.004-03 | Болт М20х260.109.40Х ГОСТ 7798-70 | 8 | 0,65 |
| 2 | КС-4574.17.003-1 | Гайка М20-7Н.10.019 ГОСТ 5915-70 | 80 | 0,06 |
| 2 | КС-4574.17.003 | Гайка М20-7Н.10.019 ГОСТ 5915-70 | 80< | 0,06 |
| 3 | КС-4572.17.106 | Манжета верхняя Профиль У1230.00.008-00 (L=4120мм) | 1 | 0,2 |
| 4 | - | Ролик 30х29,4Д ГУ ТУ37.006.083-80 | 133 | 1,7 |
| 5 | КС-4574.17.103 | Венец | 1 | - |
| 6 | КС-4572.17.107 | Манжета верхняя Профиль У1230.00.008-00 (L=4030мм) | 1 | 0,2 |
| 7 | КС-4574.17.004 | Болт | - | - |
| 8 | КС-4574.17.003-1 | Гайка М20-7Н.10.019 ГОСТ 5915-70 | 80 | 0,06 |
| 8 | КС-4574.17.003 | Гайка М20-7Н.10.019 ГОСТ 5915-70 | 80 | 0,01 |
| 9 | - | Шайба 20.65Г.019 ГОСТ6402-70 | 80 | 0.01 |
| 10 | - | Масленка 2.2.45.Ц6хр ГОСТ19853-74 (СТП 029-05) | 4 | 0,001 |
| 11 | КС-4574.17.102 | Полуобойма нижняя | 1 | 178 |
| 12 | КС-4574.17.104 |
Прокладка |
1 |
0.01 |
|
13 |
КС-4574.17.101 |
Полуобойма верхняя |
1 |
178 |
Конструкция
Конструкция ОПУ МКТ-25.1146.00.10.00 состоит из двух колец, которые крепятся к различным частям крана. Зубья устройства расположены по внешнему краю и контактируют с выходным валом редуктора, обеспечивая вращение башни. Поворотный круг изготовлен из конструкционной специальной стали 50Mn с низкими показателями хрупкости и высокой износостойкостью. Зубчатый край подвергается закалке для повышения прочности и долговечности. Устройство оснащено пресс-масленками для смазки роликов и дорожек качения.
Поворотная опора состоит из внешнего и внутреннего кольца, зубчатого венца и роликов в радиальной канавке. Внешнее кольцо закреплено болтами на неповоротной платформе, внутреннее кольцо находится в зацеплении с выходной шестерней редуктора и крепится к поворотной части крана.
Принцип работы
Опорно-поворотное устройство МКТ-25.1146.00.10.00 работает как крупногабаритный подшипник, обеспечивающий плавное вращение башни крана. Статический поворотный круг вступает в зацепление с выходным валом редуктора, при перемещении которого башня крана совершает поворот вокруг своей оси. Устройство также обеспечивает надежное соединение поворотной и неповоротной частей крана.
Применение
ОПУ МКТ-25.1146.00.10.00 применяется на автокранах Ульяновец МКТ-20, МКАТ-20, МКТ-25, МКАТ-25 и их модификациях. Конструкция соответствует техническим требованиям кранов, обеспечивая надежную работу при высоких нагрузках, включая осевые, радиальные и опрокидывающие моменты.
Эксплуатация
При эксплуатации ОПУ МКТ-25.1146.00.10.00 важно проходить плановое техническое обслуживание. Во время ТО проверяется целостность конструкции, уровень масла в пресс-масленках, при необходимости выполняется его замена. Для продления срока службы необходимо соблюдать правила безопасной работы на автокране и избегать перегрузок. В случае износа или мелких неисправностей устройство подлежит восстановительному ремонту, замене роликов и уплотнительных манжет. Выбор между ремонтом и заменой определяется специалистами сервисного центра по результатам ТО.
Характеристики
| Наименование | Значение |
|---|---|
| Диаметр, мм | 1451 |
| Высота, мм | 100 |
| Количество отверстий | 40 |
| Диаметр отверстий, мм | 22 |
| Высота зубчатого венца, мм | 84 |
| Количество зубьев | 180 |
| Модуль | 8 |
| Масса, кг | 385 |
