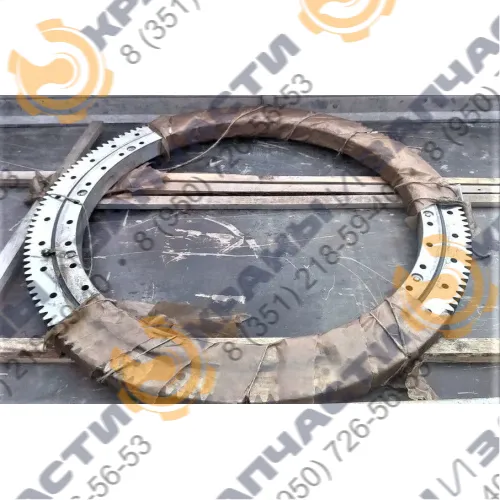

Опорно-поворотное устройство КС-3579.17.100 автокрана Машека КС-3579

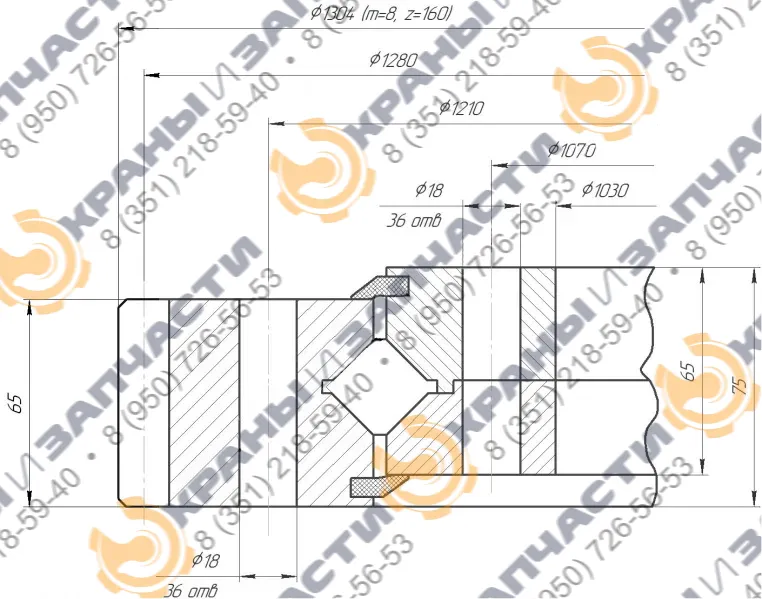

Характеристики

Вес, кг397
Внешний диаметр, мм1304
Высота ОПУ, мм75
Высота зуба, мм65
Диаметр отверстий, мм18
ЗацеплениеВнешнее
Количество зубьев (z), шт180
Количество отверстий, шт36
Модуль зуба (m)8
ТипРоликовое

Описание

ОПУ КС-3579.17.100 - опорно-поворотное устройство автокрана Машека КС-3579. Узел входит в состав механизма поворота и устанавливается между поворотной и неповоротной частью. Предназначена поворотная опора для применения в качестве узла, обеспечивающего вращение крановой установки относительно рамы при проведении грузоподъемных операций, а также соединение неповоротной части с поворотной. Рабочие режимы круга поворотного от +40 до - 45 градусов по Цельсию, соответствует климатическому исполнению У, категории 1-У1 по ГОСТ 15150. ОПУ автокрана относится к шариковому типу устройств, успешно поглощающему повышенные радиальные нагрузки, часть осевых и опрокидывающий момент.

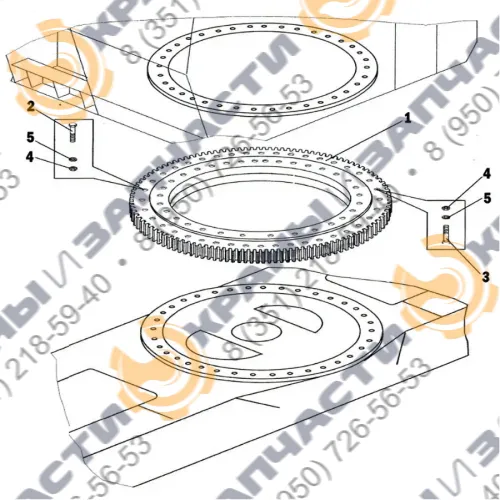

Конструкция

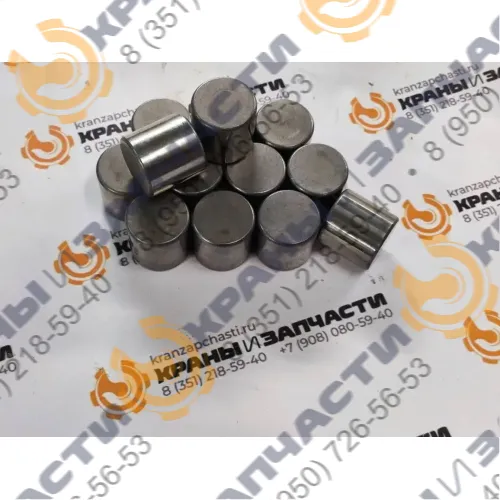

Конструктивно ОПУ КС-3579.17.100 состоит из двух полуобойм, соединенных между собой в единое устройство, внутри круга располагаются ролики. По внешнему краю располагаются зубья в количестве (z) 144 зубьев и модулем (m) 10. Зубья опорно-поворотного устройства предназначены для контакта с выходным валом редуктора и обеспечивают вращение башни крана.. Изготовлен поворотный круг автокрана из конструкционной специальной стали 50Мп с низкими показателями хрупкости, повышенными износостойкими свойствами. При изготовлении ОПУ 9Е-1В40-1278-1244, зубчатый закаляют, для повышения прочность зубьев и их сопротивление высоким нагрузкам, при зацеплении с выходной шестерней редуктора. Монтаж ОПУ осуществляется при помощи болтов из материала класса не ниже 10.9 к неподвижной части, затяжка производится крест-накрест, для обеспечения устойчивости.

Принцип работы

Опорно-поворотное устройство ОПУ КС-3579.17.100 является крупногабаритным подшипником, обеспечивающем вращение. Устройство является составным элементом механизма вращения автокрана. Статический поворотный круг вступает в зацепление с выходным валом редуктора, при перемещении вала, башня крана совершает поворот вокруг своей оси. Для обеспечения безопасности и плавности перемещения важно надежно установить устройство на неповоротной платформе, обеспечив соединение с поворотной. Вторая функция, которую выполняет опорно-поворотное устройство - соединение поворотной и неповоротной части крана.

Эксплуатация

При эксплуатации опорно-поворотное устройство КС-3579.17.100 не требует специальных мероприятий по обслуживанию, плановый осмотр и замена масла осуществляется совместно с осмотром и профилактикой другого грузоподъемного оборудования крана, во время прохождения технического осмотра ТО. Для продления срока эксплуатации рекомендовано соблюдать правила безопасного проведения работ на кране и исключать перегрузки при подъеме и перемещении грузов. Поворотный круг относится к ремонтопригодным устройствам и может подвергаться восстановительному ремонту, замене роликом и замене уплотнительной манжете. Выбор между ремонтом и заменой решается на основании результатов ТО или дефектовки специалистов сервисного центра.

Опорно-поворотное устройство КС-3579.17.100 автокрана Машека КС-3579 от 135000 руб., можно заказать на нашем сайте или отправить заявку на электронную почту , либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
