Опорно-поворотное устройство с буртом КС-45721.09.000-01 (40 отв.) автокрана Челябинец КС-45721, КС-55732

ID: 392477

В наличии

Опорно-поворотное устройство с буртом КС-45721.09.000-01 (40 отв.) автокрана Челябинец КС-45721, КС-55732

ID: 392477

Арт: КС-45721.09.000-01 ОПУ-QWA1278.40Z-00

Внешний диаметр, мм: 1451

Количество отверстий, шт: 40

Количество зубьев (z), шт: 180

Модуль зуба (m): 8

Все характеристики

Запчасти - ОПУ автокрана Челябинец

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 270 000 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

ID: 392477

Арт: КС-45721.09.000-01ОПУ-QWA1278.40Z-00

Внешний диаметр, мм: 1451

Количество отверстий, шт: 40

Количество зубьев (z), шт: 180

Модуль зуба (m): 8

Все характеристики

от 270 000 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Опорно-поворотное устройство с буртом КС-45721.09.000-01 (40 отв.) автокрана Челябинец КС-45721, КС-55732

Запчасти - ОПУ автокрана Челябинец

Описание

Характеристики

Гарантия

Опорно-поворотное устройство с буртом КС-45721.09.000-01 - подробная информация

Подходит для спецтехники

Автокран Челябинец — КС-45717, КС-45721, КС-55732
Автокран Галичанин — КС-55713-1...5

Опорно-поворотное устройство КС-45721.09.000-01 (ОПУ-1451) с 40 отверстиями и буртиком (проточкой) предназначено для установки на автокраны Челябинец КС-45721, КС-55732. С использованием монтажных планок и секторов может быть также установлено на автокраны Ивановец КС-45717 и Галичанин КС-55713-1 … КС-55713-5. Устройство выполняет функции вращения поворотной части крана (кабины и стрелы) относительно неповоротной платформы.

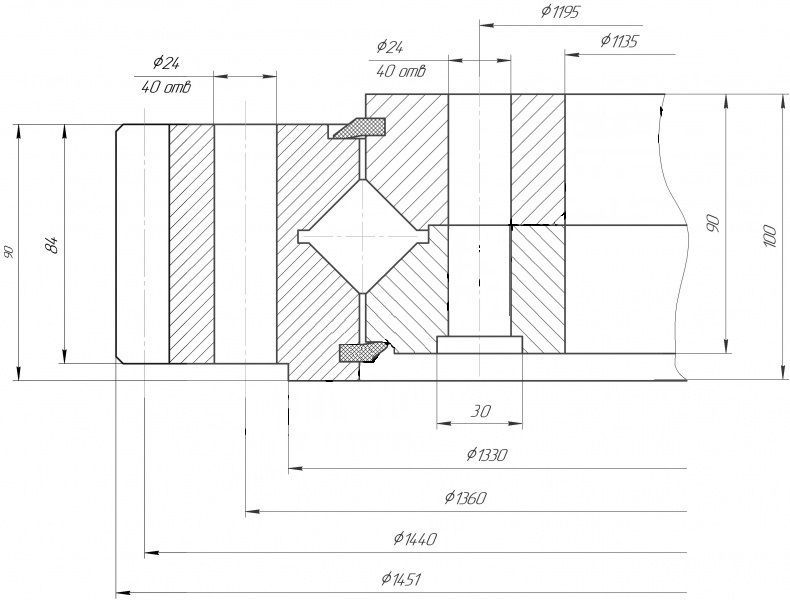

Опорно-поворотное устройство КС-45721.09.000-01 - габаритные размеры

Конструкция

Конструкция ОПУ-1451 КС-45721.09.000-01 включает 40 отверстий крепления и внешний зубчатый венец с прямым профилем зуба. Опора изготавливается из конструкционной стали 50Mn с повышенной твёрдостью поверхностей качения и износостойкостью зубчатого венца. В конструкции предусмотрено четыре пресс-маслёнки для смазки роликов и дорожек качения, что снижает трение и увеличивает срок службы. Кольца устройства рассчитаны на восприятие осевых и радиальных нагрузок, а также опрокидывающего момента при работе крана под нагрузкой.

Поз.	Обозначение	Кол. на сб. единицу	Масса, кг
1	Гайка М20.110 ХЛ1 ГОСТ 22354-77	116	0,063
2	Болт М20х150.109.40Х ГОСТ 7798-70	40	0,49
3	Опора поворотная КС-45721.09.000-01 или QWA1274.40Z-00	1	383,4
4	Болт М20х160.109.40Х ГОСТ 7798-70	24	0,5
5	Болт М20х260.109.40Х ГОСТ 7798-70	6	0,65
6	Болт М20х140.110 ХЛ1 40Х ГОСТ 22353-77	2	0.4
7	Проволока 1,0-0-4 ГОСТ 3282-74	0,4 м
8	Шайба 20.65Г.019 ГОСТ 6402-70	40
9	Болт М20х170.109.40Х ГОСТ 7798-70	8	0,51

Принцип работы

Опорно-поворотное устройство КС-45721.09.000-01 функционирует как массивный подшипниковый узел, обеспечивающий плавное вращение башни крана вокруг своей оси. Вращение происходит при зацеплении выходной шестерни механизма поворота с внешним зубчатым краем устройства. Крутящий момент передаётся от редуктора на поворотную платформу, обеспечивая вращение стрелы и кабины. Рабочие поверхности выдерживают твёрдость HB 230–280 и сохраняют стабильные характеристики при динамических нагрузках.

Эксплуатация

Для продления срока службы ОПУ-1451 рекомендуется проводить регулярное техническое обслуживание: контролировать целостность конструкции, уровень и состояние смазки в пресс-маслёнках, а также проверять крепёж. При появлении признаков износа, таких как скрежет, рывки или неравномерное вращение, допускается восстановительный ремонт — замена роликов, дорожек качения и уплотнительных элементов. Своевременная диагностика предотвращает разрушение зубьев и снижает риск повреждения поворотной опоры под нагрузкой. Решение о ремонте или замене принимается специалистами сервисного центра на основании дефектовки.

Характеристики

Наименование	Значение
Внешний диаметр, мм	1451
Количество отверстий, шт	40
Количество зубьев (z), шт	180
Модуль зуба (m)	8
Вес, кг	383
