Гидравлический клапан 44CB120S-35N4-34G семейства CB120/LCB120
Тормозной клапан 44CB120S-35N4-34G IMHydro — гидравлический клапан для удержания нагрузки и контроля скорости перемещения исполнительного механизма. Клапан применяется в гидросистемах мобильной и специальной техники, где требуется предотвращать неконтролируемое движение рабочего органа под действием внешней нагрузки.
Тормозные клапаны IMHydro относятся к клапанам удержания нагрузки. Они устанавливаются в гидравлических системах с гидроцилиндрами или гидромоторами и обеспечивают контролируемое движение исполнительного механизма при наличии внешней нагрузки. Конструкция такого клапана позволяет удерживать рабочий орган в заданном положении и ограничивать его скорость при перемещении.

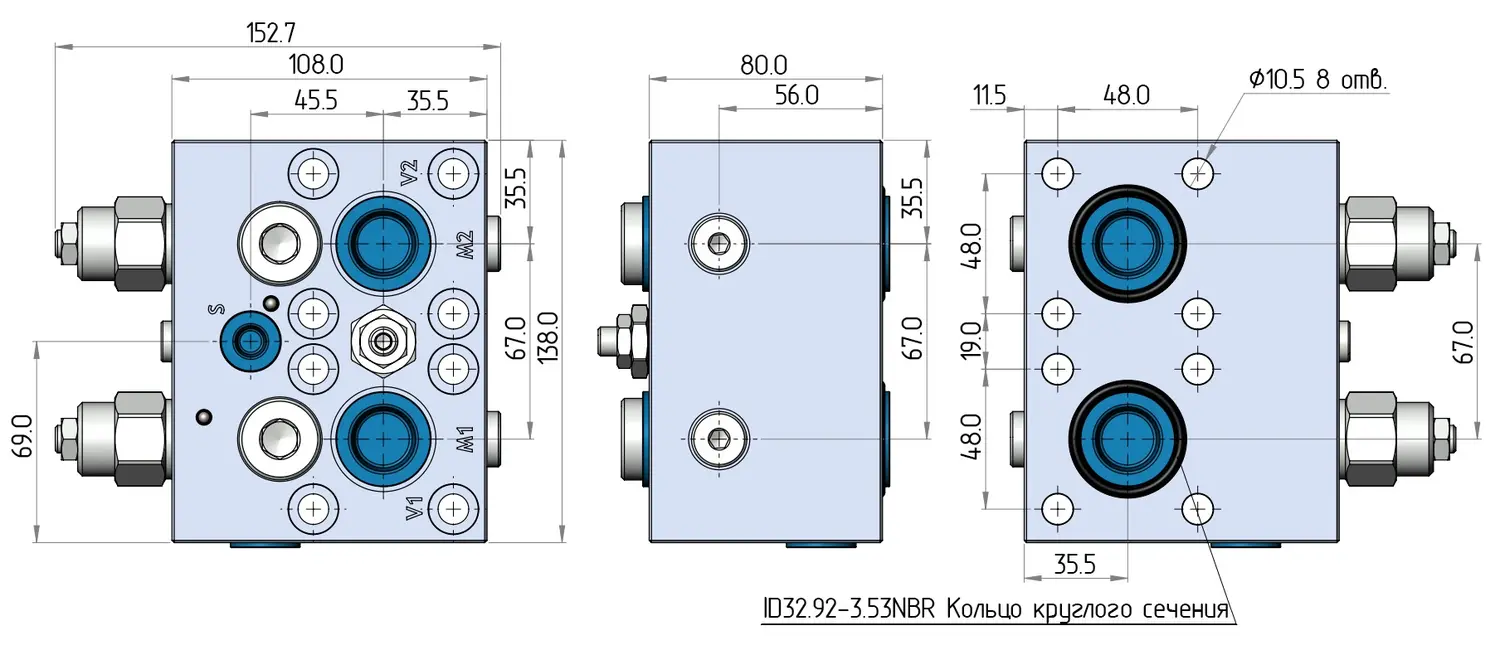

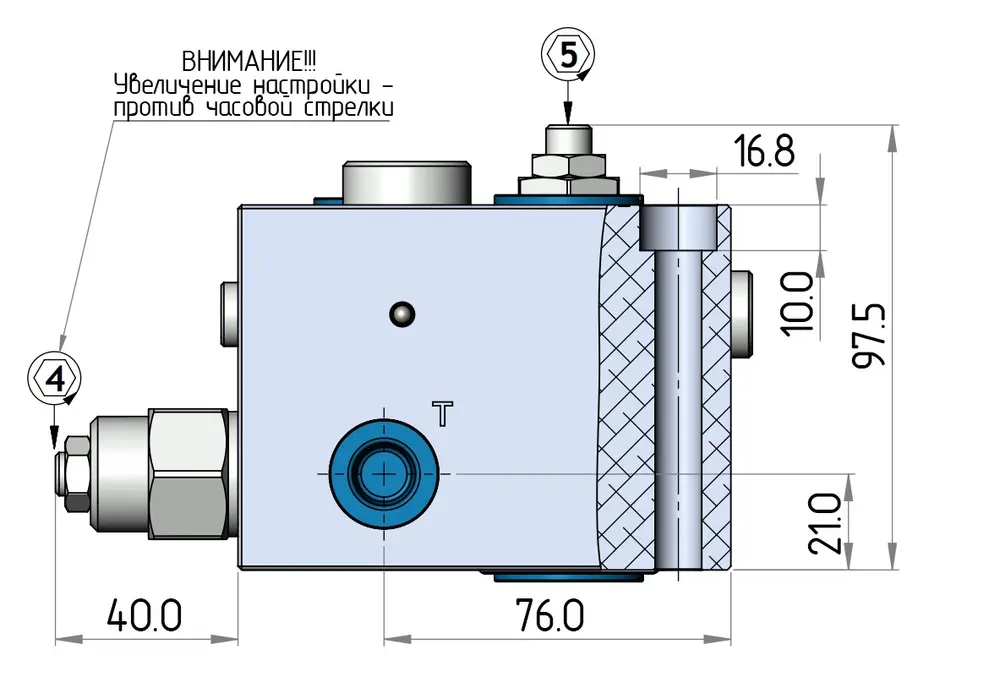

Габаритные и присоединительные размеры тормозного клапана 44CB120S-35N4-34G
Тормозной клапан IMHydro представляет собой гидравлический клапанный блок, работающий непосредственно с потоком рабочей жидкости исполнительного контура. При отсутствии управляющего воздействия клапан препятствует свободному перемещению рабочей жидкости и удерживает исполнительный механизм от движения под действием внешней нагрузки.
При подаче управляющего давления клапан открывает проход рабочей жидкости в соответствии с заданными параметрами, позволяя исполнительному механизму двигаться с контролируемой скоростью. Такой принцип работы используется для управления движением гидроцилиндров и гидромоторов, на которые действует нагрузка, стремящаяся изменить их положение.
Для тормозных клапанов серии LCB120 предусмотрена установка непосредственно на гидроцилиндр или гидромотор. В зависимости от исполнения используется резьбовое или фланцевое подключение. При размещении клапана непосредственно возле рабочего органа рекомендуется применять жёсткое соединение металлическим трубопроводом.

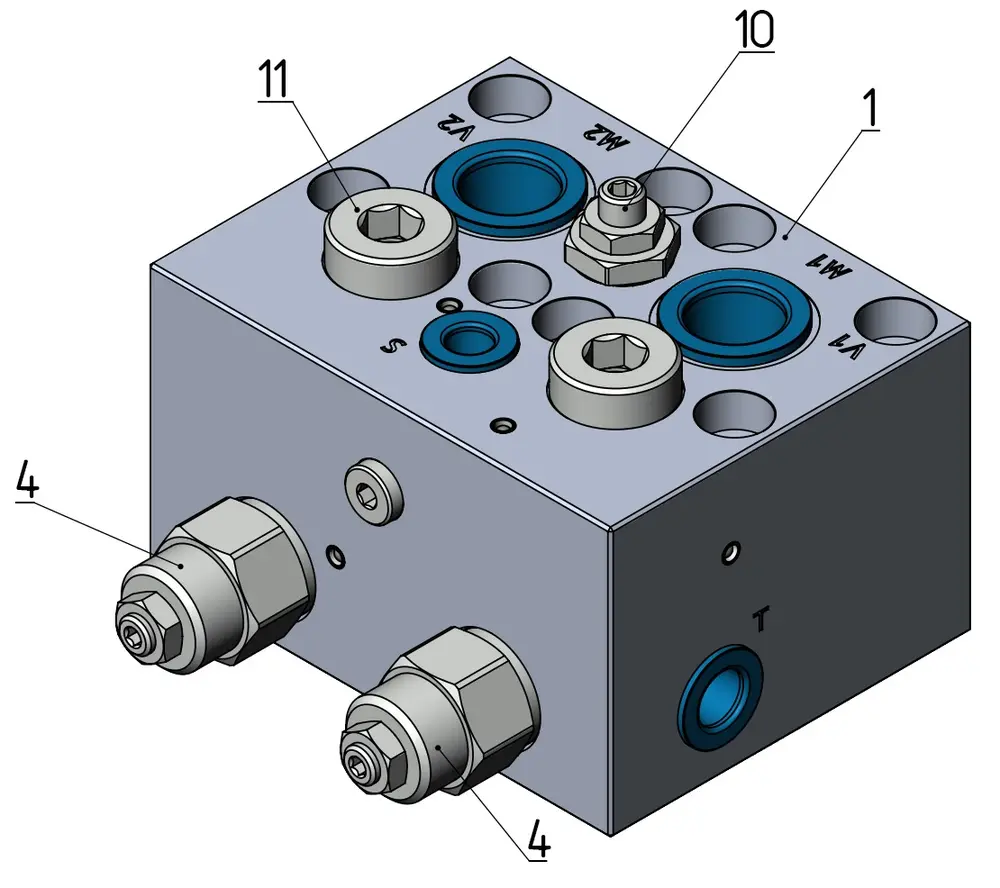

Конструкция тормозного клапана 44CB120S-35N4-34G
| Позиция | Обозначение | Количество |
|---|---|---|
| 1 | IH.03.05.02.44.001 Гидравлический блок | 1 |
| 2 | ILCV2000-G34 Обратный клапан | 2 |
| 3 | SHV0-G18-0N-000 Перекидной клапан | 1 |
| 4 | LCBEH-LCN Тормозной клапан | 2 |
| 5 | EG02 Заглушка | 1 |
| 6 | LF18A Пробка | 4 |
| 7 | BPMS0051110 Заглушка | 6 |
| 8 | EG04 Заглушка | 2 |
| 9 | ID32.92-3.53 90NBR Кольцо круглого сечения | 2 |
| 10 | NV-M18-02 Дроссель | 1 |
| 11 | CV-T5-00 Обратный клапан | 2 |
| 12 | LF8A Пробка | 1 |
| 13 | LF11A Пробка | 1 |
При действии внешней нагрузки исполнительный механизм стремится переместиться в направлении, соответствующем разгрузке или опусканию рабочего органа. Тормозной клапан ограничивает проход рабочей жидкости и предотвращает свободное движение механизма.
При формировании управляющего давления клапан открывает гидравлический проход и позволяет жидкости перемещаться между рабочими полостями исполнительного механизма. Благодаря этому скорость движения контролируется гидравлическим клапаном, а нагрузка не перемещается самопроизвольно.

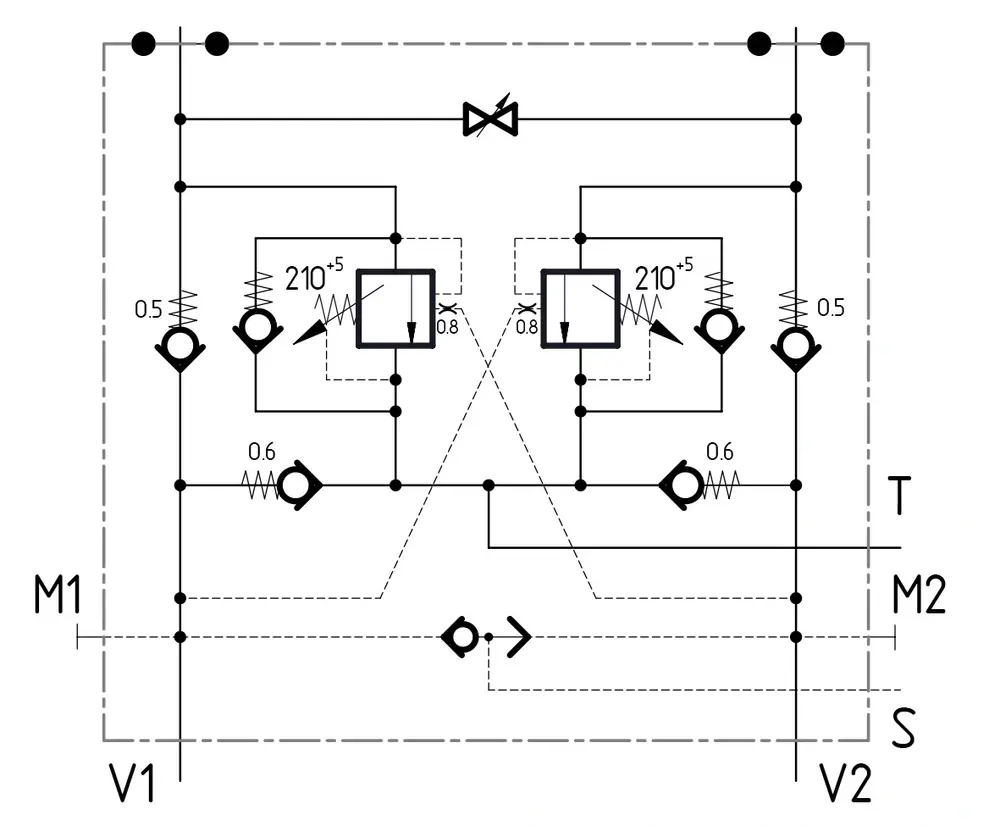

Гидравлическая схема работы тормозного клапана 44CB120S-35N4-34G
Характеристики
| Наименование | Значение |
|---|---|
| Номинальный расход, л/мин | 0...120 |
| Максимальный расход на входе, л/мин | 140 |
| Номинальное давление, бар | 320 |
| Максимальное давление, бар | 350 |
| Пилотное отношение | 10.0 : 1 |
| Внутренние утечки (виртуальные, зависимые от давления) | макс. 01 см/мин., при давлении 100 бар |
| Давление настройки пружины клапана, бар | 140-350 |
| Материал уплотнений | резина NBR - кольца круглого сечения, PTFE - опорные кольца |
| Материал внутренних деталей | сталь 20X13 - вакуумная термообработка, сталь A12 - не термообработанные, покрытие гальваническое никелирование или цинкование |
| Материал корпуса | алюминиевый сплав 6026-T6 Eural, покрытие - бесцветное анодирование Ан.Окс.нВ |
| Рабочая жидкость | минеральное гидравлическое масло по ТУ 38.001347-000 или DIN 51524/25 |
| Температура рабочей жидкости | - 40°C...+80°C |
| Температура окружающей среды | - 45°C...+85°C |
| Вязкость рабочей жидкости, мм2/сек | 10 [сСт] ... 300 [сСт] |
| Фильтрация | NAS 1638 класс 9, ISO 4406 класс 21/18/14. диапазон фильтрации b>=75 |
