Плита D05SPS8G (Ду10 вбок.)
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Гидравлическая плита D05SPB8G (Ду10 вбок.) предназначена для любых золотниковых гидрораспределителей с условным проходом Ду-10 мм., с креплением по стандарту CETOP 5.Монтажная гидроплита позволяет экономить пространство и сократить время на монтаже гидрооборудования. Элементы гидравлического оборудования (гидрораспределители, предохранительные клапаны модульного монтажа, редукционные клапаны, гидрозамки) возможно монтировать друг на друга для управления потоками.
Материал корпуса: сталь Максимальное рабочее давление: 350 бар (35 МПа).
Резьбовые присоединительные отверстия: А-B-P-Т = G1/2" BSP

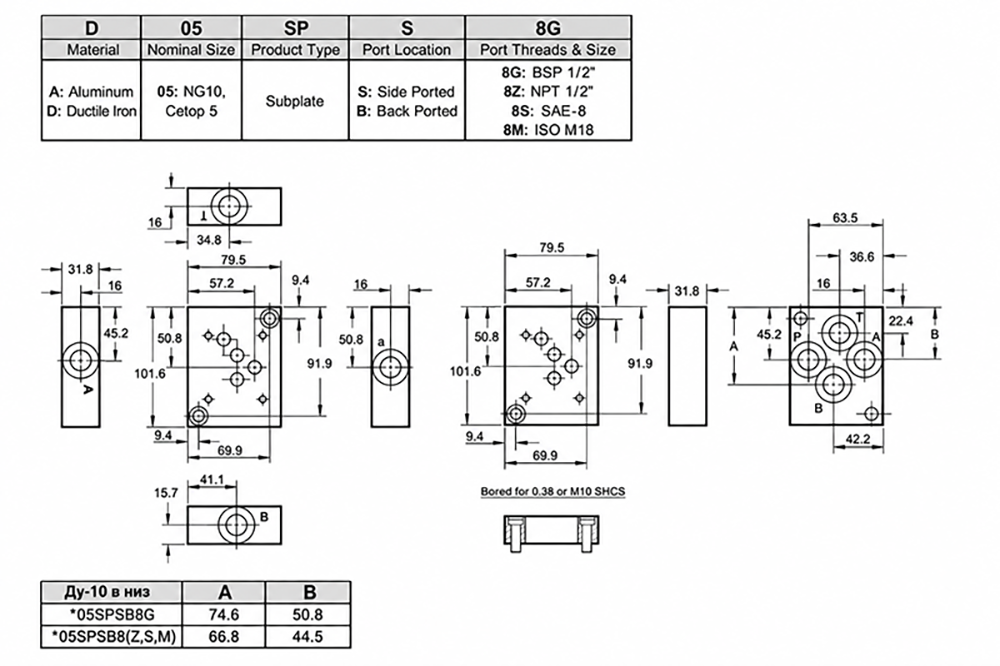

Плиты код D05SPS8G-1/2 - Ду-10 в бок
Плиты код D05SPB8G-1/2 - Ду-10 в низ
Резьба трубная коническая, R (BSP)Трубная коническая резьба, применяемая в конических резьбовых соединениях,а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой по ГОСТ 6357-81. Основана на резьбе BSW (англ. British Standard Whitworth) и совместима с резьбой BSP (англ. British standard pipe tapered thread), именуемаяBSPT (уплотнение достигается за счет смятия резьбы в месте резьбового соединения при ввёртывании штуцера).
Дюймовая резьба с конусностью 1:16 (угол конуса ?=3°34'48"). Угол профиля при вершине 55°.
Условное обозначение: буква R для наружной резьбы и Rc для внутренней (ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая.), числовое значение номинального диаметра резьбы в дюймах (inch), буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/4 - обозначается как R 1 1/4.
Обозначение размера резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы трубной конической (R), мм
Характеристики
| Наименование | Значение |
|---|---|
| Условный проход (Ду), мм | 10 |
| Материал корпуса | сталь |
| Макс. рабочее давление | 350 бар (35 МПа) |
| Резьба -B-P-Т | G1/2" BSP |
