Блок полиспаста 23-13010-29 для крюковой обоймы 24-13000 КДЭ-163
Подходит для спецтехники
- Железнодорожный кран — КДЭ-163
Канатный блок 23-13010-29 предназначен для установки в крюковую обойму 24-13000 железнодорожного крана КДЭ-163. Деталь входит в состав грузового полиспаста и обеспечивает направление движения грузового каната, снижая трение и равномерно распределяя нагрузку при подъеме и опускании груза. Блок является одним из основных элементов крюковой подвески грузоподъемного механизма.
Рабочая поверхность блока выполнена с профильной канавкой под грузовой канат, что обеспечивает правильную укладку каната, уменьшает его износ и увеличивает срок службы всей полиспастной системы. Канатный блок вращается на оси через подшипники, обеспечивая плавную работу крюковой обоймы даже при значительных нагрузках.
Канатный блок представляет собой колесо с профильной канавкой под стальной грузовой канат. Деталь устанавливается на ось крюковой обоймы и работает совместно с подшипниками качения, обеспечивая свободное вращение и равномерную работу грузового полиспаста.

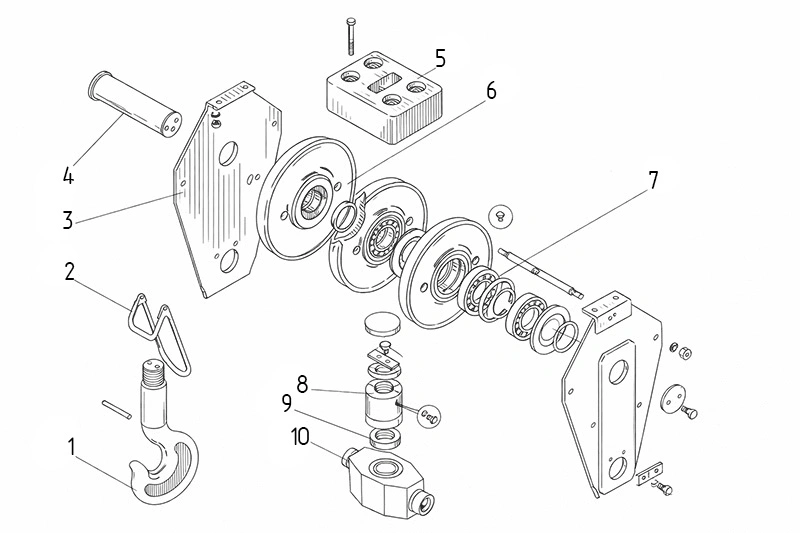

| Позиция | Обозначение | Наименование | Применяемость | Кол-во |
|---|---|---|---|---|
| 1 | 24-13010-21 | Крюк | КДЭ-163, КДЭ-253, КЖДЭ-16, КЖДЭ-25, КЖ-461, КЖ-561, КЖ-661, КЖС-16, КЖ-462, КЖ-562, КЖ-662 | 1 |
| 2 | 24-13010-03 | Скоба | КДЭ-163, КДЭ-253, КЖДЭ-16, КЖДЭ-25, КЖ-461, КЖ-561, КЖ-661, КЖС-16, КЖ-462, КЖ-562, КЖ-662 | 1 |
| 3 | 24-13010-08 | Щека обоймы | КДЭ-163, КДЭ-253, КЖДЭ-16, КЖДЭ-25, КЖ-461, КЖ-561, КЖ-661, КЖС-16, КЖ-462, КЖ-562, КЖ-662 | 2 |
| 4 | 5-13010-07А | Ось | КДЭ-163, КДЭ-253, КЖДЭ-16, КЖДЭ-25, КЖ-461, КЖ-561, КЖ-661, КЖС-16, КЖ-462, КЖ-562, КЖ-662 | 1 |
| 5 | 24-13010-20 | Груз | КДЭ-163, КДЭ-253, КЖДЭ-16, КЖДЭ-25, КЖ-461, КЖ-561, КЖ-661, КЖС-16, КЖ-462, КЖ-562, КЖ-662 | 1 |
| 6 | 23-13010-29 | Блок | КДЭ-163, КДЭ-253, КЖДЭ-16, КЖДЭ-25, КЖ-461, КЖ-561, КЖ-661, КЖС-16, КЖ-462, КЖ-562, КЖ-662 | 3 |
| 7 | ГОСТ 8338 | Подшипник 317 | 6 | |
| 8 | 24-13010-01 | Гайка специальная | КДЭ-163, КДЭ-253, КЖДЭ-16, КЖДЭ-25, КЖ-461, КЖ-561, КЖ-661, КЖС-16, КЖ-462, КЖ-562, КЖ-662 | 1 |
| 9 | 6874 | Подшипник | ||
| 10 | 24-13010-23 | Траверса | КДЭ-163, КДЭ-253, КЖДЭ-16, КЖДЭ-25, КЖ-461, КЖ-561, КЖ-661, КЖС-16, КЖ-462, КЖ-562, КЖ-662 |
