Канатный блок 2514-22 гусеничного крана ДЭК-251
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Блок полиспаста 2514-22 диаметром 380 мм и шириной 66 мм
Подходит для спецтехники
- Гусеничный кран — ДЭК-251
Канатный блок 2514-22 предназначен для работы в канатоблочных системах гусеничного крана ДЭК-251. Подвижный блок используется для направления и изменения направления движения каната в составе полиспаста, портала, системы соединения стреловых канатов и крюковых обойм крана.
Блок 2514-22 является унифицированной деталью крана ДЭК-251 и применяется в нескольких сборочных единицах. В зависимости от узла он работает со стреловым или грузовым канатом. Открытые каталоги запасных частей указывают блок 2514-22 в составе портала 251.14.00.000-01, канатоблочной системы 251.16.00.000 и крюковой обоймы 25 т 251.21.00.000-03.

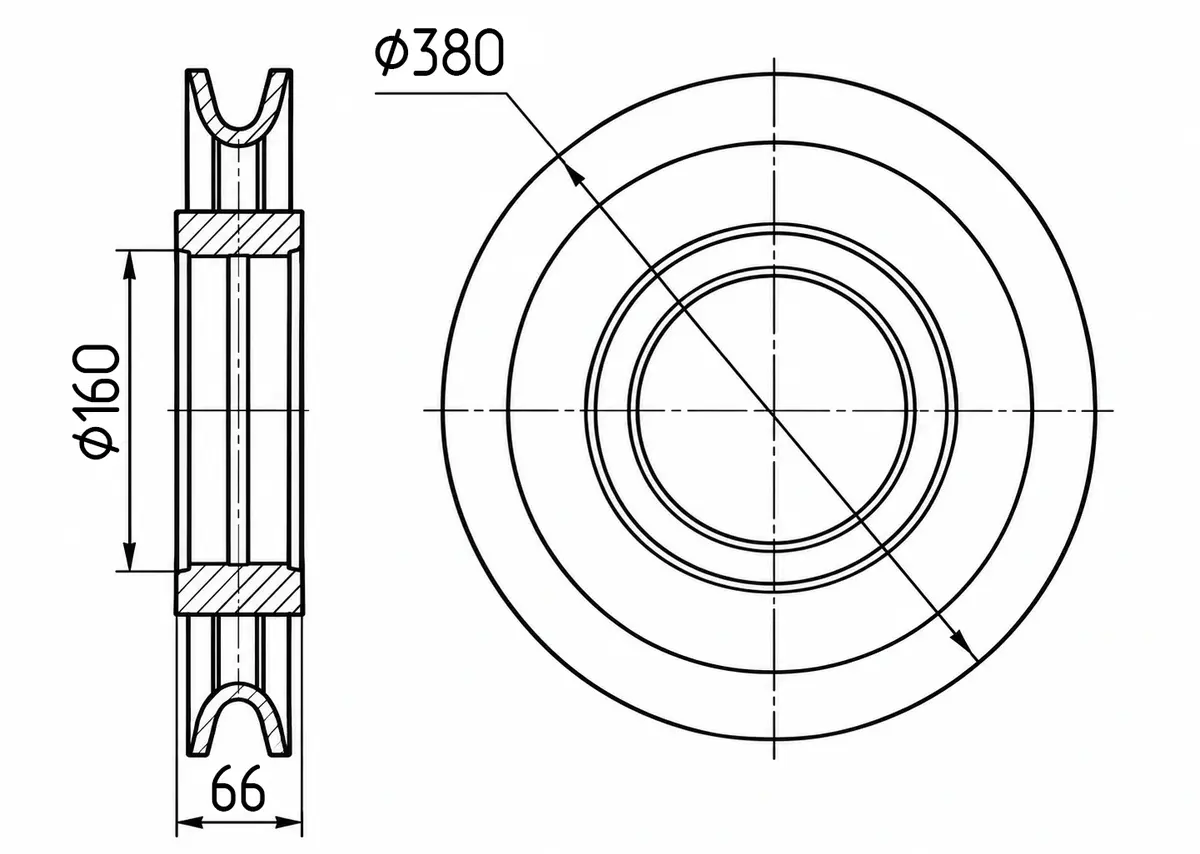

Основные размеры блока 2514-22: диаметр 380 мм, ширина 66 мм. Конструкция выполнена в виде сварного изделия из части трубы круглого сечения, ступицы и соединительных дисков.
Блок 2514-22 представляет собой сварную конструкцию, состоящую из части трубы круглого сечения, ступицы и соединительных дисков. Часть трубы образует рабочий ручей, по которому проходит канат. Диаметр блока составляет 380 мм, ширина — 66 мм.
В составе узлов ДЭК-251 блок устанавливается на оси и вращается на двух шариковых подшипниках типа 218 по ГОСТ 8338-75. Подшипники фиксируются на оси пружинными кольцами и разделяются распорными втулками. Для защиты подшипников предусмотрены крышки и элементы уплотнения.
Характеристики
| Наименование | Значение |
|---|---|
| Внутренний диаметр, мм | 160 |
| Наружный диаметр, мм | 380 |
| Ширина, мм | 66 |
| Радиус под канат, мм | 10,6 |
| Масса, кг | 14,7 |
