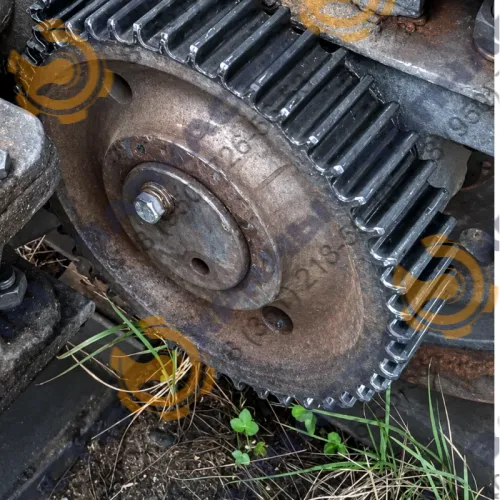

Шестерня m=8, z=41 ЦАТШ-62-096 редукторов, ОПУ

Name: Шестерня m=8, z=41 ЦАТШ-62-096 редукторов, ОПУ
SKU: ЦАТШ-62-096
Price: 46000 RUB
Availability: InStock

ID: 494676

Шестерня ЦАТШ-62-096 m=8, z=41 редукторов

Шестерня m=8, z=41 ЦАТШ-62-096 редукторов, ОПУ

ID: 494676

Арт: ЦАТШ-62-096

Модуль, m: 8

Число зубьев, z: 41

Угол профиля исходного контура α₀: 20°

Коэффициент высоты зуба f: 1

Все характеристики

Запчасти - Изготовление шестерён и зубчатых колес

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 46 000 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Описание

Характеристики

Документация

Гарантия

Шестерня m=8 мм, z=41 ЦАТШ‑62‑096 редукторов, ОПУ применяется в силовых передачах редукторов и опорно‑поворотных устройствах (ОПУ) для передачи значительных крутящих моментов при циклических нагрузках.

Эвольвентное зацепление — нулевое, с углом профиля 20° и коэффициентом высоты зуба 1; делительный диаметр составляет 328 мм (d = m·z). Степень точности 9‑X по ГОСТ 1643‑81 обеспечивает требуемую кинематическую точность, плавность работы передачи, достаточный контакт зубьев и гарантированный боковой зазор для компенсации тепловых деформаций в условиях эксплуатации редукторов и ОПУ.

Контроль качества включает проверку толщины зуба по хорде (S = 12,566 мм) и высоты установки зубомера (h = 8,10 мм), а также контроль разности окружных шагов (δᵢ = 0,07 мм) и отклонения основного шага (±0,055 мм) — это минимизирует вибрации, обеспечивает равномерность зацепления и снижает динамические нагрузки на узел.

Материал — сталь 55Л‑II по ГОСТ 977‑88; класс точности механической обработки — III по ГОСТ 2009‑55, что гарантирует стабильность геометрических параметров и долговечность изделия в составе ответственных узлов. Масса шестерни — 27 кг.

Характеристики

Наименование	Значение
Модуль, m	8
Число зубьев, z	41
Угол профиля исходного контура α₀	20°
Коэффициент высоты зуба f	1
Степень точности	по ГОСТ 1643‑81 — 9‑X
Толщина зуба по хорде S, мм	12,566
Высота установки зубомера h, мм	8,10
Разность окружных шагов δᵢ , мм	0,07
Отклонение основного шага Δt₀ , мм	±0,055
Материал сталь 55Л‑II	по ГОСТ 977‑88
Масса, кг	27
