Плечевые болты, известные также как прецизионные (призонные) болты или винты с утолщенным стержнем, занимают особое место среди крепежных элементов благодаря своей уникальной конструкции и функциональности. Эти элементы применяются там, где требуется высокая точность сборки, минимальные допуски, стабильность и надежность крепления.

Что такое плечевые болты?

Плечевые винты – это тип винтов с гладким утолщенным участком (плечом) между головкой и резьбой. Когда винт полностью закручен, плечо выступает над поверхностью. Плечо делает винты универсальными: выполняют функции валов или штифтов для вращающихся компонентов, служат осями для подвижных частей, направляющими для скользящих элементов и монтажными штифтами.

Конструктивные особенности

Каждый плечевой призонный болт имеет три основные части:

Головка – чаще всего цилиндрическая, но встречаются плоская, шестигранная или потайная.
Плечо – участок с высокой точностью и жесткими допусками.
Резьбовой конец – обычно резьба высокого класса точности, метрическая или дюймовая (UNC/UNF).

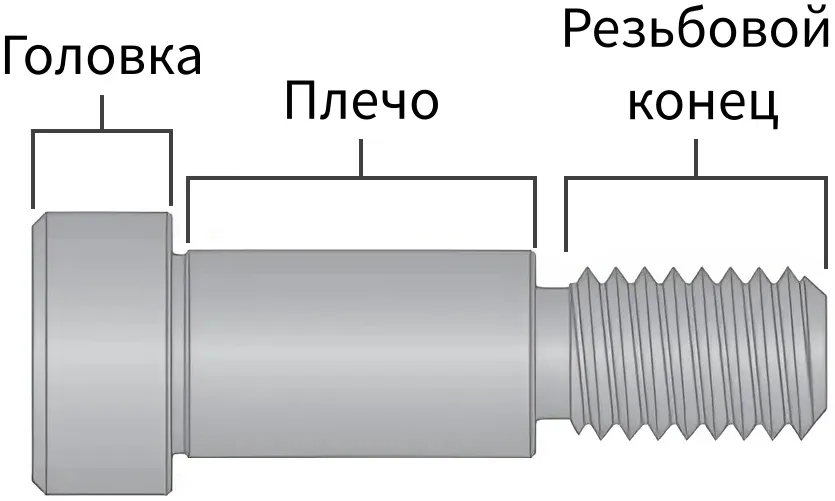

Конструкция плечевого болта - изображение

Использование плечевого болта

Благодаря жестким допускам, такие болты широко применяются в авиационной, автомобильной, машиностроительной промышленности и на заводском оборудовании. Гладкая часть стержня используется как направляющая, опора, вал, подшипник, распорка или точка поворота.

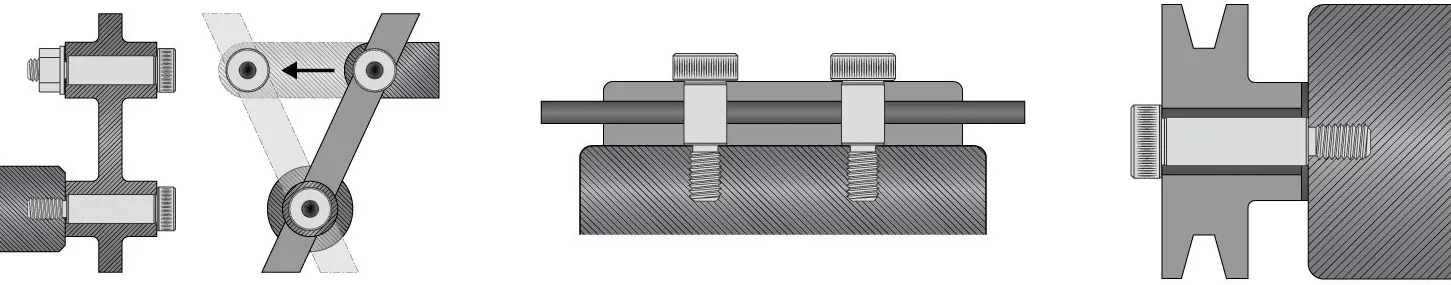

Варианты использования плечевых болтов - коллаж

Основные функции и назначение призонных болтов

Точное позиционирование – плечо винта с минимальными допусками обеспечивает правильное расположение деталей, предотвращая люфт.
Направляющая для скользящих элементов – стабилизирует движение деталей в механизмах с подвижными частями.
Функция штифта или вала – обеспечивает вращение или скольжение деталей с минимальным трением.
Распорка и дистанцирование – поддерживает заданное расстояние между деталями, предотвращая деформацию.

Какие нагрузки способен воспринимать прецизионный болт

Нагрузки на срез – плечо принимает значительную часть сдвиговых напряжений, распределяя нагрузку по большей поверхности.
Нагрузки на растяжение – резьбовая часть воспринимает растягивающие усилия; материалы обеспечивают высокую прочность на разрыв.
Динамические и ударные нагрузки – конструкция плеча равномерно распределяет нагрузки, снижая риск преждевременного выхода болта из строя.

Как измерить плечевой болт

Основные параметры: диаметр плеча и длина плеча. Например, болт 3/8 x 1 означает диаметр 3/8 дюйма и длину 1 дюйм. Важны также: диаметр головки, высота головки, длина резьбы, диаметр резьбы и шаг резьбы.

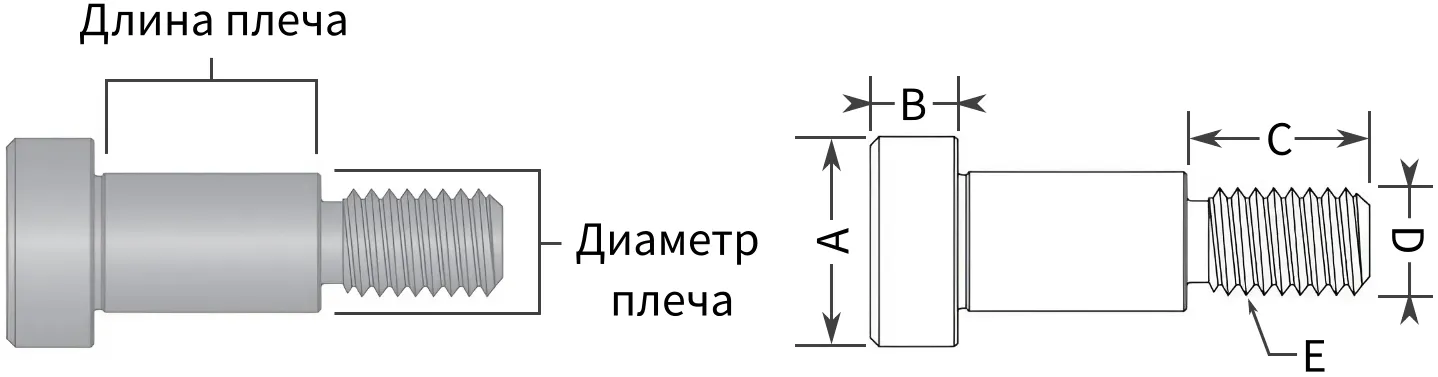

Определение размера плечевого болта - изображение

Особенности дизайна

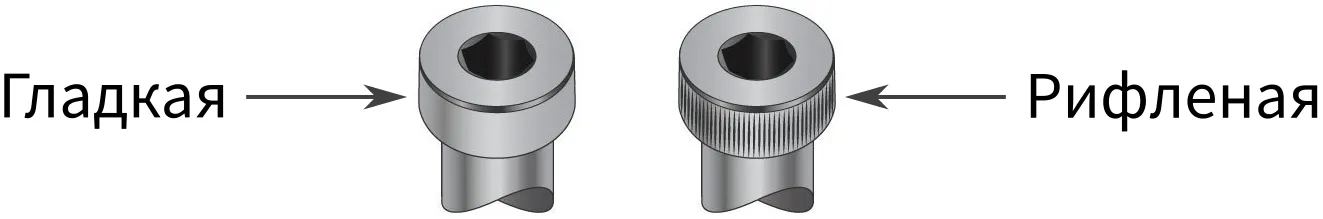

Текстура головки

Головка может быть рифленой для лучшего сцепления или гладкой для эстетичного вида.

Форма головки

Цилиндрическая, шестигранная или потайная головка. Низкопрофильные варианты минимизируют выступ над поверхностью.

Тип шлица

Определяет используемый инструмент. Шлиц под внутренний шестигранник (Hex Socket), Torx – надежное затягивание; прямой шлиц удобен для плоской отвертки, но менее надежен.

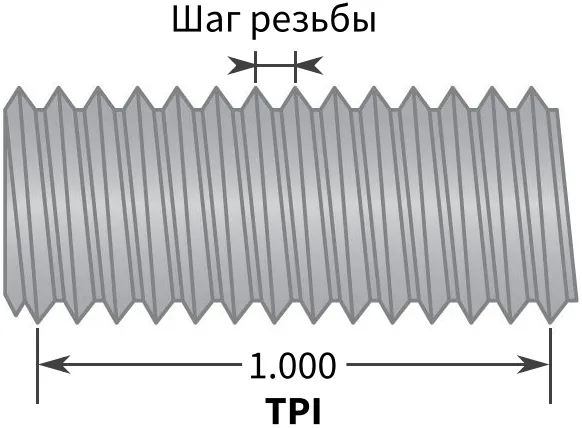

Особенности резьбы

Удлиненная резьба – повышает удерживающую способность болта.
Увеличенная резьба – диаметр резьбы равен диаметру плеча, удобно для точного сопряжения.
Увеличенные и удлиненные резьбы – комбинация вышеуказанных характеристик для максимальной надежности.
Нейлоновая накладка – самоблокирующаяся накладка для виброустойчивости соединений.

Материалы

Плечевые болты изготавливаются из различных материалов для разных условий эксплуатации.

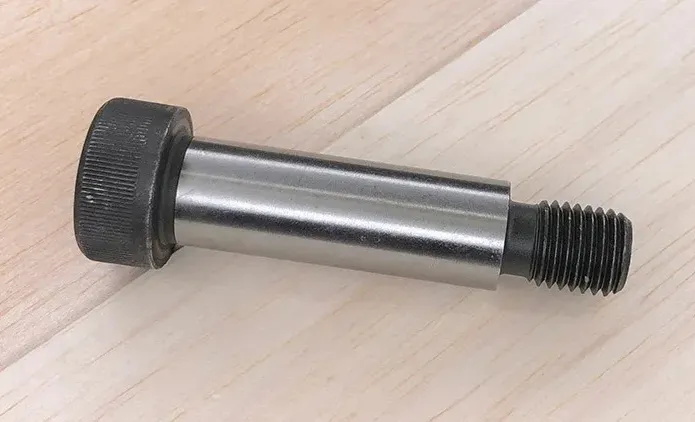

Плечевой болт из легированной стали - фото

Нержавеющая сталь серии 300 – устойчива к коррозии, термостойкая (марки 304, 316).

Нержавеющая сталь серии 400 – более прочная, но менее устойчива к коррозии.

Легированная сталь – высокопрочные призонные болты классов 8.8, 10.9, 12.9 с термической обработкой, плечо шлифуется прецизионно.

Отделка

Покрытия повышают коррозионную стойкость, износостойкость и эстетику.

Оксидирование – черная пленка, матовый вид, снижает трение.

Пассивация – химическая обработка нержавеющей стали для защиты от коррозии.

Призонный болт оцинкованный - изображение

Призонный болт горячий цинк - изображение

Призонный болт без покрытия - изображение

Оцинковка – гальваническим или горячим методом, образует защитный слой. Толщина покрытия влияет на посадку.

Без покрытия – сохраняет естественные свойства металла и внешний вид.

Стандарты DIN, ISO и ГОСТ

DIN 609 – шестигранные призонные болты с длинным резьбовым концом.
DIN 610 – шестигранные призонные болты с коротким резьбовым концом.
DIN 7968 – призонные болты с гайкой.
DIN 7999 – увеличенная головка под ключ.
DIN 9841 – цилиндрическая головка, внутренний шестигранник.
ISO 7379 – цилиндрическая головка, шестигранное углубление.
ГОСТ 7817-80 – шестигранная уменьшенная головка класса точности А.
ГОСТ 28962-91 – внутренний шестигранник и утолщенный стержень.

Что учитывать при выборе призонного болта

Важно учитывать размеры и допуски для точного выравнивания, обработку поверхности для коррозионной стойкости, тип головки и соответствие инструменту. Эти параметры критичны для прецизионных механизмов.
