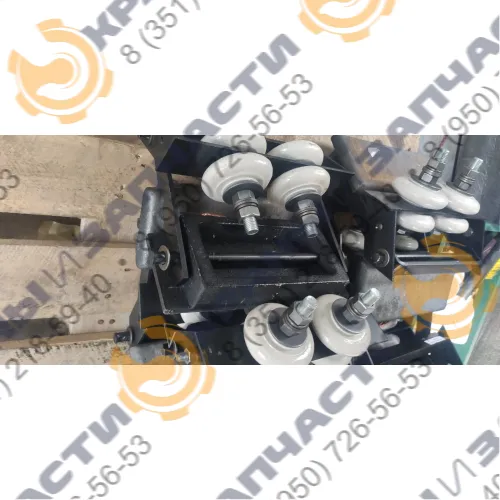

Токоприемник ТКН-9А-1М (токосъемник) для мостового крана
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии

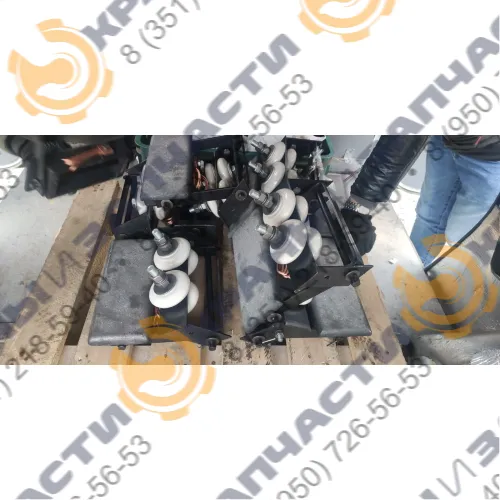

Токосъемник ТКН-9А-1М - подробная информация
Подходит для спецтехники
- Мостовые краны, напольные тележки, электрические тали
Токоприемник ТКН-9А-1М используется для приема электричества с троллеев и обеспечивает работу электрического оборудования специальной техники.
Принцип работы устройства основан на скольжении токосъемных контактов по проводящим рельсам (троллеям). При движении оборудования токоприемник поддерживает постоянный контакт с троллеем, обеспечивая непрерывную подачу электроэнергии к потребителям. Конструкция предусматривает компенсацию механических колебаний и неточностей позиционирования, что гарантирует надежное электрическое соединение в процессе эксплуатации.
Расшифровка маркировки токоприемника ТКН-9А-1М
| ТК | токоприемник крановый |
| Н | изолятор наружной установки |
| 9А | условное обозначение типа |
| 1 | исполнение по токовой нагрузке (400 А) |
| М | исполнение для эксплуатации в металлургических цехах |
| У2 | вид климатического исполнения У2 |
Технические особенности и эксплуатационные характеристики
-
Технические особенности:
- Однополюсное исполнение
- Ускорение до 1м/с²
- Скорость движения не более 2,5 м/с
- Постоянный ток до 500В, переменный ток до 600В (50-60 Гц)
- Частота циклов до 600 в час
-
Эксплуатационные характеристики:
- горизонтальных колебаниях тележек в пределах ±20 мм и крановых мостов ±40 мм;
- вертикальных колебаниях тележек в пределах ±15 мм и крановых мостов ±20 мм.
- Неточность положения троллеев относительно токосъемников в вертикальной и горизонтальной плоскостях составляет ±8 мм.
Требования к установке
- между неподвижными токоведущими деталями разных аппаратов, а также между ними и конструкциями, не изолированными от земли – не менее 30 мм;
- между движущимися друг относительно друга и находящимися под разными потенциалами деталями – не менее 15 мм.

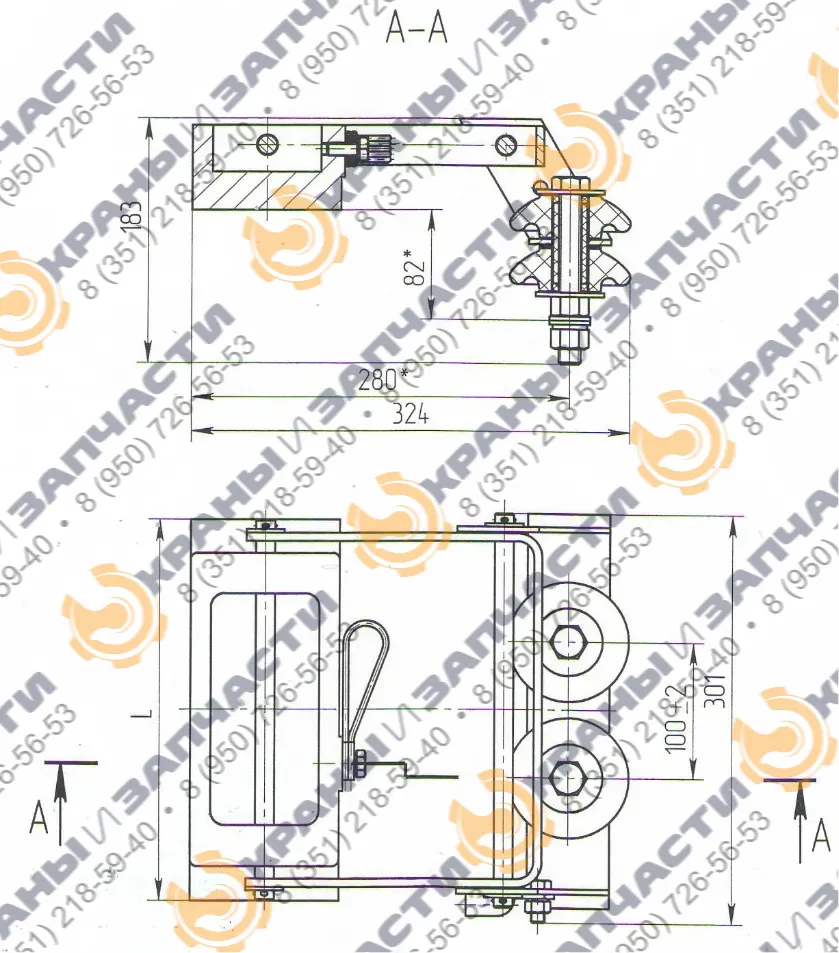

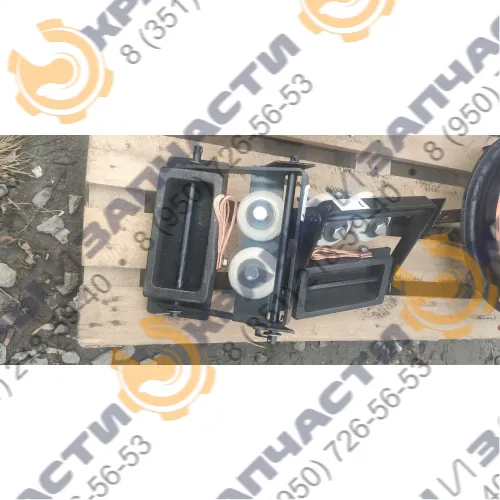

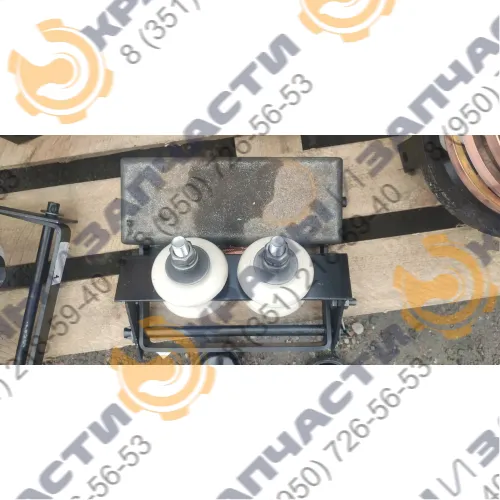

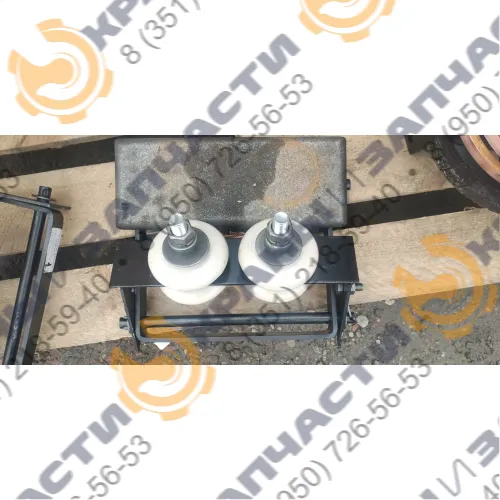

Конструкция токоприемника ТКН-9А-1М

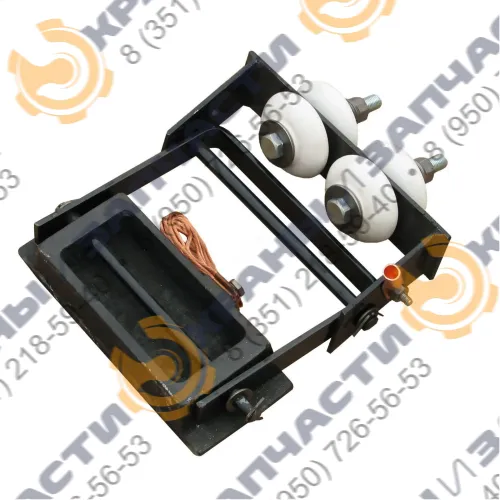

Токоприемник состоит из токоснимающей детали (башмака), закрепленной на кронштейне и изолированной фарфоровыми изоляторами и изолирующими трубками от металлической конструкции, к которой крепится токоприемник. Башмак соединяется гибкими соединениями с кронштейном, к которому при монтаже присоединяется токоподводящий кабель. Контактное нажатие башмака на жесткие стальные троллеи осуществляется за счет веса башмака.
Характеристики
| Наименование | Значение |
|---|---|
| Токовая нагрузка (номинальная) А | 400 |
| Контактное нажатие, Н | 70-80 |
| Сечение кабеля, мм² | 2х95 |
| Работа от сети постоянного тока макс., В | 500 |
| Частота циклов возвратно-поступательных перемещений в час | 600 |
