Коробка отбора мощности КОМ МП05-420.20.10 20, 22 зуб. для автокрана Ивановец КС-45717К
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии

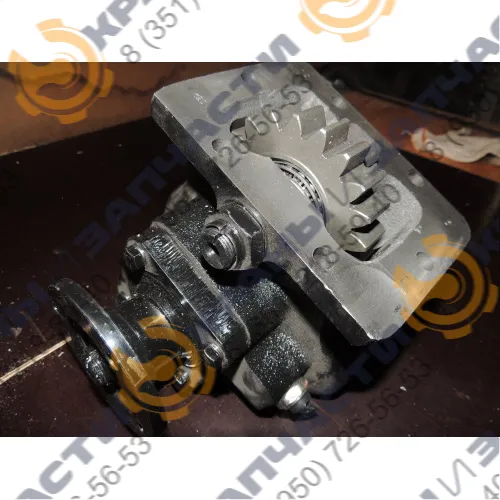

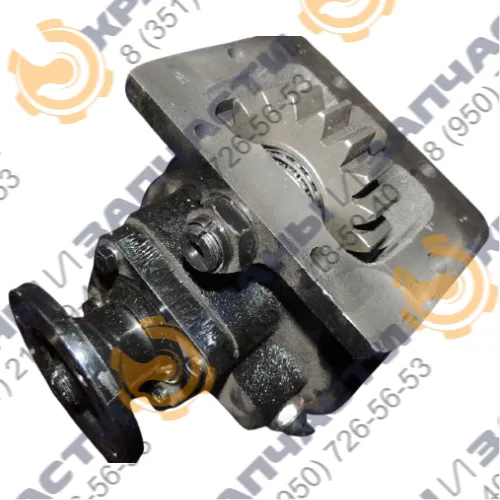

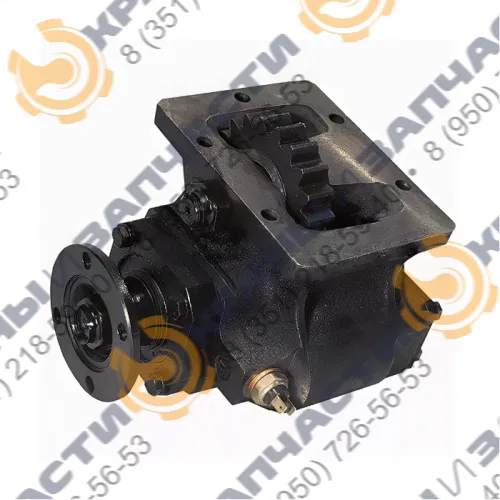

Коробка отбора мощности КОМ МП05-420.20.10 с шестерней на 20 и 22 зуба
Подходит для спецтехники
- Автокран Ивановец — КС-45717, КС-45717К, КС-55713, КС-55713-5К
Коробка отбора мощности МП-054202010 на пневматическом управлении с максимальным крутящим моментом 250 Нм, который она передает с КПП через карданный вал на привод гидронасоса и далее на крановые установки «Ивановец», «Галичанин», «Ульяновец», «Челябинец» и «Клинцы».
Передаточные отношения скоростей вращения коленвала двигателя и выходных валов коробки
| Наименование показателя | Значение |
|---|---|
| Коробка передач Камского автомобильного завода - 14 | 1,26 |
| Коробка передач Камского автомобильного завода - 15 | при низшей передаче в делителе 1,26 |
| Коробка передач Камского автомобильного завода - 15 | при высшей передаче в делителе 1,026 |

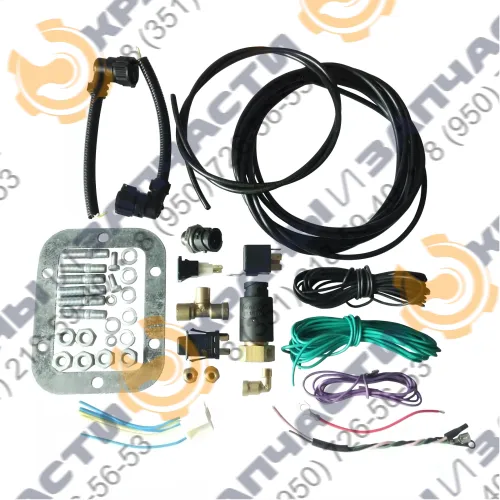

КОМ на специальном кронштейне устанавливается с правой стороны картера коробки передач автомобильной базы через унифицированный фланец при помощи болтового крепежа.
Принцип функционирования коробки МП-054202010

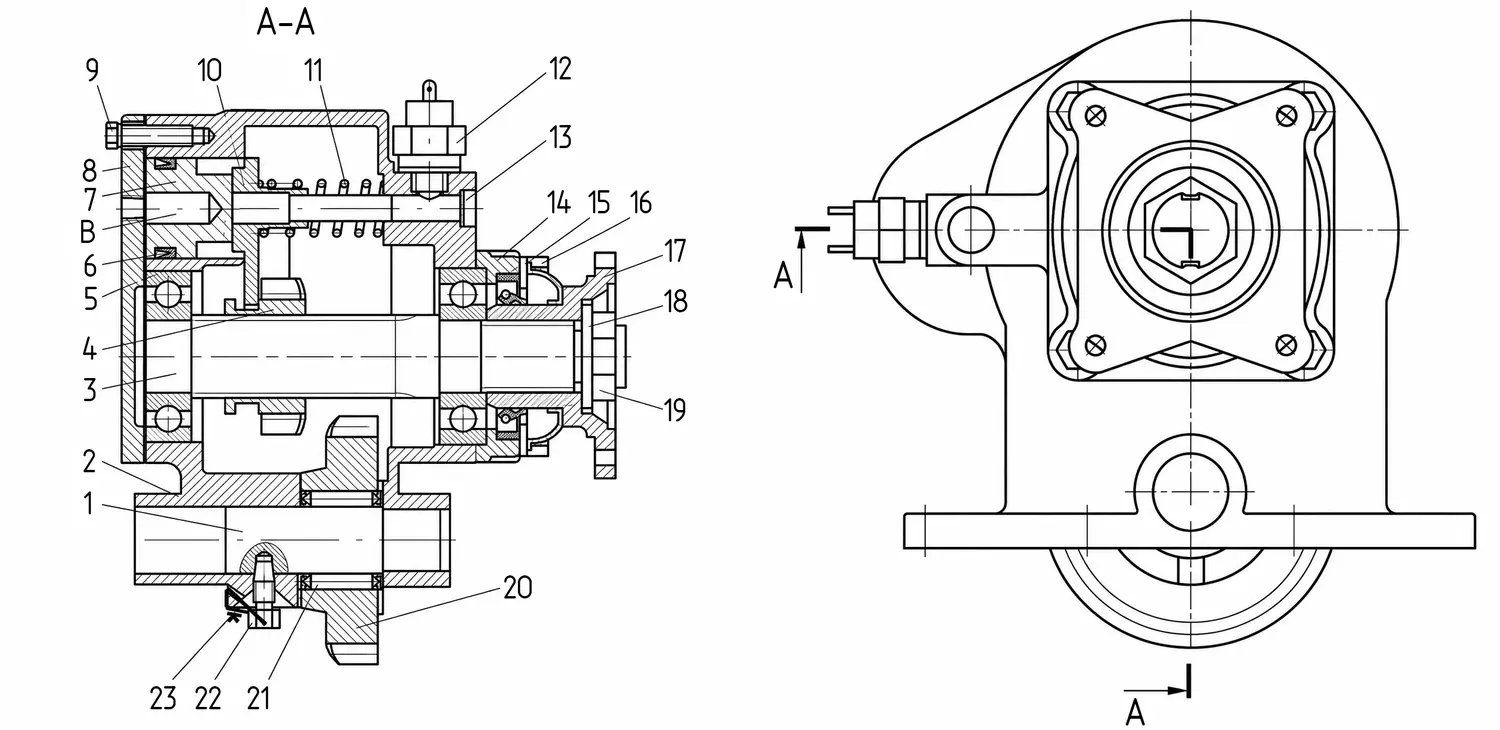

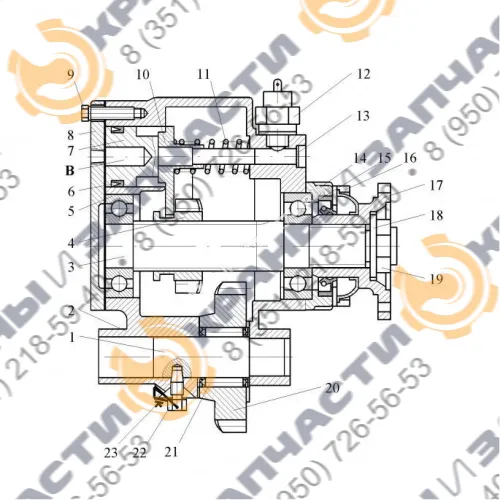

1 - ось; 2 - картер; 3 - вал; 4, 20 - шестерни; 5, 21 - подшипники; 6 - кольцо уплотнительное; 7 - шток; 8, 14 - крышки; 9, 16 - болты; 10 - вилка; 11 - пружина; 12 - выключатель; 13 - заглушка; 15 - манжета; 17 - фланец; 18 - шайба; 19 - гайка; 22 - винт установочный; 23 - стопор проволочный.
Цилиндр из пневматической системы поршнем проталкивает в полость сжатый воздух, нажимая на пружину, и приводит во вращение ведущее зубчатое колесо КОМ МП-054202010. Зубчатое колесо коробки отбора в свою очередь зацепляет ведомую шестерню коробки переключения передач и передает вращательный момент на выходной вал исполнительных механизмов.
Коробка отбора мощности МП-054202010 является российским аналогом устройств производства Италии: P30KZP10503 и 08600208134 OMFB.
Управление крановой установкой с помощью КОМ
Управление коробкой отбора мощности может осуществляться как из кабины, так и снаружи — в зависимости от удобства управления исполнительными механизмами. В некоторых случаях, конструкция коробки отбора включает возможность работы не только в прямом, но и в реверсивном направлении. Также примечательно, что многие модели имеют искусственную блокировку КОМ на время движения автомобиля, что позволяет избежать аварийных ситуаций.
Коробка идеально подходит для машин, которые работают на «механике» и не требуют отбора мощности в движении. Обычно это спецтехника из различных сфер деятельности – сельскохозяйственной, строительства, коммунального хозяйства, грузоперевозок. Устройство ставят на автоцистерны и краны, коммунальную технику для уборки территории
Материалы КОМ МП-054202010
Корпус коробки МП-054202010 изготовлен из чугуна. Ведущая шестерня (20 или 22 зуба) вала агрегата сделана из высокопрочной стали марки 45, подвергнутой дополнительным упрочением путем термо-химической обработки и цементации. Такая опция безопасна для окружающей среды и защищает агрегат от ржавчины, гарантируя долговечность, простоту в обслуживании и ремонтопригодность устройства.
Очень важно поддерживать долговечность устройства в процессе эксплуатации путём разбрызгивания масла на все его трущиеся и соприкасающиеся элементы.
Характеристики
| Наименование | Значение |
|---|---|
| Включение | механическое |
| Максимальная отбираемая мощность от вала КОМ | 45 кВт (60 л/с) |
| Максимальный крутящий момент на валу КОМ | 250 Нм (25 кгс/м) |
| Геометрические параметры установки КОМ в зависимости от модели КП, мм | 14(А=1333, Б=350), 15(А=1514, Б=360) |
| Направление вращения вала КОМ | совпадает с направлением вращения коленчатого вала двигателя |
| Отбор мощности | возможен на стоянке или во время движения автомобиля без переключения передач |
| Максимальная отбираемая мощность от вала КОМ для ГАЗ | 22 кВт (30 л/с) |
| Максимальный крутящий момент на валу КОМ для ГАЗ | 150 Нм (15 кгс/м) |
| Передаточное отношение скорости вращения коленчатого вала двигателя к скорости вращения выходного вала КОМ для ГАЗ | 2.13 |
| КОМ устанавливается для ГАЗ | на 5-ти ступенчатую КП модели 3309-1700010-20 |
| Направление вращения вала КОМ для ГАЗ | совпадает с направлением вращения коленчатого вала двигателя |
| Отбор мощности для ГАЗ | возможен только на стоянке или во время движения автомобиля без переключения передач |
