Коробка отбора мощности КОМ КАМАЗ КС-45719-1.14.100 автокранов Галичанин КС-45719

Артикул: КС-45719-1.14.100
Наименование показателяЗначение
Включение КОМпневматическое, раздельное
Максимальная отбираемая мощность от каждого вала КОМ75 кВт (100 л.с)
Максимальная отбираемая мощность от обоих валов КОМ110 кВт (150 л.с)
Максимальная отбираемая мощность от венца «3»22 кВт (30 л.с)
Максимальный крутящий момент на валах КОМ320 Нм (32 кгс м)
Передаточные отношения скорости вращения коленчатого вала двигателя к скорости вращения выходных валов коробки отбора мощности в зависимости от модели коробки
Коробка передач КамАЗ-141,6 — вал «1», 1,6 — вал «2»
Коробка передач КамАЗ-15 при низшей передаче в делителе1,6 — вал «1», 1,6 — вал «2»
Коробка передач КамАЗ-15 при высшей передаче в делителе1,3 — вал «1», 1,3 — вал «2»
Масса79 кг
Параметры зубчатого венца «3»число зубьев z=14; модуль m=2; da=29.6 мм
Направление вращения валов КОМсовпадает с направлением вращения вала двигателя
Отбор мощности возможентолько на стоянке или во время движения автомобиля без переключения передач

КОМ КС-45719-1.14.100 массой 87 кг с механизмом центрального управления изготовлена для передачи определенного количества мощности от силовой установки автошасси КамАЗ к приводу дополнительного оборудования, например гидронасоса.

Коробка (завод "Галич") введена в состав комплектующих крановых установок производства АО «Галичский автокрановый завод», а именно модели Галичанин КС-45719, КС-4572, КС-55713, КС-55715, КС-55729, КС-55721 на автошасси КамАЗ модификаций 142, 144, 152, 154. Кроме того, КОМ КС-45719-1.14.100 используется на каналопромывочных машинах моделей КО-514, КО-512.

В зависимости от того, сколько и какое приводное оборудование монтируется на автомобильную базу КамАЗ, коробка КС-45719-1.14.100, бывает 1-насосная либо 2-насосная. КОМ, устанавливаемая на краны «Галичанин» КС-45719, оснащена двухнасосной гидросистемой.

Конструкционные особенности КОМ КС-45719-1.14.100

Коробка разработана в виде цилиндрического агрегата одной ступени с двумя параллельными приводами. Она укомплектована следующими элементами: корпус, ведущее зубчатое колесо, выходные фланцы, направленные назад, группа ответных шестерён, муфта включения механизма отбора, вилка, приводы, крепеж, пружины.

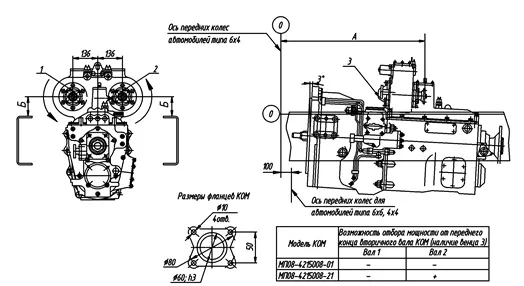

korobka_otbora_moschnosti_ks45719-1.14.100_cherteg

Установка КОМ на автомобильный кран (завод "Галич")

Монтаж коробки производится сверху на крышке корпуса КПП автомобиля КамАЗ. Размеры для присоединения коробки и гидравлического насоса соответствуют стандартам UNI. Стандартизированные размеры облегчают установку гидронасоса прямо на картере КОМ. В случае несоответствия размеров деталей есть широкий выбор дополнительных адаптеров, например унифицированных фланцев под присоединение карданного вала. На торце корпуса агрегата крепятся два пневматических цилиндра.

Коробка КС-45719-1.14.100 имеет в России другую маркировку: КОМ МП08-4215008-21 или КОМ МП08-4215008-01.

Управляемость коробки отбора мощности (МП08-4215008-21, МП08-4215008-01) с двумя пневмоцилиндрами.

На автокранах КС-4572 коробка включается пневматическим способом, на автокранах КС-55713 – электропневматическим. Для поворота или включения/выключения крана необходимо выжать сцепление на коробке переключения передач автомобиля.
