Редуктор цилиндрический двухступенчатый 1Ц2У 315Н

ID: 400031

В наличии

Редуктор цилиндрический двухступенчатый 1Ц2У 315Н

ID: 400031

Арт: Ц2У-315Н

Номинальное передаточное отношение: 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50

Номинальная радиальная нагрузка на тихоходном валу, Н: 22400

Номинальный крутящий момент на тихоходном валу, Нм: 8700

Масса, кг: 520

Все характеристики

Запчасти - Редукторы Ц2У 315Н, 355Н 400Н

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Цена по запросу

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

ID: 400031

Арт: Ц2У-315Н

Номинальное передаточное отношение: 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50

Номинальная радиальная нагрузка на тихоходном валу, Н: 22400

Номинальный крутящий момент на тихоходном валу, Нм: 8700

Масса, кг: 520

Все характеристики

Цена по запросу

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Редуктор цилиндрический двухступенчатый 1Ц2У 315Н

Запчасти - Редукторы Ц2У 315Н, 355Н 400Н

Описание

Характеристики

Гарантия

Редуктор циллиндрический Ц2У315Н

Подходит для спецтехники

Кран козловой — механизм передвижения грузовой тележки КК-16/20
Автокран Газпромкран, Камышин — грузовая лебедка КС-4561, КС-4562

Редуктор цилиндрический двухступенчатый Ц2УН-315Н – механическое устройство для передачи вращательной энергии между валами. Используется для увеличения крутящего момента и снижения частоты вращения через двухступенчатую цилиндрическую зубчатую передачу.

Маркировки редуктора Ц2УН-315Н

Передаточное число	Вариант сборки 12	Вариант сборки 11	Вариант сборки 22	Вариант сборки 21
8	1Ц2У-315Н-8-12	1Ц2У-315Н-8-11	Ц2У-315Н-8-22	Ц2У-315Н-8-21
10	1Ц2У-315Н-10-12	1Ц2У-315Н-10-11	Ц2У-315Н-10-22	Ц2У-315Н-10-21
12,5	1Ц2У-315Н-12,5-12	1Ц2У-315Н-12,5-11	Ц2У-315Н-12,5-22	Ц2У-315Н-12,5-21
16	1Ц2У-315Н-16-12	1Ц2У-315Н-16-11	Ц2У-315Н-16-22	Ц2У-315Н-16-21
20	1Ц2У-315Н-20-12	1Ц2У-315Н-20-11	Ц2У-315Н-20-22	Ц2У-315Н-20-21
25	1Ц2У-315Н-25-12	1Ц2У-315Н-25-11	Ц2У-315Н-25-22	Ц2У-315Н-25-21
31,5	1Ц2У-315Н-31,5-12	1Ц2У-315Н-31,5-11	Ц2У-315Н-31,5-22	Ц2У-315Н-31,5-21
40	1Ц2У-315Н-40-12	1Ц2У-315Н-40-11	Ц2У-315Н-40-22	Ц2У-315Н-40-21
50	1Ц2У-315Н-50-12	1Ц2У-315Н-50-11	Ц2У-315Н-50-22	Ц2У-315Н-50-21

Принцип работы редуктора

Редуктор Ц2УН-315Н преобразует входную скорость и крутящий момент через двухступенчатую цилиндрическую зубчатую передачу. Быстроходный вал передает вращение первой ступени зубчатых колес, которая взаимодействует со второй ступенью, соединенной с тихоходным валом, изменяя скорость и момент в соответствии с передаточным числом.

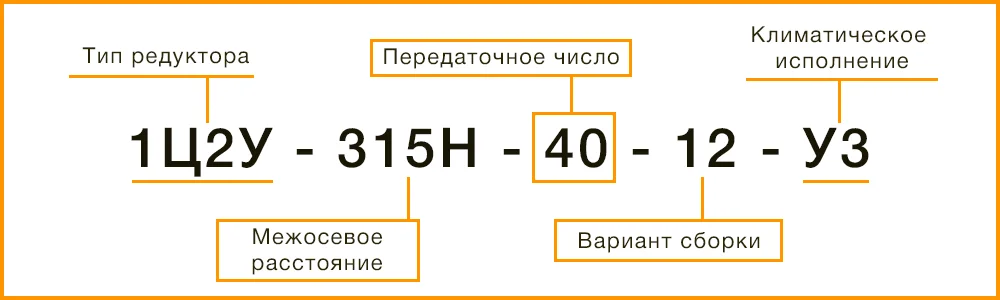

Расшифровка маркировки редуктора

Ц2УН – тип редуктора (цилиндрический двухступенчатый).
315 – межосевое расстояние тихоходной ступени, мм.
40 – передаточное число (8; 10; 12,5; 16; 20; 25; 31,5; 40; 50).
12 – вариант сборки (11, 12, 21, 22).
У3 – климатическое исполнение.

Варианты сборки редуктора

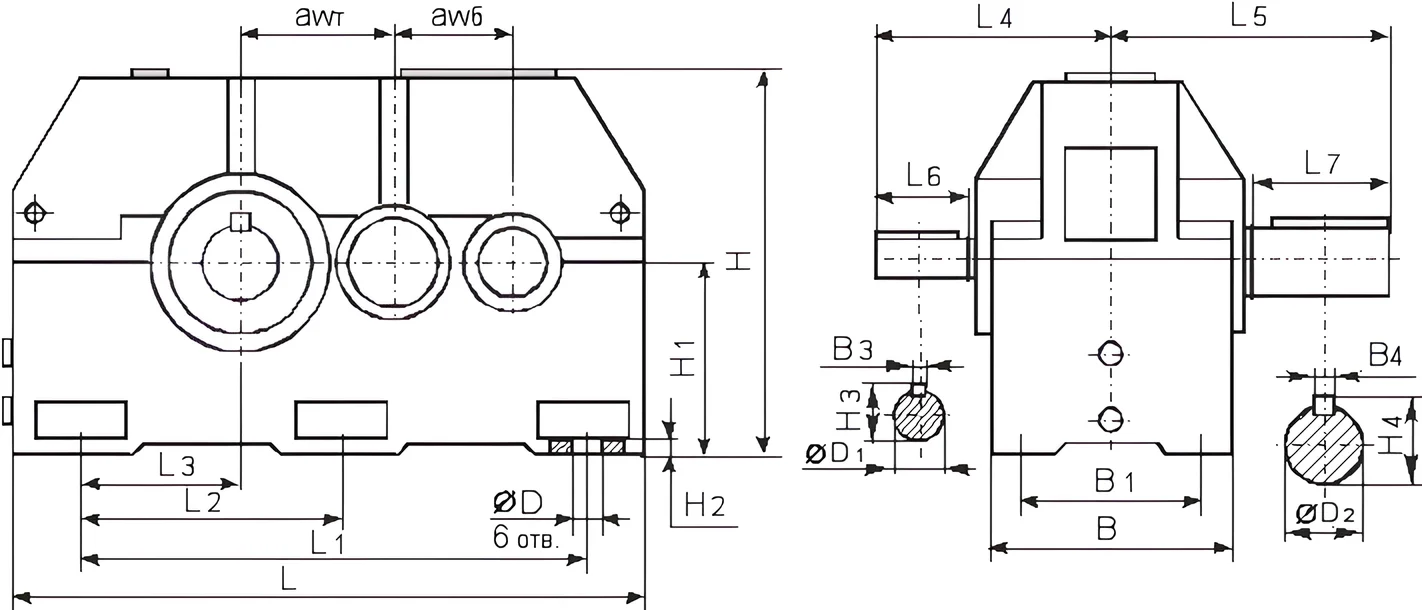

Габаритные и присоединительные размеры

Типоразмер редуктора	A_WT	A_Wб	A	B	B₁	H	H₁	h	L	L₁	L₂	L₃	L₄	L₅	d
Редуктор Ц2УН-315Н	315	200	850	355	280	630	320	40	1030	900	265	355	315	400	35

Характеристики

Наименование	Значение
Номинальное передаточное отношение	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50
Номинальная радиальная нагрузка на тихоходном валу, Н	22400
Номинальный крутящий момент на тихоходном валу, Нм	8700
Масса, кг	520
КПД	0.97
