Толкатель ТЭ‑80 для тормозов ТКГ‑400, ТКГ‑500.
Подходит для спецтехники
- Толкатель ТЭ‑80 — для тормозов ТКГ‑400, ТКГ‑500.
Толкатель электрогидравлический ТЭ‑80 — приводное устройство для растормаживания колодочных пружинных тормозов в подъёмно‑транспортном оборудовании. Применяется в составе тормозов ТКГ‑400 и ТКГ‑500, обеспечивая разжатие колодок при подаче питания и автоматическое торможение при его отключении. Полностью взаимозаменяем с снятыми с производства сериями ТГМ‑80 и ЭГТ‑80 по габаритным и присоединительным размерам.

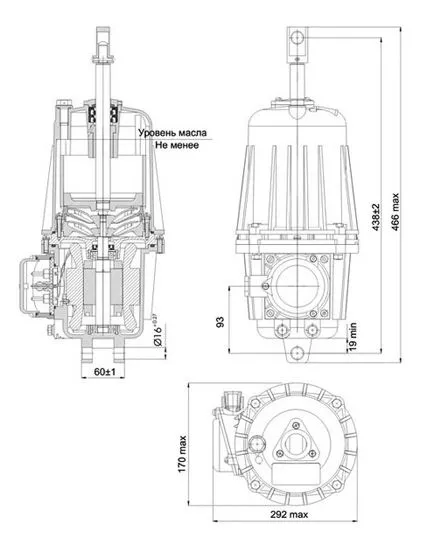

Общий вид электрогидравлического толкателя ТЭ‑80
Принцип действия. Толкатель объединяет в одном корпусе асинхронный электродвигатель, центробежный насос и гидроцилиндр с поршнем и штоком. При подаче напряжения двигатель приводит в движение рабочее колесо насоса, создающее избыточное давление рабочей жидкости под поршнем. Поршень со штоком поднимается, разжимая тормозные колодки — механизм растормаживается. При отключении питания давление падает, шток под действием пружины тормоза возвращается в исходное положение — колодки сжимаются, происходит торможение.
Электродвигатель. В толкателе применён асинхронный двигатель специального исполнения — фланцевый, с естественным охлаждением, «сухой» (не контактирует с рабочей жидкостью). На вал двигателя напрессован ротор с короткозамкнутой алюминиевой обмоткой. Выводное устройство выполнено в виде коробки выводов с клеммной панелью и крышкой. Конструкция обеспечивает высокую надёжность, долговечность, быстроту срабатывания и плавность работы тормозного механизма.
Характеристики
| Наименование | Значение |
|---|---|
| Номинальное усилие подъема, Ньютон | 800 |
| Максимальное усилие подъема, Ньютон | 1120 |
| Ход штока, мм | 60 |
| Время подъема штока, нагретое состояние, 25 градусов Цельсия, сек | 0.4 |
| Время обратного хода штока, нагретое состояние, 25 градусов Цельсия, сек | 0.4 |
| Объем рабочей жидкости, литр | 3.7 |
| Количество включений в час | 1200 |
| Вес толкателя с рабочей жидкостью, кг | 20 |
| Номинальная мощность, КВт | 0.37 |
| Номинальный ток двигателя, 25 ± 10 градусов Цельсия , Ампер | 0.57 |
| Номинальное напряжение, Вольт | 380 |
| Частота тока, Герц | 50 |
| Число оборотов двигателя (синхронное), оборотов в минуту | 2800 |
| Режимы работы | S1, S2 |
