Подпятник автокрана КС-55730.01.000 на Челябинец КС-45721

Запчасти - Пяты и подпятники автокрана Челябинец

Описание

Характеристики

Гарантия

Подпятник КС-55730.01.000 автокрана Челябинец КС-45721

Подходит для спецтехники

Автокран Челябинец — КС-45721, КС-55730

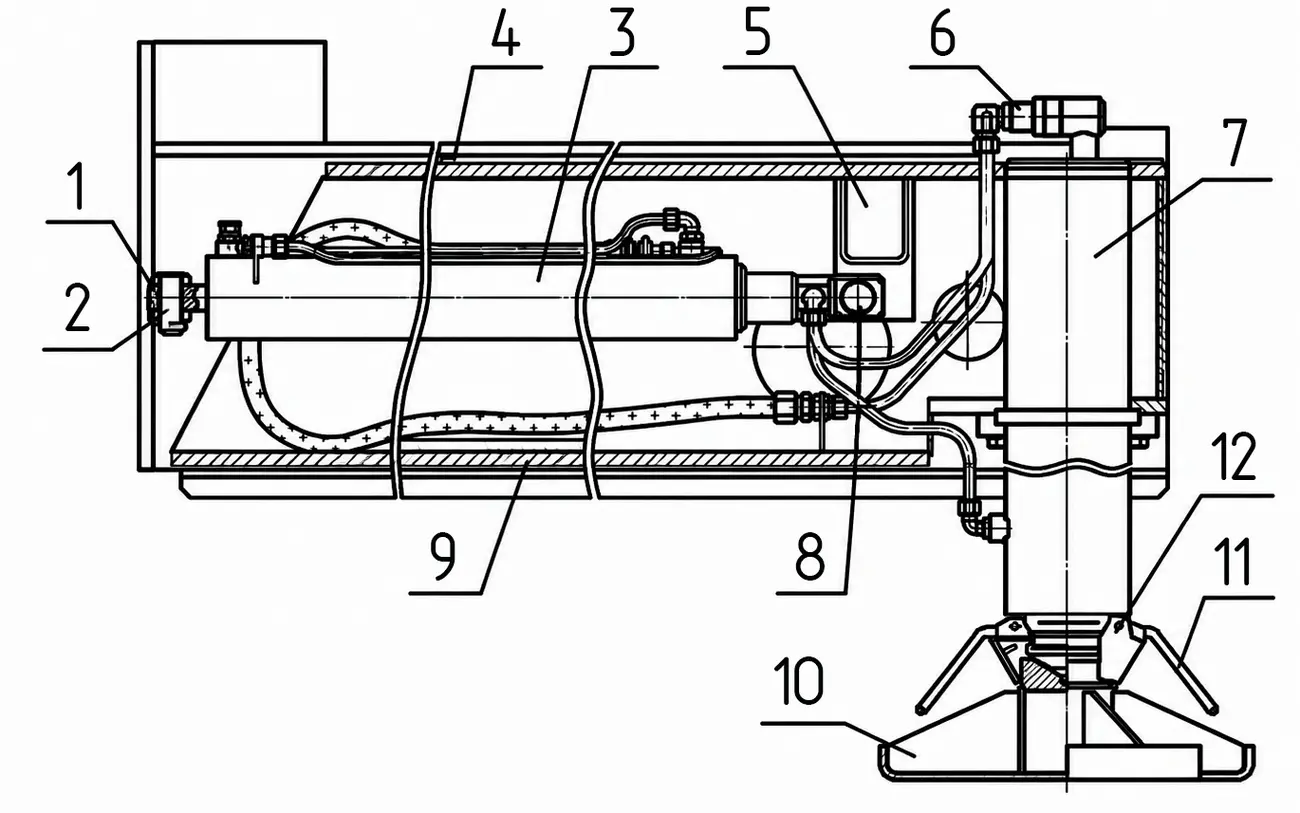

Выносные опоры: 1, 5 - кронштейны; 2, 8 - ось; 3 - гидроцилиндр выдвижения; 4 - ползун; 6 - гидрозамок; 7 - гидроцилиндр опорный; 9 - балка выдвижная; 10 - подпятник; 11 - ручка; 12 - ось ручки.

Подпятник КС-55730.01.000 предназначен для установки под гидравлические выносные опоры автокрана Челябинец КС-55730 грузоподъемностью 32 тонны. Деталь служит опорной площадкой гидроцилиндра аутригера, увеличивает площадь контакта с поверхностью, снижает удельное давление на грунт и обеспечивает устойчивость автокрана при выполнении грузоподъемных операций. Подпятник является штатным элементом системы выносных опор и соответствует конструкции автокрана КС-55730.

Подпятник применяется при эксплуатации автокрана на строительных площадках, промышленных объектах, в энергетике, нефтегазовой отрасли, коммунальном хозяйстве и при выполнении монтажных работ. Использование исправного подпятника уменьшает вероятность проседания гидроопор и повышает безопасность эксплуатации крановой установки.

Шток опорного гидроцилиндра оснащён наконечником в виде усечённой сферы, что обеспечивает автоматическое центрирование подпятника со сферическим посадочным углублением относительно оси штока при его переводе в рабочее положение. Во время эксплуатации подпятники опор должны быть надежно закреплены на штоках гидроцилиндров.

При недостаточной несущей способности грунта его следует предварительно укрепить с помощью подсыпки сухого песка, щебня или гравия. Для увеличения площади опирания выносных опор рекомендуется использовать подкладки под подпятники, размеры которых необходимо подбирать с учетом типа и состояния грунта на рабочей площадке. Если работы выполняются на скользкой поверхности (мокрой, обледенелой и т.п.), перед установкой подпятников и подкладок следует удалить лед и выполнить подсыпку сухого песка в местах их размещения.

Таблица выбора подкладок

Грунты	Допускаемая удельная нагрузка на грунты, МПа (кгс/см)	Номер подкладки
Пески пылеватые, супески, суглинки	0,2-0,25 (2,0-2,5)	1
Слабая мокрая глина, рыхлый песок, пашня	0,3-0,5 (3,0-5,0)	2
Крупный слежавшийся песок, влажная глина	0,6-0,8 (6,0-8,0)	3
Плотная глина	0,8-1,2 (8,0-12,0)	3
Мергель	1,0-1,5 (10,0-15,0)	-

Номер подкладки	Размеры, мм
Номер подкладки	a	b	c	d	f	g	k	l	m	p	t	n
1	900	120	825	750	360	38	75	30	150	75	150	60
2	700	100	630	560	260	35	70	20	140	70	140	40
3	500	80	437	375	160	61	62	10	125	62	Л25	24

Характеристики

Наименование	Значение
Длина, мм	380
Ширина, мм	380
Высота, мм	130
Радиус сферы, мм	37
Внутренний диаметр, мм	R-45
Вес, кг	8,5
