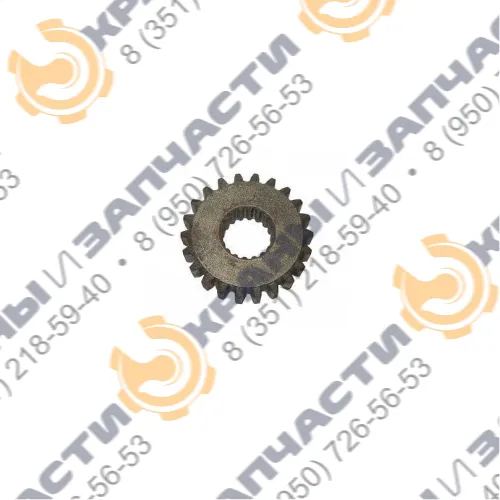

Колесо зубчатое (наружнее), шестерня верхнее КС 3577-2.14.106КОМ МАЗ
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Подходит для спецтехники
- Челябинец КС-45721, КС-45719
- Клинцы КС-35719, KC-55713
- Ивановец КС-3577, КС-3574, КС-35714, КС-35715, КС-45717
- Ульяновец МКТ-25.5
Ведущая шестерня КС-3577.14.106 (наружная) разработана специально для комплектации пневматических коробок отбора мощности КС-3577-2.14.100, установленных на дополнительном оборудовании, на шасси производства Минского автомобильного завода. К такому дополнительному оборудованию относят крановые установки марки «Клинцы», «Ивановец», «Ульяновец», «Галичанин», «Челябинец».
Зубчатое колесо КС-3577.14.106, насаженное на валу в конструкции КОМ, считается ведущим и является основным элементом зубчатой передачи. Оно передает вращательное движение от силового агрегата машины МАЗ к исполнительным механизмам крана, установленного на шасси. Передаточное отношение процесса передачи может быть как повышающим, так и понижающим.Сферы применения кранового оборудования моделей серии КС (45721, 45719, 35719, 55713, 3577, 3574, 35714, 35715, 45717) и МКТ-25.5:
- строительно-монтажные работы;
- пусконаладочные работы рядом с высоковольтными ЛЭП;
- ремонтные работы в труднодоступных местах городских улиц.
Конструкция верхней шестерни
Ведущая шестерня в виде диска цилиндрической формы имеет 22 прямых зуба, при помощи которых она входит в зацепление с другой – ведомой шестерней. Чтобы преобразовать число оборотов на входе и выходе, эти шестерни комплектуются попарно и обладают разным количеством зубцов. Таким образом, зубчатое колесо КС-3577.14.106, не изменяя передаточного числа коробки отбора мощности, влияет на смену вектора вращения ведомой шестерни и передает крутящий момент.
Прямозубая шестерня при работе в тяжелых условиях подвержена сильному изнашиванию. Чтобы предотвратить износ детали под действием нагрузок различного направления, ее изготавливают из высокопрочных материалов, а именно из легированной стали марки 45 с дополнительным упрочением. Благодаря этому прочному металлу, прямозубая шестерня может выдерживать колоссальные нагрузки и подвергаться постоянному трению и давлению со стороны других звеньев и не приводить к износу оборудования.
Принцип работы наружной шестерни в составе КОМ КС-3577-2.14.100
- 22 - колесо зубчатое КС-3577-2.14.106, КС-3577-2.14.112
- 2 - шарик
- 3 - толкатель
- 4, 21 - подшипник
- 5, 7 - втулка
- 6, 32 - кольцо
- 8 - штифт
- 9 - пружина
- 10, 23, 26, 28 - кольцо
- 11 - вал КС-3577-2.14.103-1
- 12, 31 - крышка КС-3577-2.14.108
- 13, 15, 16, 17 - прокладка
- 14 - корпус
- 19 - манжета
- 20 - ось
- 24, 30, 35 - болт
- 25, 29, 34 - шайба
- 27 - поршень КС-3577-2.14.125
- 33 - штуцер КС-3577-2.14.126
Качество работы коробки отбора мощности напрямую зависит от слаженной работы пневматической системы. В полость коробки из пневмосистемы подается сжимаемый воздух, и поршень, толкая сжатую пружину, приводит ведущую шестерню КОМ в зацепление с ведомой шестерней КПП машины МАЗ, провоцируя вращение вала. Возникает определенное количество энергии, которое передается на узел крана.
Характеристики
| Наименование | Значение |
|---|---|
| Место установки | КОМ КС-3577-2.14.100 |
| Кол-во зубьев | 26 |
| Материал | Сталь 45, цементация термообработка |
