Описание

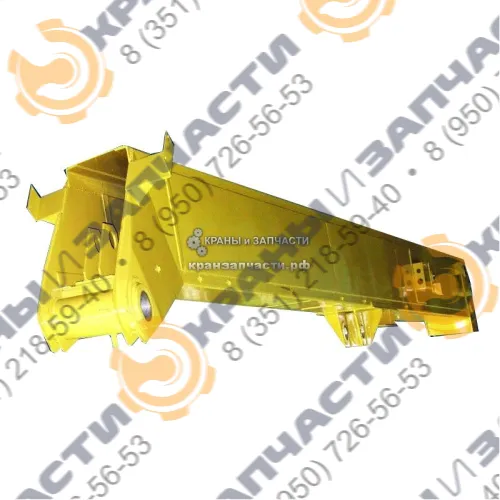

Секция стрелы - представляет собой сварную металлоконструкцию коробчатого типа, из низколегированной стали.
Для расширения рабочей зоны автокрана - на секцию стрелы может быть дополнительно установлен удлинитель - "гусёк". Секция стрелы перемещается по кареткам с помощью гидроцилиндра выдвижения стрелы.
Стрела автокрана КС-3574 состоит из основания 3, выдвижной секции 2, переходящей в оголовок с блоками 1, и гидроцилиндра 4 выдвижения секции. Основание и выдвижная секция стрелы представляют собой сварные коробчатые конструкции.
Секция стрелы перемещается гидроцилиндром 4, который закреплен штоком на основании стрелы осью 13, а корпусом - на выдвижной секции с помощью специального шарнирного соединения, состоящего из шарнира 7, осей б и втулок 8, позволяющего компенсировать все возникающие в процессе работы и монтажа перекосы.
При перемещении секция стрелы автокрана КС-3574 опирается впереди на каретки 28 с катками 29, установленные на основании стрелы с помощью оси 26, а сзади на катки 18, установленные на осях 20 в щеках 21, шарнирно закрепленных с помощью оси 19 в секции стрелы.
Во втянутом положении секция стрелы опирается на башмак 5. Катки 18 и каретки 28 регулируются по ширине проставными шайбами 24 и 27. Для поддержания каната стрела оборудована роликами 31.
|
Позиция |
Каталожный № детали |
Наименование |
|
1 |
Шайба 16.02.019 [ГОСТ 11371-78] |
Шайба 16.02.019 |
|
2 |
Шплинт 4х25.016 [ГОСТ 397-79] |
Шплинт 4х25.016 |
|
3 |
КС-3577.63 102 |
Ось |
|
4 |
КС-3577.63.600-01 |
Секция стрелы |
|
5 |
КС-3577.63.272 |
Кольцо |
|
6 |
Подшипник 60314 [ГОСТ 7242-81] |
Подшипник 60314 |
|
7 |
КС-3577.63.103-01 |
Втулка |
|
8 |
КС-3577.63.101 |
Ось |
|
9 |
КС-3577.63.129 |
Шайба |
|
10 |
Гайка ВМ60х2.06.029 [ГОСТ 11871-80] |
Гайка ВМ60х2.06.029 |
|
11 |
КС-3577.63.103-02 |
Втулка |
|
12 |
КС-3577.63.271 |
Блок |
|
13 |
Шплинт 10х100.016 [ГОСТ 397-79] |
Шплинт 10х100.016 |
|
14 |
22.45. Ц6Хр |
Масленка |
|
15 |
КС-3577.63.123 |
Ось |
|
16 |
КС-3577.63.230 |
Щека |
|
17 |
КС-3577.63.113 |
Проставка |
|
18 |
Шайба 10.65Г.019 [ГОСТ 6402-70] |
Шайба 10.65Г.019 |
|
19 |
Болт М10х20.46.019 [ГОСТ 7798-70] |
Болт М10х20.46.019 |
|
20 |
Заглушка 24.01.019 [ГОСТ 3111-81] |
Заглушка 24.01.019 |
Секция стрелы КС-3577.63.600 автокрана Ивановец КС-3577 от 138000 руб., можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
