Подвеска крюковая на гусек КС-3577А.66.300 автокрана Ивановец КС-45717
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Крюковая подвеска КС-3577А.66.300 - подробная информация
Подходит для спецтехники
- Автокран Ивановец — КС-45717, КС-54711, КС-45717-1Р, КС-45717-2Р, КС-45717А-1Р, КС-55744, КС-45717К-1Р, КС-45717К-3Р, АК-25, КС-45717К-3М
Подвеска крюковая на гусек КС-3577А.66.300 представляет собой вспомогательный грузозахватный орган, предназначенный для соединения грузового крюка с подъёмным канатом и обеспечения зацепления грузов в автокранах Ивановец серии КС-45717 при установке решётчатого гуська-удлинителя. Устройство рассчитано на подъём и перемещение грузов массой до 5 тонн и применяется в составе трёхсекционной телескопической стрелы овоидного сечения длиной 9–21 м с жёсткой подвеской при работе с неуправляемым гусёком длиной 7 м под углом 0° или 30°, с обязательной заменой на однократную запасовку грузового каната для предотвращения перегрузок.
Конструкция подвески

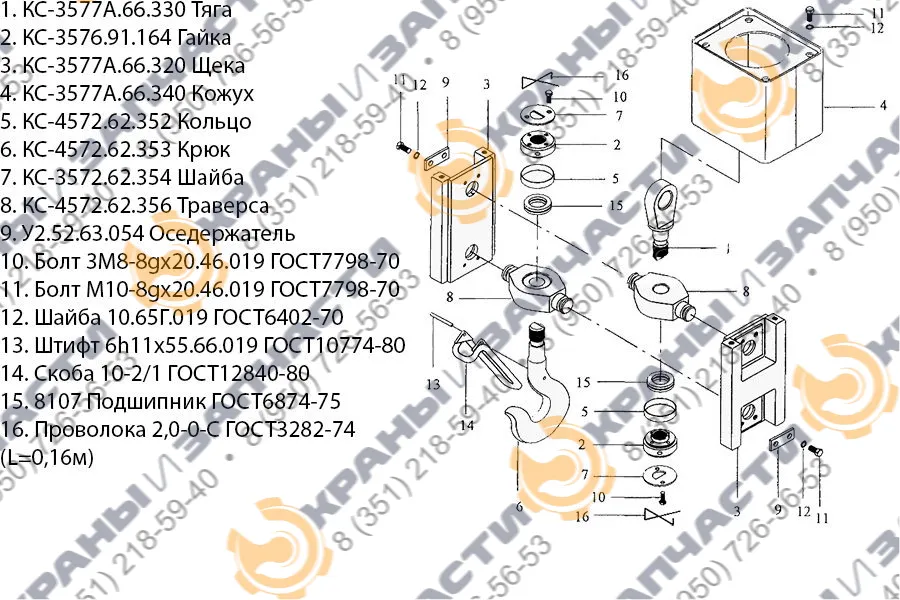

Конструкция подвески включает металлические щёки (листовые пластины из высокопрочной стали), между которыми на неподвижной оси установлена тяга и крюк, вращающиеся на упорных подшипниках (типоразмер 8220 по ГОСТ 7872-89). Траверса с хвостовиком крюка фиксируется гайкой и стопорными планками в пазах на торцах щек, с шарнирным соединением для предотвращения закручивания каната. Нижняя часть оснащена грузовым крюком со стопорным механизмом (пружинный замок) для строп, скобой и штифтом для удержания. В оголовке гуська на оси установлен обводной блок, по которому проходит грузовой канат с подвеской; согласно схеме запасовки, канат перекидывается через дополнительный блок на коробчатую конструкцию гуська.
Дополнительные элементы: защитные кожухи, оседержатели (2–4 шт.), втулки распорные, крышки подшипников, маслёнки для смазки, кольца пружинные и предохранительный замок для исключения самопроизвольного сброса стропа.
Крепёж: болты (по ГОСТ 7798-70, размеры М12×40, М16×50), шайбы (по ГОСТ 6402-70, 12.65Г, 16.65Г), кольца прокладочные. Канат фиксируется клиновым зажимом. Подвеска является полным аналогом КС-45717-1Р.62.500 и устанавливается в коробчатой конструкции гуська КС-45717.62.400, крепясь к оголовку главной стрелы.
Общая масса сборки — 50–70 кг, габариты — около 500 × 400 × 300 мм. Совместима с телескопической стрелой длиной 21 м и гусёком 7 м, при минимальном вылете крюка от 3 м. Оснащена упором для взаимодействия с ограничителем высоты подъёма.
Характеристики
| Наименование | Значение |
|---|---|
| Грузоподъёмность, т | 5 |
| Масса, кг | 50-70 |
| Габаритные размеры, мм | 500x400x300 |
| Кол-во подвижных блоков | 1 |
